Boeing Scan Eagle представляет собой сравнимо дешевенький беспилотный летательный аппарат (БЛА) с большой длительностью полета. Scan Eagle разработан в «Insitu Inc», а после приобретения компании в сентябре 2008 года компанией «Boeing» является продуктом подразделения «Boeing Integrated Defense Systems». Scan Eagle спроектирован на базе БЛА Sea Scan, созданного для разведки погоды и промыслового рыболовства (обнаружения косяков рыбы) при помощи установленных в прозрачной носовой части фюзеляжа, сделанной из акрила, оптических сенсоров. Scan Eagle появился при содействии «Boeing», спецы которой оценили высочайший военный потенциал БЛА Sea Scan: разведаппаратура военного предназначения смонтирована в прозрачном бульбообразном подфюзеляжном обтекателе. В конечном итоге был сотворен дешевенький мини БЛА, созданный для автономного отслеживания ситуации на поле боя. С августа 2004 года Scan Eagle употребляются в Ираке. Главными его эксплуатантами являются КМП, ВВС и ВМС США, военные ведомства Австралии и Канады, также МО Англии.

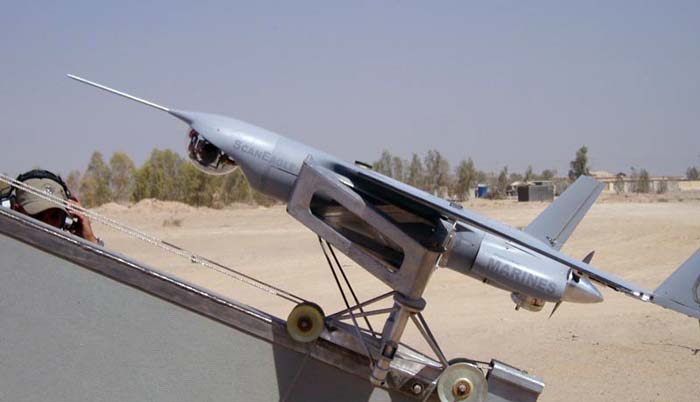

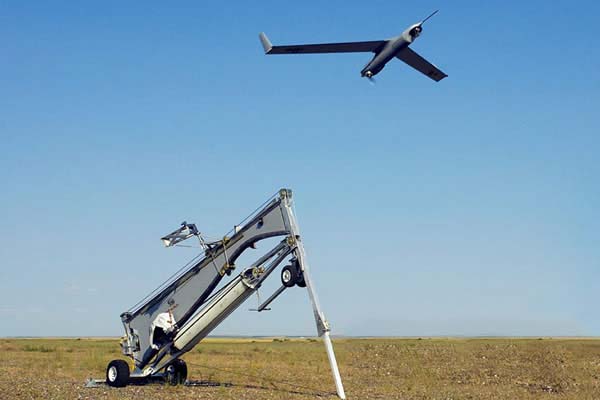

Нa БЛА Scan Eagle установлена стабилизированная оптическая и/либо ИК-камера. Линия передачи данных обеспечивает передачу инфы на дальность до 96,5 км. На БЛА Block D установлена камера завышенной разрешающей возможности - на полигоне «Boeing» в Бордмене, штат Орегон, этот БЛА установил рекорд длительности полета - 22 ч 8 мин. Для эксплуатации БЛА Scan Eagle не требуется аэродромов, он запускается с пневматической катапульты,патентованной как пусковая установка Super Wedge. Для приземления на БЛА установлена система Sky Hook, представляющая собой крюки на законцовках крыла, которые при выполнении посадки цепляются за трос, натянутый меж шестами высотой 8,10/15, 25 м. Вывод аппарата в точку приземления производится при помощи аппаратуры сателлитной навигации, смонтированной на самом БЛА и на верхушках шестов. Трос меж шестами оснащен амортизаторами. 18 марта 2008 года начались тесты БЛА Scan Eagle с РЛС Nano-SAR. Данная РЛС является самым маленьким в мире радиолокатором с синтезированной апертурой луча и весит всего 0,91 кг. РЛС обеспечивает передачу в реальном масштабе времени изображения местности с высочайшей степенью разрешения вовне зависимости от погодных критерий, времени суток и прозрачности атмосферы.

Варианты SECC: 1-ый полет был запланирован на август 2009 года; Scan Eagle Compressed Carriage (SECC) представляет собой раскладной вариант БЛА Scan Eagie, созданный для пуска с подводных лодок и разработанный в рамках программки «Northrop Grumman Stealthy Affordable Capsule System». Фюзеляж имеет быстрее квадратное, чем круглое сечение; крыло заднего расположения; впереди над фюзеляжем установлено ПГО, а вертикальное оперение - в правой задней части фюзеляжа. Раскрытие аэродинамических поверхностей и пуск мотора выполняются только после запуска аппарата. В перспективе подразумевается оснащение аппарата и вооружением для оперативного поражения целей.

Тактико-технические свойства Boeing Scan Eagle Силовая уаановка: один движок Sonex мощью 1,3 л.с. (0,97 кВт) наибольшая скорость на хорошей высоте - 129 км/ч; крейсерская скорость на хорошей высоте - 91 км/ч; исходная скороподъемность - 150 м/мин; практический потолок - 5000 м; дальность - 1495 км; длительность полета - 28 ч 44 мин Масса: - пустого 12 кг; - наибольшая взлетная 18 кг Размеры: - размах крыла 3,10 м; - длина 1,20 м Нужная нагрузка: оптоэлектронные и ИК сенсоры, хим и био сенсоры, лазерный целеуказатель, сенсор магнитных аномалий
