Выстрелы к 73-мм станковому гранатомёту ПГ-15В, ОГ-15В (СССР)

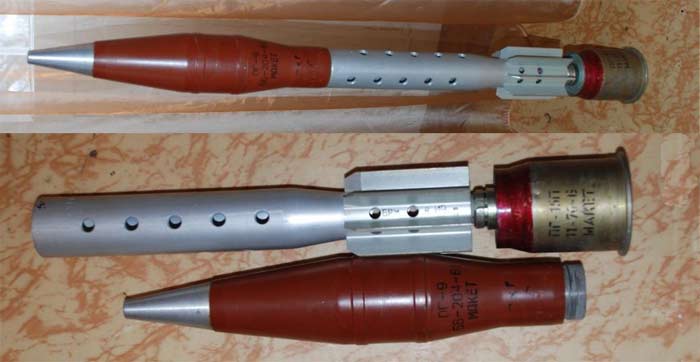

73-мм выстрел активно-реактивного типа ПГ-15В оснащается кумулятивной противотанковой гранатой ПГ-9 и метательным пороховым зарядом ПГ-15П. 73-мм выстрел активного типа ОГ-15В оснащается осколочной гранатой ОГ-9 и метательным пороховым зарядом ОГ-15П. Стрельба ведётся из 73-мм гладкоствольного орудия 2А28 «Гром», устанавливаемого на боевых машинах пехоты БМП-1 и десанта БМД-1. Выстрелы ПГ-15ВС, ПГ-15ВС1 оснащаются гранатами ПГ-9С, ПГ-9С1. Выстрелы ОГ-15ВМ, ОГ-15ВМ1 оснащаются гранатами ОГ-9М, ОГ-9М1.

Метательный пороховой заряд ПГ-15П предназначен для сообщения гранате ПГ-9 исходной скорости. Он имеет: - маленькую железную гильзу бутылочной формы с выступающим фланцем; - центральную перфорированную трубку с сухарным элементом крепления; - заряд нитроглицеринового ленточного пороха НБЛ-50 массой 160 г; - гильзу с воспламенительным зарядом ДРП-2 массой 16 г; - электрокапсюльную втулку ЭКВ-23А в донной части гильзы.

Действие метательного заряда ПГ(ОГ)-15П При подаче электронного сигнала от бортовой сети боевой машины либо от дублёра-генератора на контакты - дно гильзы и втулку ЭКВ-23А, луч огня от электровоспламенителя втулки вызывает возгорание заряда дымного пороха, размещённого в центральной перфорированной трубке, а потом нитроглицеринового ленточного пороха. Под давлением образовавшихся газов элемент крепления отрывается от сопла и лимонка начинает движение по стволу с ускорением и выбрасывается с исходной скоростью 400 м/с.

На дальности 40-20 м от дульного среза пирозамедлитель воспламеняет маршевый заряд реактивного мотора, горение которого доводит скорость полёта гранаты до наибольшей 665 м/с. Дальше лимонка летит но инерции, стабилизируясь раскрывшимися перьями стабилизатора, до встречи с преградой. При откате ствола гильза с элементом крепления выбрасывается затвором. Метательный заряд ОГ-15П устроен и действует аналогично ПГ-15П. Исходная скорость осколочной гранаты выстрела ОГ-15В - 290 м/с.
