Выстрел к 73-мм станковому гранатомёту ПГ-9В (СССР)

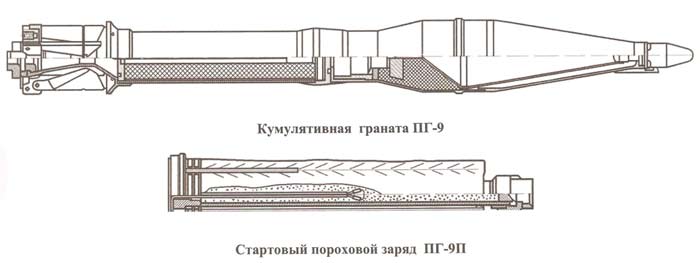

73-мм выстрел динамо-реактивного типа ПГ-9В с кумулятивной противотанковой гранатой предназначен для поражения бронированных целей, ликвидирования живой силы и огневых средств противника на дальностях до 1300 м. Стрельба ведётся из 73-мм станковых гранатомётов СПГ-9, СПГ-9М, СПГ-9Д. Главными частями выстрела ПГ-9В являются: - калиберная кумулятивная противотанковая лимонка ПГ-9; - стартовый пороховой заряд ПГ-9П; - взрыватель пьезоэлектрический ВП-9.

Выстрел ПГ-9В устроен подобно выстрелу ПГ-7В, имея отличия исключительно в элементах реактивного мотора, порохового заряда и взрывателя. Гранаты ПГ-9С, ПГ-9С1 имеют усовершенствования подобные ПГ-7С, ПГ-7С1. Реактивный движок выстрела ПГ-9В служит для ускорения полота гранаты на линии движения до наибольшей и имеет: - трубу с внешней резьбой доя присоединения переходного дна и сопла; - переходное дно для соединения трубы и головной части гранаты; - сопло со стабилизатором (стабилизатор - крестовина с шестью перьями и 2-мя трассерами); - маршевый заряд нитроглицеринового пороха НДСИ-2к; - пирозамедлитель-воспламенитель ВПЗ-9; - хвостовик с 2-мя сухарными выступами для крепления ПГ-9П.

Для центровки гранаты при движении по стволу переходное дно имеет утолщение, а сопло - наклонный фланец с 4-мя тангенциальными отверстиями. Сопло закрыто герметизирующей прокладкой и диском. Стартовый пороховой заряд ПГ-9П предназначен для сообщения гранате исходной скорости и имеет: - зарядное устройство - перфорированную трубку с переходником (сухарным узлом для резвого присоединения к гранате) и диафрагмой с изолированным контактным кольцом. Диафрагма фиксирует выстрел в стволе; - воспламенительный заряд ДРП-2 (58 г) с 2-мя электрозапалами в канале перфорированной трубки. Одна пара проводов электрозапалов соединена с диафрагмой (на массу), другая - с изолированным контактным кольцом; - стартовый заряд (масса - 795 г) нитроглицеринового пороха марки НБЛ-62 в перкалевом картузе; - узел форсирования (набор пластмассовых и целлулоидных дисков), установленный меж пороховым зарядом и диафрагмой. Взрыватель ВП-9 - головодонный, пьезоэлектрический, ударно-мгновенного деяния, с инерционным предохранителем, далеким взведением 2,5-20 м (две ступени предохранения) и временем самоликвидации - 4,0-6,0 с.

Инерционный предохранитель предназначен для удержания движка до выстрела, размещён в боковом канале втулки корпуса взрывателя и имеет: - стопор - инерционный стержень с проточкой; - предохранительную пружину; - два предохранительных шарика: 1-ый - в проточке стержня, 2-ой - в выемке движка.

Действие выстрела ПГ-9В После подачи электронного импульса от электростреляющего механизма через контактное кольцо и диафрагму на два электрозапала воспламеняется пороховой воспламенитель и, через отверстия перфорированной трубки, - стартовый заряд. Под давлением образовавшихся газов от сопла отрывается хвостовик и лимонка начинает движение по стволу с ускорением. Сразу воспламеняется трассер. При предстоящем повышении давления разрушаются диски узла форсирования и истечение газов из сопла уравновешивает отдачу. Часть газов, протекающих через тангенциальные отверстия фланца, присваивают гранате вращательное движение. Па дальности 10-20 м от дульного среза ствола пирозамедлитель воспламеняет маршевый заряд реактивного мотора, горение которого доводит скорость полёта гранаты с исходной 435 м/с до наибольшей - 700 м/с. Дальше лимонка летит но инерции, стабилизируясь раскрывшимися перьями стабилизатора, до встречи с преградой.

Действие взрывателя ВП-9 В служебном воззвании стержень инерционного предохранителя фиксируется в среднем положении первым шариком, удерживаемым в проточке стержня пружиной, 2-ой шарик стопорит движок с электродетонатором и от выпадения удерживается верхней частью стержня. При выстреле, под действием сил инерции, стержень оседает и 1-ый шарик выкатывается из проточки в разделку корпуса. После прекращения деяния сил инерции стержень, под действием пружины, подымается в верхнее положение и 2-ой шарик, размещаясь в проточке, высвобождает движок (снята 1-я ступень предохранения). После выгорания порохового стопора движок перемещается к центру (снята 2-я ступень) и завершает далекое взведение взрывателя. При ударе о преграду взрыватель вызывает взрыв гранаты с радиусом разлёта осколков до 200 м.

Если через 4,0-6,0 с полёта не происходит встречи с преградой, то луч огня порохового состава самоликвидатора вызывает взрыв капсюля-детонатора и самоликвидацию гранаты. Работа других устройств подобна взрывателю ВП-7. При выстреле из гранатомёта пороховыми газами и кусочками пластмассовых дисков, выкидываемыми из сопла, создается страшная зона в секторе 90° и до 30 м в глубину. Поближе 7 м от сопла не должно быть вертикальных препядствий.
