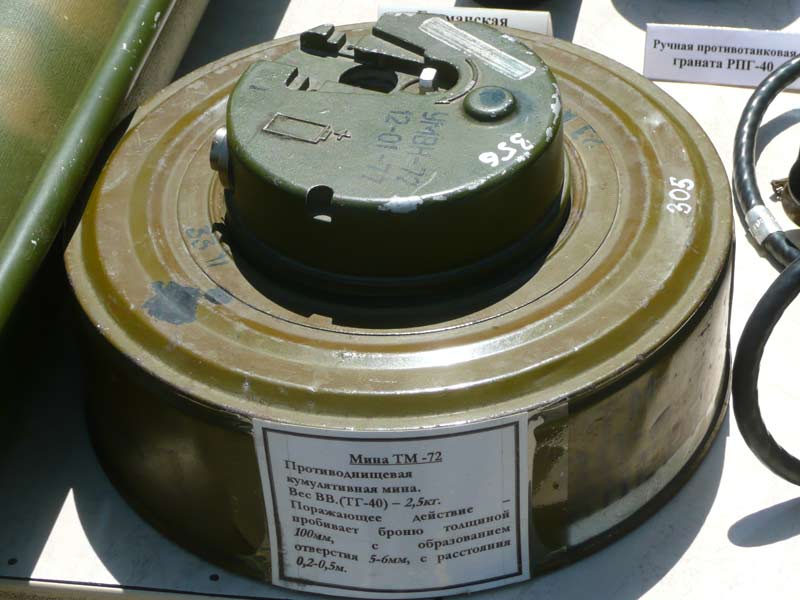

Противотанковая мина ТМ-72 (СССР)

Противоднищевая кумулятивная мина ТМ-72 создана для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника накладывается за счет пробивания днища танка кумулятивной струей при взрыве заряда мины в момент, когда танк окажется над миной. Противотанковая мина ТМ-72 принята на вооружение в 1973 г., до декабря 1989 года информация по этой мине являлась закрытой. В конструкции мины ТМ-72 в первый раз применен кумулятивный заряд с кольцевой металлической облицовкой. Такая схема дозволила обеспечить в противотанковой мине, имеющей традиционную форму низкого цилиндра, формирование кумулятивной струи сходящейся над миной, и расположить из-за этого неконтактный магнитный взрыватель в центральной ее части. Мина ТМ-72 может устанавливаться как на грунт, так и в грунт, в снег, под воду только вручную. Главным штатным взрывателем является МВН-72, реагирующий на магнитное поле танка (БТР, БМП, БМД, автомобиль). Реакция взрывателя расчитана так, что при скорости цели выше 5-9 км. в час взрыв происходит под боевым либо трансмиссионным отделением. При наименьшей скорости цели взрыв может произойти под фронтальной частью машины. При скорости цели выше 90 км/час взрыв может произойти сзади машины(т.е. цель не будет поражена). При наезде проекции танка на мину его магнитное поле повлияет на неконтактное реагирующее устройство взрывателя, которое выдает команду на замыкание огневой цепи. Взрывом главного заряда пробивается до 100 мм. брони с расстояния от 25 до 50 см. Поперечник отверстия 5-6 см. Проникающая вовнутрь машины кумулятивная делает снутри огромное ударное давление, выводящее из строя экипаж и оборудование, а высочайшая температура струи, увлекающей за собой брызги расплавленной брони вызывает снутри танка пожар. Может также употребляться штыревой взрыватель МВШ-62 с удлиненным штырем (более 50 см.). Размеры посадочных мест ( поперечник, резьба) взрывателей серии МВ-62 и МВН-72 схожи и все взрыватели серии МВ-62 могут применяться с миной ТМ-72. Но они ( не считая МВШ-62) практически превращают мину ТМ-72 в противогусеничную и в таком варианте ее внедрение нецелесообразно, ввиду недостающего по массе заряда ВВ.

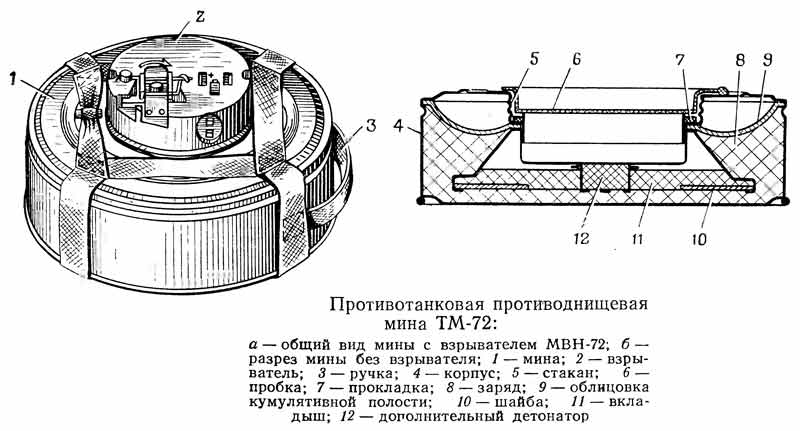

Устройство мины ТМ-72

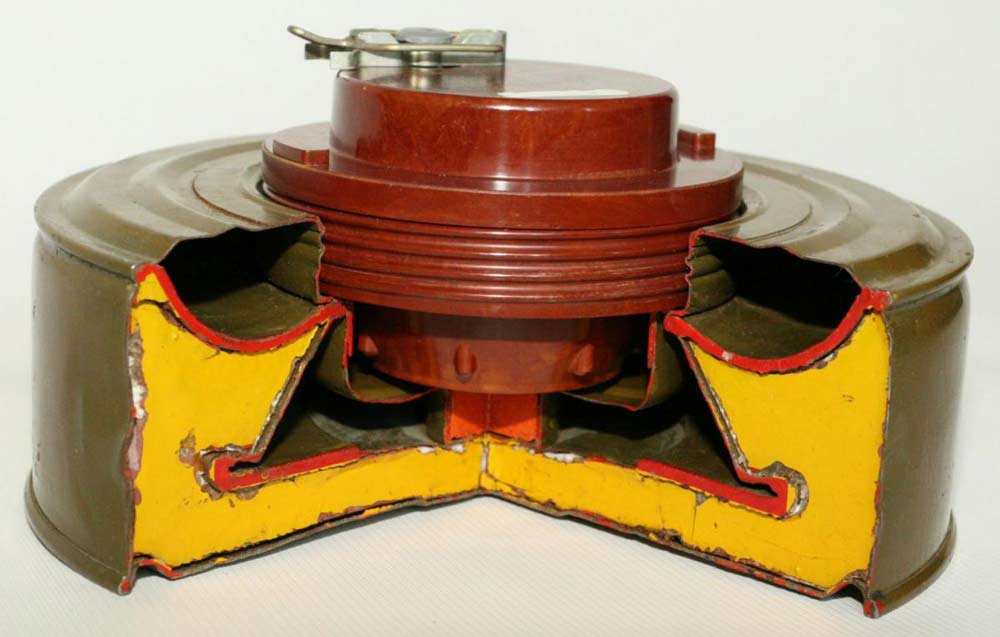

Мина ТМ-72 состоит из корпуса, оснащенного кумулятивным зарядом с доп детонатором, и неконтактного взрывателя МВН-72. Мина имеет съемную ручку из тесьмы. Корпус мины железный, имеет в центре стакан с резьбой для ввинчивания взрывателя. С боковой стороны на корпусе имеется очко для заливки заряда ВВ. При отсутствии взрывателя резьба стакана запирается полиэтиленовой пробкой. Для герметизации соединения мины с взрывателем служит резиновая прокладка. Кумулятивный заряд имеет кольцевую кумулятивную полость со металлической облицовкой. Для обеспечения наилучшего формирования кумулятивной струи имеется вкладыш из пенопласта с железной шайбой. Доп детонатором служит тротиловая шашка массой 20 г, закрепленная снизу стакана для взрывателя.

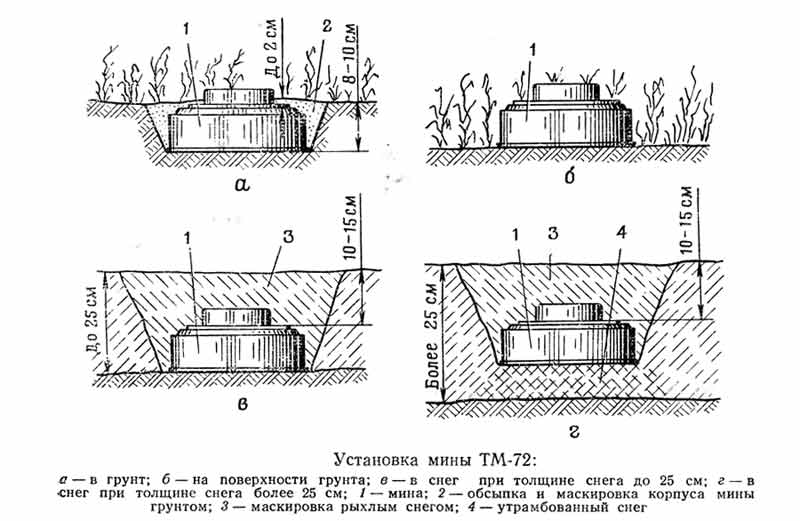

Установка мин ТМ-72

Из мин ТМ-72 и серии ТМ-62, оснащенных взрывателями МВН-72, инсталлируются минные ноля: - трех- и четырехрядные с шагом минирования 8 м; четырехрядные с шагом минирования 11 и 12 м; - двухрядные с шагом минирования 5,5 м (только при установке мин серии ТМ-62 с раскладкой их в грунт при помощи заградителя ГМЗ-2). Расстояние меж рядами мин в минном поле 10-40 м. Минные поля из мин ТМ-72 инсталлируются вручную и раскладкой с машин. Допускается раскладка мин с автомобиля с внедрением лотков, изготовляемых в войсках. Мины ТМ-72 инсталлируются: - в грунт заподлицо с поверхностью грунта; - на поверхность грунта (зимой на снег); - в снег с маскировкой слоем снега до 15 см. Маскировка установленных мин ТМ-72 осуществляется подручным материалом (травкой, листьями и т. п.) либо слоем грунта до 2 см. Маскировочный слой грунта более 2 см не допускается, потому что понижает поражающее действие мины. Маскировка снегом слоем до 15 см на бронепробиваемость оказывает влияние некординально. Мины, установленные в грунт (снег), более устойчивы к воздействию ударной волны ядерного взрыва и заряда разминирования. Для установки мины ТМ-72 в грунт вручную нужно: - отрыть лунку глубиной 8-10 см по размеру корпуса мины; - установить мину в лунку, а пустоту вокруг мины с боковой стороны засыпать грунтом; излишний грунт, вынутый при отрывке лунки, замаскировать в ложбинках местности; - замаскировать мину пригибанием травки, листьями, присыпать корпус мины грунтом слоем до 2 см, пылью либо другим местным материалом под фон окружающей местности; - перевести взрыватель мины в боевое положение и поправить маскировку. Для перевода взрывателя МВН-72 в боевое положение нужно: - снять с взрывателя пломбу и проволочную шпильку; - приподнять защелку предохранительной чеки так, чтоб она вышла из зацепления с выступом на откидной ручке, и снять предохранительную чеку; - приподнять откидную ручку в вертикальное положение; - прожать красноватую кнопку огромным пальцем до отказа;. - опустить откидную ручку и, если нужно, замаскировать взрыватель сверху. Предохранительные чеки и шпильки сдаются командиру отделения. При установке мин ТМ-72 на поверхность грунта с раскладкой с машин взведение взрывателей в боевое положение создают в каждом ряду два сапера на месте установки мин, двигаясь вослед, за автомобилем. Один сапер снимает с взрывателей пломбы, проволочные шпильки и предохранительные чеки и поднимает ручки в вертикальное положение. 2-ой сапер, следуя последним, маскирует мины, прожимает кнопки и опускает ручки в горизонтальное положение. При установке мин ТМ-72 в грунт с подготовительной раскладкой с автомобиля взведение взрывателей в боевое положение и окончательную маскировку мин на каждом ряду производит один сапер, который двигается сзади всех саперов, переставляющих мины в грунт. При установке мин ТМ-72 вручную по минному шнуру и строевым расчетом все операции по установке мины и взведению взрывателя в боевое положение производятся одним сапером. Движение по минному полю организуется так, чтоб перемещение саперов мимо мин, взведенных в боевое положение, поближе 2 м было исключено.

Обезвреживание мин ТМ-72 с взрывателями МВН-72

Мины с взрывателями МВН-72, установленные с маскировкой взрывателя, имеющие повреждения взрывателя, также стоящие в неуравновешенном положении, обезвреживать воспрещается. Разрешается при последней необходимости обезвреживать мины с взрывателями МВН-72, у каких высшая часть взрывателя не замаскирована. Отыскание мин при их обезвреживании делается обычно, зрительно. В критериях нехороший видимости (к примеру, при установке мин в густой травке), когда зрительное обнаружение мин затруднено, допускается применение индукционного миноискателя ИМП. Саперы, производящие отыскание мин и перевод их в транспортное положение, не обязаны иметь при себе ферромагнитных предметов (орудия, лопат, касок, ножей железных щупов и др.). Обувь их не обязана иметь железных подков и гвоздиков. Рекомендуется использовать летом резиновую обувь, а зимой валенки. Для обезвреживания мины ТМ-72 с взрывателем МВН-72 нужно: - оглядеть обнаруженную мину, не трогая ее, убедиться что взрыватель не имеет повреждений, поблизости мины (поближе 1 м) нет воронок от взрывов снарядов, сверху на мине нет железных предметов (осколков) и мина занимает устойчивое положение (в неприятном случае мину снимать воспрещается; такая мина уничтожается на месте установки); - удерживая взрыватель мины левой рукою так, чтоб взрыватель и мина не могли двинуться и оборотиться, правой рукою поднять откидную ручку на взрывателе в вертикальное положение и повернуть ее по ходу часовой стрелки (по направлению стрелки наложеной на взрывателе) до отказа; при всем этом красноватая кнопка должна подняться ввысь и будет слышен щелчок (если кнопка при повороте ручки не подымается, то мину снимать воспрещается; такая мина уничтожается); - повернуть ручку в оборотную сторону (против хода часовой стрелки) и отбросить ее в горизонтальное положение в углубление на корпусе взрывателя; - установить под кнопку предохранительную чеку так чтоб защелка чеки наделась отверстием на выступ на открой ручке и закрепить чеку проволочной шпилькой (тоненькой проволокой); - снять мину с места установки и отнести ее в назначенное место. Если мины подлежат сдаче на склад, то взрыватели МВН-72 из мин вывинчиваются. Из взрывателей извлекаются источники тока. Мины и взрыватели укладываются раздельно в упаковку и сдаются на склад. Для обезвреживания мин с взрывателями МВН-72 в минном поле исходя из критерий безопасности рекомендуется последующая организация работ. Для отыскания мин и перевода взрывателей в транспортное положение на каждый ряд назначается расчет из 2-ух саперов. 1-й номер расчета, двигаясь вдоль ряда и отмеряя шаг минирования шагами, ищет мины, поднимает и поворачивает откидные ручки взрывателей (заводит часовые механизмы), чем переводит взрыватели в неопасное положение. Для того чтоб последующий за ним 2-й номер мог отличить мины, переведенные в неопасное положение, 1-й номер не поворачивает откидные ручки в оборотную сторону, а оставляет их в вертикальной (поднятом) положении. 2-й номер, имея при себе предохранительные чеки, поворачивает ручки в оборотную сторону, откидывает их в горизонтальное положение, устанавливает предохранительные чеки, закрепляет их проволочными шпильками (проволокой) и ставит мины на ребро. Для относки мин, переведенных в транспортное положение и поставленных на ребро, назначается отдельный расчет саперов. Воспрещается при переводе взрывателей в транспортное положение убирать от мины либо подносить к ней какие-либо железные предметы. Предохранительная чека устанавливается на взрыватель только после перевода его в неопасное положение (после подъема красноватой кнопки). Мины, снятые с минного поля, могут употребляться для повторной установки с подменой источников тока свежайшими. Замена источников тока делается без вывинчивания взрывателей из мины. Мины, установленные с полной маскировкой, по мере надобности разминирования местности уничтожаются тралением электрическими тралами либо взрывами затратных зарядов. Воспрещается траление мин ТМ-72 с взрывателями МВН-72 колейными катковыми и ножевыми тралами, потому что мины попавшие в межколейное место под тралом могут не сработать, а сработать под днищем танка. Отыскание мин, установленных с полной маскировкой, при их ликвидировании затратными зарядами делается миноискателем ИМП. Воспрещается воспользоваться щупом (даже не железным) для уточнения места установки мины, потому что сдвиг мины с места при нажатии на нее щупом может вызвать срабатывание мины. Обнаруженные мины ТМ-72 уничтожаются поочередно по одной взрывами затратных зарядов массой более 0,4 кг. Заряд на мину укладывается на маскировочный слой либо на корпус мины рядом с взрывателем (если мина установлена без маскировки взрывателя). Взрывание заряда делается электронным либо огневым методом. При огневом методе взрывания используются зажигательные трубки ЗТП с терочным воспламенителем либо трубки, сделанные в войсках. Воспрещается применение зажигательных трубок ЗТП с механическими воспламенителями, сделанными из стали. Главные тактико-технические свойства мины ТМ-72 Тип - Противоднищевая, кумулятивная Взрыватель - МВН-72 Масса  6 кг Масса заряда (ТГ-40)  2,5 кг Поперечник 250 мм Высота с взрывателем 128 мм Поражающее действие - Обеспечивает перебивание гусеницы либо пробивание днища с повреждением агрегатов танка и поражением экипажа; в броне до 100 мм пробивает отверстие поперечником 50-60 мм с расстояния 0,25-0,5 м Температурный спектр внедрения - От -40 до +50°С Метод установки - На грунт и в грунт вручную и раскладкой с автомобиля
