Противопехотная мина ПМП (СССР)

Противопехотная мина ПМП - это русская противопехотная пулевая мина нажимного деяния, представляющая собой полую железную трубку со вставленным в неё пистолетным патроном калибра 7,62×25 мм ТТ. Создана для выведения из строя личного состава противника. Поражение человеку накладывается за счет ранения стопы при выстреле патрона типа ТТ в момент наступания ногой на нажимную крышку мины. Из-за особенностей строения стопы ноги человека (огромное количество маленьких и тонких костей) хоть какое ее ранение является томным. Вылетающая из ствола мины пуля в момент проникания в стопу увлекает за собой в раневой канал грязные куски подошвы обуви. Не считая того, в раневой канал попадают пороховые газы патрона, усиливая поражающее действие мины. Раненный этой миной без помощи других перемещаться не может и нуждается в срочной госпитализации. От 35 до 45% пораженных потом остаются инвалидами.

Устройство и принцип деяния мины ПМП

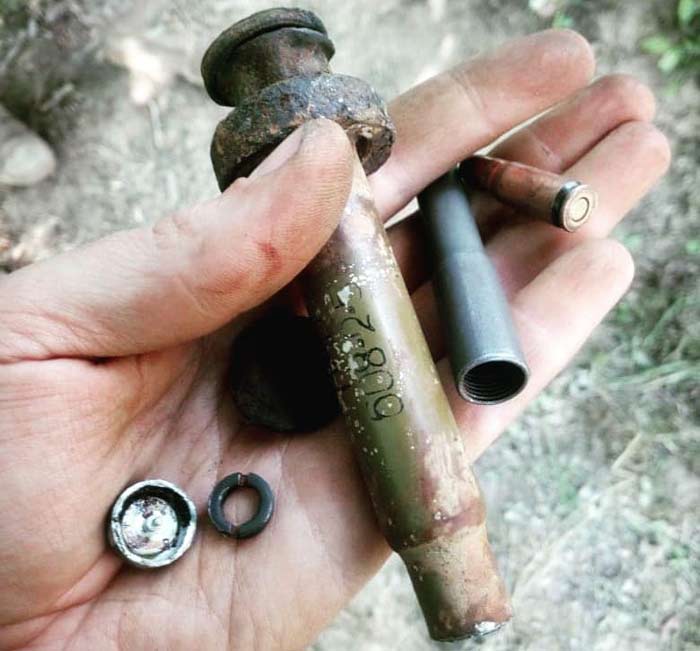

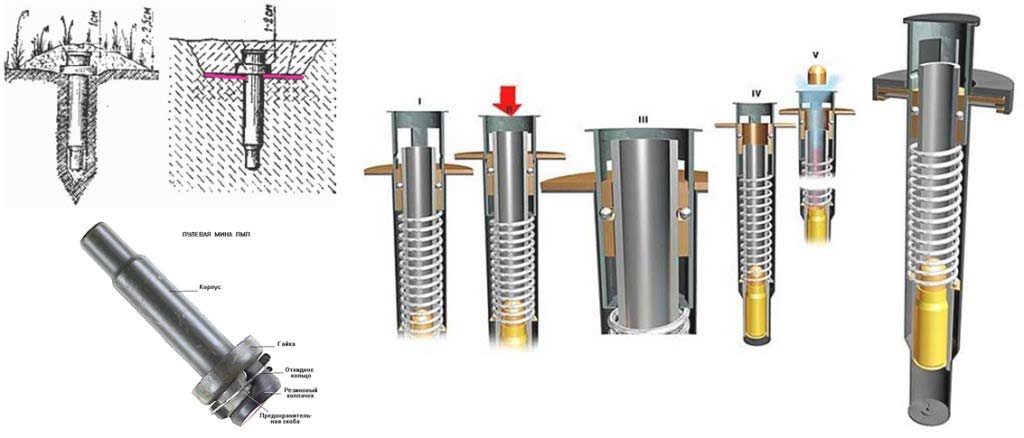

Мина ПМП состоит из корпуса, ствола, нажимного спускового механизма и пистолетного патрона. Корпус мины представляет собой железную гильзу, снутри которой в нижнем конце закреплен боек. Ствол имеет гладкий канал. В нижней уширенной части канала помещен пистолетный патрон. Снаружи на высшей части ствола имеется кольцевая выточка, в которую входят шарики спускового механизма. Нажимной спусковой механизм служит для удержания ствола на боевом взводе и приведения мины в действие. Он состоит из втулки, муфты, боевой пружины и шайбы, насаженых на ствол, 2-ух шариков и предохранительной скобы с кольцом. Втулка имеет в высшей части продольные пазы, в которые входят перемычки муфты. Шарики помещены в отверстиях муфты, входя в кольцевую выточку на стволе и упираясь во втулку, задерживают ствол на боевом взводе. Втулка удерживается в верхнем положении поджатой боевой пружиной. Сверху втулка закрыта резиновым колпачком. Предохранительная скоба устанавливается на втулку снаружи резинового колпачка, удерживается на нем откидным кольцом и препятствует передвижению втулки вниз. В собранной мине корпус и нажимной спусковой механизм со стволом и колпачком соединены при помощи накидной гайки и гайки. Пистолетный патрон закреплен в стволе гайкой. Мины оснащаются металлическими штырями (1 шт. на 32 мины) и фанерными опорными шайбами (1200 шт. на 6000 мин). Железный штырь служит для пробивания в грунте лунок для установки мин. Фанерные опорные шайбы размером 10х10 см служат для роста опорной поверхности мины при установке ее в рыхловатом снегу и болотистом грунте. При наступании ногой на резиновый колпачок после снятия предохранительной скобы втулка движется вниз и, смещаясь относительно муфты и ствола, дополнительно сжимает боевую пружину. При совмещении нижней части пазов втулки с шариками они выпадывают в пазы и высвобождают ствол. Ствол вкупе с патроном под действием боевой пружины перемещается вниз и ударяет капсюлем-воспламенителем патрона о боёк. Происходит выстрел, и пуля, вылетая ввысь, наносит поражение.

Установка мины ПМП

Мина ПМП устанавливается в грунт либо снег. Для установки мины нужно: - штырем пробить в грунте лунку для мины; - держа мину за накидную гайку, установить ее в лунку так, чтоб гайка опиралась на грунт; резиновый колпачок должен выситься над поверхностью грунта на 2-2,5 см; - сжать концы предохранительной скобы, отбросить с колпачка откидное кольцо и снять предохранительную скобу с мины; - не нажимая на колпачок, замаскировать мину местным материалом; маскировочный слой грунта над колпачком должен быть менее 1 см. В плотный заледеневший снег мина устанавливается также, как и в грунт. При установке мины в мягенький болотистый грунт и рыхловатый снег на мину снизу надевается фанерная опорная шайба. Лунка для .мины штырем не делается. Мина вдавливается в грунт (снег) методом нажатия на накидную гайку до упора опорной шайбы на грунт (снег) с уплотнением верхнего слоя под шайбой и маскируется слоем рыхловатого грунта (снега) толш,другой 1-2 см.

Обезвреживание мины ПМП

Установленные мины отыскиваются миноискателем. Для обезвреживания мины нужно; - осторожно снять с мины маскировочный слой; - не нажимая на колпачок сверху, установить (надеть) на Мину предохранительную скобу и запереть ее откидным кольцом; - извлечь мину из грунта, взяв ее за накидную гайку. Не рекомендуется уничтожать установленные мины взрывом зарядов ВВ, проездом танков и тралов либо прокатыванием катков, потому что при всем этом большой процент мин может не сработать и сохранить способность к работе. Цвет мины - Нагой металл либо сероватая. Маркировка мины - Маркировка стандартная, накладывается белоснежной либо желтой  краской на боковой стенке  и содержит: ПМП - шифр мины КШ-3-67 - шифр завода изготовителя- номер партии- год производства Укупорка 32 совсем оснащенные мины уложены в железную коробку (в нее же уложен и железный штырь-шаблон). 3 железные коробки уложены в древесный ящик размерами 56х31,5х26 см. В ящике всего 96 мин. Вес брутто 30 кг. Тактико-технические свойства мины ПМП Тип - противопехотная пулевая нажимного деяния Корпус - сталь Масса, кг - 0,145 Боевой элемент - пистолетный патрон 7,62×25 мм ТТ Габаритный поперечник, см - 3,6 Высота (полная), см - 12,0 Тип сенсора цели - нажимной Поперечник сенсора цели, см - 2,8 Время приведения боевое положение - одномоментно после удаления предохранительной чеки Усилие срабатывания, кг - 0,5-1 Температурный спектр внедрения - -40°C / +50°C Извлекаемость - извлекаемая Обезвреживаемость - необезвреживаемая Самоликвидация/самонейтрализация - нет/нет Срок боевой работы - не определялся Гарантийный срок хранения - 10 лет.
