Противопехотная мина ОЗМ-72 (СССР)

Мина ОЗМ-72 - противопехотная осколочная радиального поражения выпрыгивающая натяжного деяния. Создана для выведения из строя личного состава противника. Поражение человеку (либо нескольким сразу) накладывается готовыми убойными элементами (шарики либо ролики) и осколками корпуса мины при ее подрыве на высоте 90-110 см от поверхности земли после подкидывания ее пороховым вышибным зарядом, который срабатывает тогда, когда боец противника, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку взрывателя. Мина устанавливается вручную в грунт, а при невозможности установки в грунт - на грунт (при всем этом мина привязывается к вбитому в грунт колышку. Срок боевой работы мины не ограничивается. Самоликвидатором мина не комплектуется. Частей неизвлекаемости и необезвреживаемости не имеет, но очень высочайшая чувствительность взрывателя МУВ (если употребляется он) делает обезвреживание мины очень небезопасным. Может устанавливаться на неизвлекаемость при помощи мины-сюрприза МС-3 либо же самодельных мин-сюрпризов. Мина состоит из железного корпуса с расположенным в нем зарядом ВВ, готовыми убойными элементами (2400 роликов либо шариков); вышибным пороховым зарядом; натяжным тросиком, внутренним ударно-спусковым механизмом, запалом. Степень безопасности установки мины ОЗМ-72 находится в зависимости от типа взрывателя серии МУВ. К примеру, при использовании взрывателей МУВ-2, МУВ-3 с момента выдергивания предохранительной чеки до момента постановки взрывателя на боевой взвод зависимо от температуры среды проходит от 3 мин (при +40град.) до 59 часов (при -40 град.). Мина может также употребляться со взрывателем МВЭ-72, имеющим сенсор цели в виде неприметной тоненькой обрывной проволочки. В данном случае срок боевой работы мины ограничивается сроком годности батареи питания типа 373.

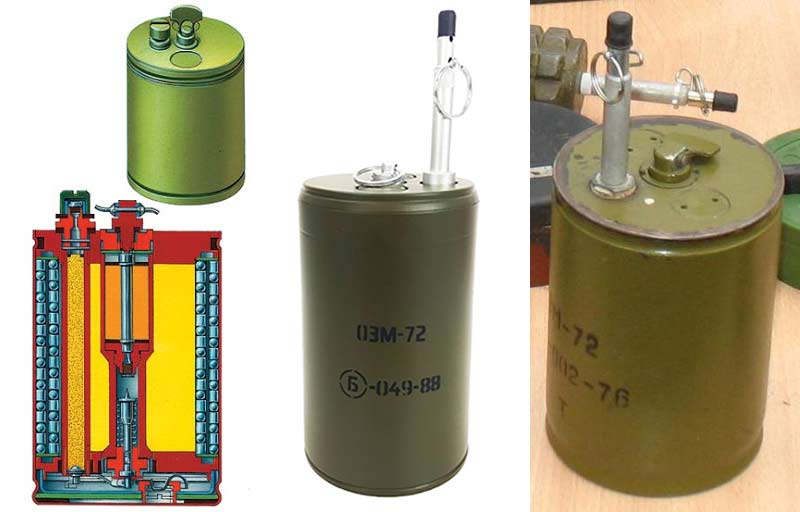

Устройство мины ОЗМ-72

Мина ОЗМ-72 неокончательно оснащенная состоит из направляющего стакана, корпуса, заряда, вышибного заряда и ударного механизма. Направляющий стакан металлической, имеет на деньке камеру, в какой закреплен одним кондом и уложен натяжной трос. Корпус представляет собой цилиндрическую обойму из готовых осколков, имеющих форму цилиндриков, залитых полиэтиленом, Обойма сверху и снизу закрыта железными крышками и соединенными центральной втулкой и трубкой. На верхней крышке закреплена втулка с кaпcюлeм-вocплaмeкитeлем КВ-11, закрытым колпачком. В нижней части втулки имеется шарик. В центре крышки имеется резьбовое отверстие, закрытое пробкой. Через отверстие в мину устанавливается капсюль-детонатор № 8-А. В верхней крышке имеются два отверстия, закрытые затычками, через которые выполнялось снаряжение мины зарядом. Верхняя крышка герметично соединена с направляющим стаканом. Заряд - литой тротил, заполняет полость снутри обоймы. Доп детонатор (23 г тетрила) имеет гнездо для капсюля-детонатора № 8-А, расположен в высшей части центральной втулки. Вышибной заряд из дымного пороха в тканевом мешочке помещен в трубке. Ударный механизм расположен в нижней части центральной втулки. Он состоит из втулки у предохранительного колпачка, ударника с боевой пружиной, пятки ударника и втулки с капсюлем-воспламенителем. Ударник и пятка ударника соединены разъемным замком. К пятке ударника прикреплен 2-ой конец натяжного троса. Взрыватель МУВ-3 неснаряженный. Взрыватель навинчивается на втулку при установке мины. Капсюль-детонатор № 8-А устанавливается в гнездо доп детонатора при снаряжении мины в процессе установки. Трос с карабинами представляет собой два отрезка троса длиной по 0,5 м, соединенных вкупе при помощи проволоки длиной 10 см, на конце которой прикреплен карабин для соединения троса с чекой взрывателя. На концах отрезков троса также имеются карабины для соединения с проволочными растяжками. Растяжки проволочные имеют длину по 15 м и хранятся намотанными на катушки. Колышки железные сделаны из дюралюминиевого уголка. На верхнем конце колышка имеется два отверстия для троса с карабинами. Один колышек употребляется для установки троса с карабинами, а 2-ой - для крепления мины в случае ее установки на поверхности промерзлого (твердого) грунта. Мина привязывается к колышку капроновой лентой. Колышки древесные служат для установки растяжек. Накольный механизм применяется с миной ОЗМ-72 при установке ее в управляемом варианте. Он навинчивается на втулку мины. Масса накольного механизма 45 г, поперечник 30 мм, длина корпуса 67 мм. Накольный механизм состоит из корпуса, в каком при помощи втулки закреплены ударник, электровоспламенитель НХ-ПЧ и резистор. Резистор уменьшает чувствительность накольного механизма к импульсу электронного тока и приближает его характеристики к характеристикам электродетонатора ЭДП-р (ЭДП). Мембрана и комнаунд обеспечивают герметизацию накольного механизма. От электровоспламенителя и резистора, присоединенных параллельно, выведены провода. При хранении в резьбу ввинчена пробка. При подаче импульса тока электровоспламенитель НХ-ПЧ срабатывает. Образовавшиеся газы толкают ударник. Уширенная часть ударника срезается, ударник при движении накалывает капсюль-воспламенитель мины. Мина ОЗМ-72 может применяться с взрывателем МВЭ-72.

Принцип деяния мины ОЗМ-72

В случае установки мины ОЗМ-72 с взрывателем МУВ-3 либо МУВ-4 (МВЭ-72) при натяжении проволочной растяжки (обрыве провода обрывного сенсора) срабатывает взрыватель МУВ-3 либо МУВ-4 (МВЭ-72) и накалывает капсюль-воспламенитель. В случае установки мины в управляемом варианте при подаче импульса тока по проводам срабатывает накольный механизм и накалывает капсюль-воспламенитель. Луч огня от капсюля-воспламенителя воспламеняет вышибной заряд. Давлением пороховых газов шарик подымается и закрывает отверстие во втулке. Пороховые газы из трубки прорываются в камеру и их давлением корпус выбрасывается из направляющего стакана. При всем этом разматывается натяжной трос. При вылете корпуса мины на высоту, равную длине натяжного троса, с втулки срывается предохранительный колпачок и пятка ударника выдергивается из втулки. Пятка замком тянет за собой ударник, который сжимает дополнительно боевую пружину. При выходе замка из втулки ударник освобождается и под действием боевой пружины накалывает капсюль-воспламенитель, луч огня от которого вызывает взрыв капсюля-детонатора №8-А, доп детонатора и заряда мины. Взрывом заряда осколки, заключенные в корпусе, метаются в стороны и поражают противника.

Установка мины ОЗМ-72

Мина ОЗМ-72 устанавливается вручную летом в грунт, зимой - на поверхность грунта в снег. Для установки мины с взрывателем МУВ-3 (МУВ-4) в грунт нужно: - отрыть лунку по поперечнику мины глубиной 18-20 см; - установить мину в лунку; - вывинтить пробку, установить в мину капсюль-детонатор №8-А дульцем вниз и опять завинтить пробку; - свободное место вокруг мины засыпать грунтом и утрамбовать его концом древесного колышка; - забить на расстоянии 0,5 м от мины в сторону противника железный колышек (колышек забивается выемкой в сторону мины, высота колышка над поверхностью грунта должна быть 15-18 см); - установить трос с карабинами, зацепив карабин, прикрепленный к проволоке, за скобу пробки и продев в отверстия колышка два другие карабина, не допуская скручивания троса; - зацепить за карабин троса конец проволочной растяжки и двигаясь вдоль фронта, размотать ее на одну вторую длины; - забить на расстоянии 7,5 м от железного колышка древесный колышек, пропустить растяжку через отверстие на его верхнем конце и, продолжая движение, размотать растяжку на всю длину; - удерживая конец растяжки, забить около конца 2-ой древесный колышек и привязать к нему конец растяжки, натянув ее с маленький слабиной; провисание растяжки в средней части меж колышками должно быть 2-3 см; - натянуть в том же порядке вторую растяжку; - подойти к мине и отвинтить колпачок, закрывающий капсюль-воспламенитель; - проверить наличие и исправность металлоэлемента и резака у взрывателя МУВ-3 (МУВ-4) и намотать взрыватель на втулку с капсюлем-воспламенителем; - боевую чеку взрывателя повернуть кольцом в сторону железного колышка; - отстегнуть карабин от скобы пробки и зацепить его за боевую чеку (если при зацеплении карабина за чеку она растягивается то в данном случае натяжение растяжки ослабляется наклоном железного колышка в сторону мины); - замаскировать мину (слой грунта сверху мины должен быть менее 2-3 см); - убедившись в надежном удержании боевой чеки, выдернуть из взрывателя предохранительную чеку; - отступить от мины, не задевая растяжки. При установке мины в мягеньком (болотистом) грунте для обеспечения более надежного вылета мины под нее подкладывается отрезок доски шириной более 2,5 см и размером более 15х 15 см. Зимой при промерзлом грунте на месте установки мины забивается железный колышек и мина привязывается к нему капроновой лентой. В местах установки древесных колышков снег расчищается. В грунте ломом либо особым пробойником пробиваются отверстия и в них забиваются колышки. Маскировка мины и колышков делается обсыпкой их снегом. Порядок установки мины зимой таковой же, как и при установке в грунт. Предохранительные чеки взрывателей МУВ-3 (МУВ-4) сдаются командиру. Установка мины ОЗМ-72 в управляемом варианте делается с внедрением комплекта Краб-ИМ либо комплекта УМП-3.

Обезвреживание мины ОЗМ-72

Обезвреживать мины ОЗМ-72 разрешается только установленные в управляемом варианте. Для обезвреживания управляемой мины нужно: - дисконнектнуть провода на пт управления от источника тока (пульта управления, подрывной машинки); - дисконнектнуть накольный механизм от проводной сети; - снять с мины маскировку и отвинтить от нее накольный механизм; - намотать на втулку с капсюлем-воспламенителем колпачок; - снять мину с места установки. Неуправляемые мины ОЗМ-72, установленные с взрывателями МУВ-3 (МВЭ-72), обезвреживать воспрещается. Они уничтожаются тралением кошками вручную либо проездом танками. Забрасывание кошки и ее подтягивание делается из убежища (специально отрытого окопа). Тактико-технические свойства мины ОЗМ-72 Тип - Осколочная, радиального поражения, выпрыгивающая Масса - 5,0 кг Масса ВВ (тротил) - 0,66 кг Масса вышибного заряда (дымный порох) - 7 г Поперечник - 108 мм Высота (без взрывателя)- 172 мм Количество готовых осколков - 2400 шт. Взрыватель - МУВ-3, МВЭ-72 Радиус сплошного поражения - 25 м Дальность полета убойных осколков - До 50 м Приведенная площадь поражения - 2124 м Высота разрыва над поверхностью грунта -0,6-0,9 м Температурный спектр внедрения - определяется используемым взрывателем Метод установки - Вручную Состав комплекта Мина неокончательно оснащенная 1 шт. Взрыватель МУВ-3 либо МУВ-4 (неснаряженные) 1 шт. Капсюль-детонатор № 8-А (оснащается в войсках) 1 шт. Трос с карабинами 1 шт. Проволочная растяжка 2 шт. Колышек железный 2 шт. Колышек древесный 4 шт. Накольный механизм 1 шт. на 4 мины Капроновая лента длиной 0,8 м - 1 шт. Мины по 6  комплектов.  уложены в древесный ящик размерами 66 на 60 и на 23 см. Вес брутто 54 кг. Не считая комплектов мин в ящик уложена коробка для капсюль-детонаторов №8А (самими капсюль-детонаторами ящик не оснащается),  1 накольный механизм типа НМ.
