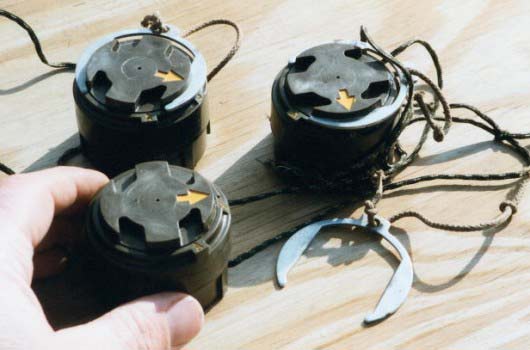

Противопехотная мина M14 (США)

Противопехотная нажимная мина фугасного деяния M14 является противопехотной миной фугасного деяния с нажимным сенсором. Полное и четкое наименование этой мины "Mine, Antipersonnel, Nonmetallic(NM), M14, with Integral Fuze" что в переводе значит "Мина, противопехотная, неметаллическая M14, со интегрированным взрывателем". Мина  принята на вооружение армии США в 1962 году и интенсивно применялась янки в войне во Вьетнаме с 1965 года. Также мины M14 выполнялись в ЮАР и обширно использовались ее армией в процессе боевых действий на юге Африки. Мина M14 по собственному назначению противопехотная фугасная нажимного деяния. Служит  для выведения из строя личного состава противника. Поражение человеку накладывается за счет ранения нижней части ноги (стопы) при взрыве заряда мины в момент наступания ногой на нажимную крышку мины. Обычно при взрыве мины существенно повреждается   стопа ноги, которой боец противника наступил на мину. Погибель может наступить от  болевого шока, утраты крови при несвоевременном оказании первой помощи (вобщем, это происходило изредка). Эта мина предназначена не для лишения жизни, а для выведения бойца противника из строя. Создатели этой концепции подсчитали. что экономически, политически, морально прибыльнее не уничтожить бойца противника, а покалечить его. Один раненый просит для выноса его с поля боя 2-4 человека, при этом неотложно. Противник обязан резко наращивать численность мед.персонала во вред боевому составу. Долгое исцеление покалеченых перегружает экономику страны. Такие раненые уже никогда не возвратятся в строй из-за инвалидности и станут обузой для страны, принужденного затрачивать на их содержание огромные суммы. Возникновение в тылу огромного числа нетрудоспособных инвалидов негативно сказывается на моральном состоянии населения. Не считая того такие мины еще дешевле, на мином поле их резвее и легче устанавливать, а возможность поражения выше. Ну и психологическое воздействие на боец противника такое же, если не большее, чем при применении "убивающих" мин. Поиск же и снятие мин маленького размера фактически нереально, тралы неэффективны. Конструктивно мина M14 состоит из пластмассового корпуса из 2-ух склеенных верхней и нижней части. В нижней части находится тетриловый заряд. В резьбовое отверстие в днище корпуса ввинчен капсюледержатель  со интегрированным капсюль-детонатором ударного деяния. Заряд разделен от верхней половины корпуса мембраной. В верхней половине корпуса находится ударник, который удерживается на месте пружиной Бельвилля. На ударник опирается нажимная крышка. Эта крышка может поворачиваться в пазах корпуса на 90 градусов. На крышке выдавлена и окрашена в желтоватый цвет стрелка. А на корпусе имеются две метки, обозначенные знаками А (боевое положение)  и S (неопасное положение). Когда крышка повернута в положение S, то выступы в крышке входят в пазы корпуса и это препятствует опусканию крышки под нагрузкой вниз. В положении А ничто не препятствует крышке под нагрузкой опуститься вниз и нажать на пружину Бельвилля, которая, пройдя свое нулевое положение, резко прогнется вниз и отправит ударник в капсюль-детонатор. Взрыв последнего приведет к взрыву главного заряда мины. Дополнительно безопасность воззвания с миной обеспечивается предохранительной вилкой, которая проходит под проточкой крышки и опирается на закраины корпуса. В транспортном положении мина имеет железный U-образный предохранитель, который перекрывает движение сенсора цели около его своей оси. При удалении предохранителя сенсор цели крутится до совпадения стрелки с буковкой "A" /ARMED/ либо "S" /SAFE/ соответственно. При обнаружении мины необходимо взять ее в руки и крутить сенсор цели до совпадения его стрелки с буковкой "S" на корпусе мины. После чего ключом вывинчить затычку детонатора М-46. При наличии штатного предохранителя необходимо установить предохранитель. Следует выделить, что устройство американской мины М-14 предугадывает согласно Боевому Уставу FM 20-32 обезвреживание ее поворотом нажимной крышки в положение «S» и блокированием крышки вилкообразной чекой, с следующим вывинчиванием детонатора через донное отверстие. Мина может устанавливаться как на грунт, так и в грунт, в снег,  вручную. Подводу мина устанавливаться не может вследствие собственной плавучести. Установка средствами механизации не предусматривалась. Срок боевой работы мины не ограничивается. Частей неизвлекаемости, необезвреживаемости и самоликвидации не имеет. Мина M14, тяжело обнаруживаемая миноискателями, - металлическими деталями в ней являются только медный капсюль-детонатор и маленький ударник. Маркировка: Выдавлена на днище корпуса. Надпись значит - "Мина противопехотная неметаллическая M14 со интегрированным взрывателем. Сделана компанией PPQ (шифр производителя. Ниже желтоватой краской написаны номер партии ми, месяц и год производства. Мина может иметь оливково-зеленый, карий, грязно-желтый цвет. Учебный вариант мины M14 окрашивается в голубой цвет. Эта мина по устройству подобна боевой кроме того, что в детонаторе и в корпусе заместо реальных ВВ находятся инертные вещества таковой же плотности. Тактико-технические свойства мины M14 Тип мины - противопехотная фугасная нажимного деяния Корпус - пластмасса Масса 94.4 гр. Масса взрывчатого вещества (тетрил) 28,35 гр. Поперечник 55.6 мм. Высота 39.7 мм. Размеры сенсора цели (нажимная крышка) 35 мм. Усилие срабатывания 9-16 кг. Температурный спектр внедрения -40 - +63 градуса Цельсия Используемый взрыватель - интегрированный как часть конструкции мины Обезвреживаемость - да Извлекаемость - да Самоликвидация/самонейтрализация - нет/нет
