Противопехотные мины ПОМЗ-2М и ПОМЗ-2 (СССР)

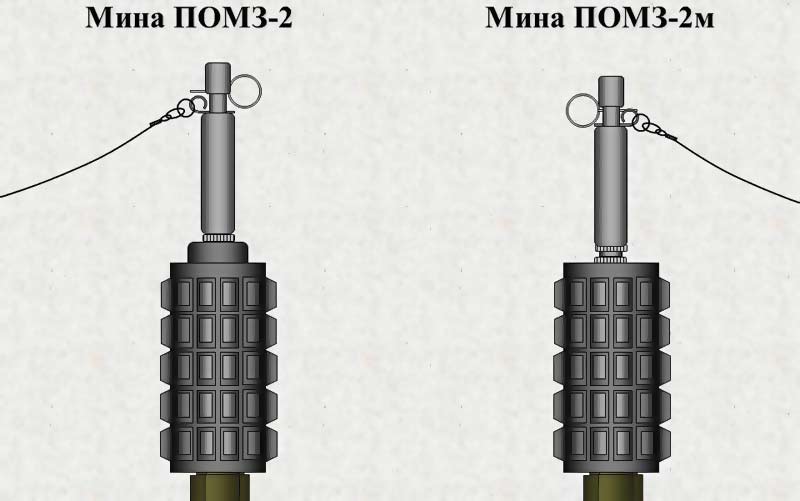

Мины ПОМЗ-2М и ПОМЗ-2 - это противопехотные осколочные мины натяжного  деяния. Созданы для выведения из строя личного состава противника. Созданы для выведения из строя личного состава противника. Поражение накладывается осколками корпуса мины. Подрыв делается, когда человек, зацепившись ногой за проволочную растяжку, выдернет боевую чеку взрывателя. Более поздний вариант мины под индексом ПОМЗ-2М отличается от мины ПОМЗ-2 тем, что на корпусе сверху есть резьба в отверстии для взрывателя, а прилив  отсутствует. В данном случае со взрывателем серии МУВ применяется запал МД-5М,  взрыватель  свинчивается с запалом и последний ввинчивается в корпус мины, а не вставляется, как в мине ПОМЗ-2.

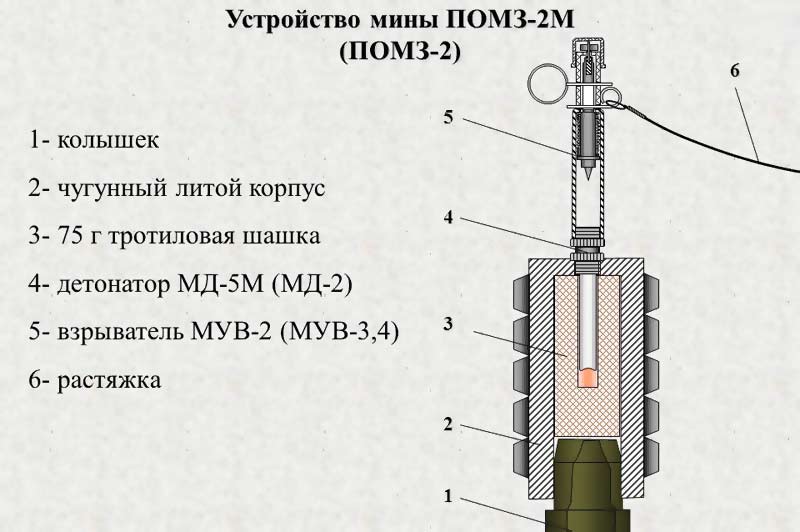

Устройство и принцип деяния ПОМЗ-2М и ПОМЗ-2

Набор мины состоит из корпуса, заряда ВВ, взрывателя МУВ-2, МУВ-3 либо МУВ с запалом и Р-образной чекой, 2-ух либо 3-х колышков, карабина с проволокой длиной 0,5 м, проволочной растяжки. Корпус мины металлический, имеет на внешней поверхности насечку для обеспечения равномерного дробления, а снутри - полость для размещения заряда ВВ и установки на установочный колышек, забиваемый в грунт. На верхнем торце корпуса имеется отверстие для взрывателя. У мины ПОМЗ-2М это отверстие имеет резьбу. Заряд ВВ - 75-г тротиловая шашка. Взрыватель МУВ-2 (МУВ-3 либо МУВ) употребляется с Р-образной чекой и применяется в мине ПОМЗ-2М с запалом МД-5М., а в мине ПОМЗ-2 - с запалом МД-2 либо МД-5М.

Растяжки делаются в войсках из проволоки, которая поступает комплектно из расчета 8 м на каждую мину. При натяжении проволочной растяжки выдергивается боевая чека взрывателя. Взрыватель срабатывает и вызывает взрыв запала и заряда ВВ мины. Взрывом заряда ВВ корпус дробится на осколки, которые, разлетаясь, поражают живую силу противника.

Установка ПОМЗ-2М и ПОМЗ-2

Мины ПОМЗ-2М и ПОМЗ-2 рекомендуется устанавливать на местности с растительным покровом (травкой, маленьким кустарником и т. п.), что обеспечивает неплохую их маскировку. При установке мин в лесу и высочайшей травке следует подразумевать, что мины могут сработать от падения ветвей и комьев снега с деревьев на проволочную растяжку либо от полегания высочайшей травки на растяжку. Потому место для установки мины следует выбирать так, чтоб по способности исключить срабатывание мины от падающих ветвей, снега и полегания травки. При установке мин в лесу и кустарнике не рекомендуется привязывать проволочные растяжки к маленьким деревьям и кустикам, потому что они при ветре раскачиваются, что может привести к срабатыванию мин.

Мина ПОМЗ-2М (ПОМЗ-2) может устанавливаться с одной иди 2-мя ветвями проволочной растяжки. Для установки мины с одной ветвью проволочной растяжки нужно: - забить в грунт колышек растяжки так, чтоб его высота над поверхностью грунта была 12-15 см; - закрепить на колышке конец проволочной растяжки; - растянуть проволочную растяжку в сторону места установки мины; - на месте установки мины забить установочный колышек так, чтоб его высота над поверхностью грунта была 5-7 с.м (расстояние меж колышком растяжки и установочным колышком должно быть менее 5 м); - проткнуть заостренной палочкой бумажную обертку против запального гнезда в 75-г тротиловой шашке; - вложить в корпус мины тротиловую шашку запальным гнездом в сторону отверстия для взрывателя; - насадить корпус мины на вбитый в грунт установочный колышек до упора нижнего торца мины в уширенную часть колышка; - примерить длину проволочной растяжки с карабином и недлинной проволокой и привязать карабин на нужной длине к проволочной растяжке; избыточная длина проволочной растяжки отламывается либо откусывается кусачками; - сочленить корпус взрывателя МУВ-2 (МУВ-3 либо МУВ) с подходящим запалом (при снаряжении мины взрывателем МУВ он применяется с предохранительной чекой либо шпилькой в верхнем отверстии штока, а взрыватель МУВ старенького выпуска - с дополнительно насаженой на шток предохранительной трубочкой; - ввинтить взрыватель с запалом МД-5М в мину ПОМЗ-2М либо воткнуть взрыватель в мину ПОМЗ-2; - зацепить карабин за кольцо Р-образной боевой чеки; - замаскировать мину пригибанием травки, ветвей и т.п.; - убедившись, что боевая чека накрепко удерживается во взрывателе, вынуть предохранительную чеку из взрывателя МУВ-2 (МУВ-3) либо шпильку из взрывателя МУВ (у взрывателя МУВ старенького выпуска дополнительно снять со штока предохранительную трубочку).

Для установки мины с 2-мя ветвями проволочной растяжки нужно: - забить в грунт два колышка растяжки на расстоянии около 8 м один от другого; - привязать концы проволочной растяжки к забитым колышкам со слабиной 5-8 см (проволочная растяжка должна свободно провисать до поверхности земли); - против средины проволочной растяжки, отступив от нее в сторону к противнику 1 м, забить установочный колышек и надеть на него корпус мины с вложенной в него тротиловой шашкой; - свернуть на средине проволочной растяжки петлю; - примерив длину отрезка проволоки, привязать карабин к петле на проволочной растяжке; - все оставшиеся следующие операции выполнить так же, как при установке мины с одной ветвью проволочной растяжки.

При установке мин на промерзлом грунте без снежного покрова и при узком слое снега (до 15 см) отверстия для колышков пробиваются в грунте при помощи лома. При снежном покрове более 15 см колышки вмораживаются в утрамбованный снег. При установке мин в лесу и кустарнике в предвидении снежных заносов мины могут подвязываться к толстым деревьям либо устанавливаться на кольях на высоте груди человека. Мины ПОМЗ-2М (ПОМЗ-2) могут раскладываться с грузовых машин либо при помощи подвесных и прицепных устройств. Установка мин и перевод их в боевое положение выполняются вручную.

Обезвреживание ПОМЗ-2М и ПОМЗ-2

Обезвреживание мин ПОМЗ-2М и ПОМЗ-2, установленных с взрывателем МУВ-2 либо МУВ-3, воспрещается. Они уничтожаются на месте установки тралением кошками, набрасываемыми на проволочные растяжки из убежища. Для обезвреживания мины ПОМЗ-2М либо ПОМЗ-2, установленной с взрывателем МУВ, нужно: - обнаружив мину, убедиться, что боевая чека накрепко удерживается во взрывателе (чека должна быть вставлена до отказа; если чека взрывателя двинулась с места и удерживается в штоке ударника только концом, мину обезвреживать воспрещается; такая мина уничтожается тралением кошкой); - воткнуть предохранительную чеку либо шпильку в верхнее отверстие штока взрывателя (у взрывателя старенького выпуска за ранее надеть на шток предохранительную трубочку); - перерезать проволочную растяжку либо отцепить карабин от чеки; - извлечь из мины взрыватель, отвинтить запал и уложить его в пенал (сумку минера); - снять мину с установочного колышка.

Цвет мины - Зеленоватый. Маркировка  отсутствует.

Укупорка. Вариант 1: 22 комплекта (без тротиловых шашек, взрывателей и запалов)  уложены в древесный ящик размерами 85,5х30,5х25 см. Вес брутто 50 кг. В ящик не считая корпусов уложено 54 древесных колышка, 22 карабина с проволокой, 176 м. проволоки. Вариант 2: 20 комплектов (без тротиловых шашек, взрывателей и запалов)  уложены в древесный ящик размерами 85,5x30,5x25 см. Вес брутто 50 кг. В ящик не считая корпусов уложено 50 древесных колышка, 20 карабинов с проволокой, 160 м. проволоки.

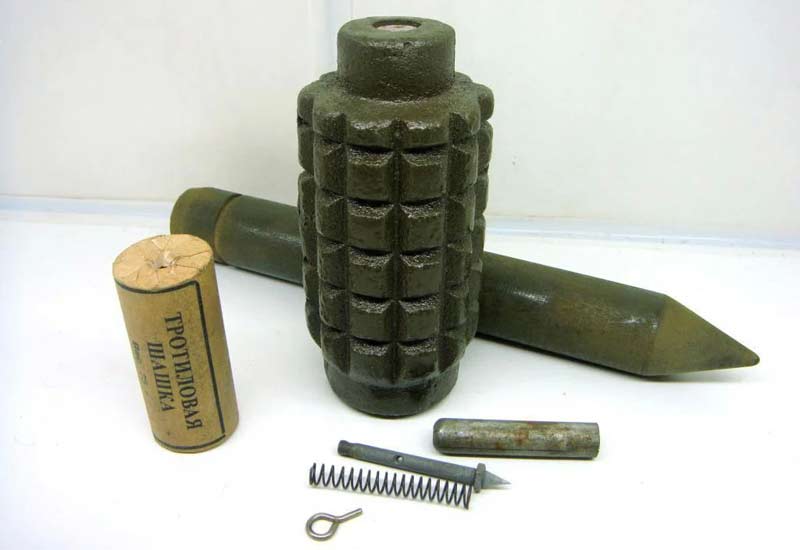

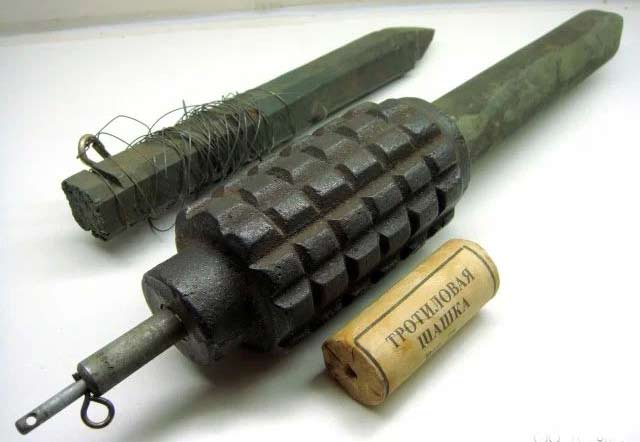

Набор мины ПОМЗ-2М и ПОМЗ-2: корпус металлический, карабин с 0.5-м отрезком проволоки, колышки древесные 2 либо 3 шт., проволока длиной 8 м. 75-граммовыми тротиловыми шашками, взрывателями сери МУВ и запалами МД-5М мина оснащается в минирующем подразделении.

Учебно-имитационная мина УИПОМЗ-2

В учебно-имитационной мине УИПОМЗ-2 употребляются: корпус мины ПОМЗ-2, учебно-имитационный дымовой патрон УПОМЗ-2 белоснежного либо оранжевого дыма и взрыватель МУВ-2 (МУВ-3 либо МУВ) с запалом УИМД-2 либо УИМД-5М. Учебно-имитационный дымовой патрон имеет размеры 75-г тротиловой шашки и массу 41 г. Патрон можно использовать при температуре от -30 до +40°С. Мина УИПОМЗ-2 устанавливается на местности и приводится в действие так же, как и боевая. При срабатывании мины УИПОМЗ-2 взрыватель выбрасывается из мины и через отверстие для взрывателя при горении патрона выделяется дым в течение 20 с. Использовать в учебно-имитационной мине корпус мины ПОМЗ-2М нельзя, потому что взрыватель, ввинченный в мину, не быть может выброшен из мины и отверстие для выхода дыма не появляется.

Тактико-технические свойства мин ПОМЗ-2М Тип мины - противопехотная осколочная радиального поражения Корпус - чугун Масса - около 1.77 кг. Масса металлического корпуса - около 1.2 кг. Масса заряда ВВ (тротил) - 75 гр. Поперечник - 6 см. Высота (по корпусу) 10.7 см. Тип сенсора цели - натяжной Длина сенсора цели - около 4 м. Время приведения  боевое положение - определяется типом взрывателя Усилие срабатывания - 0.5-1 кг. Радиус сплошного поражения - 5.6-8.5 м. (по аннотации - 4 м.) Температурный спектр внедрения -40 - +50 град. Используемый взрыватель - МУВ, МУВ-2, МУВ-3, МУВ-4 Применяемый запал - МД-5М Извлекаемость - извлекаемая Обезвреживаемость - обезвреживаемая Самоликвидация/самонейтрализация: нет/нет Срок боевой работы - не определялся Гарантийный срок хранения - не ограничен.
