Самоходный ПТРК Raketenjagdpanzer Jaguar-2 (Германия)

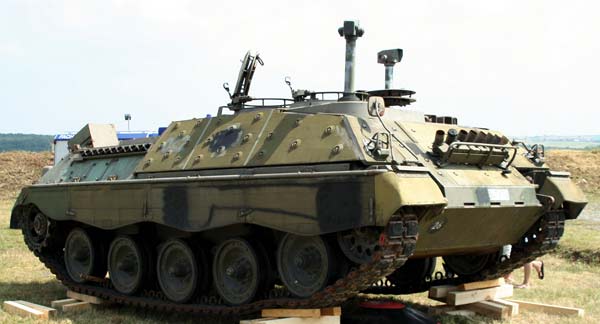

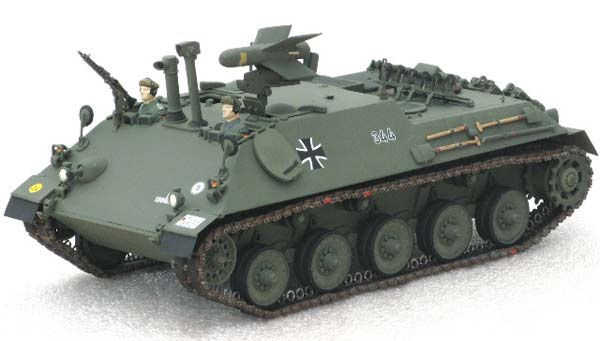

В 1983-1985 гг 162 ИПТО «Ягдпанцер» компания «Тиссен-Хеншель» переработала в самоходные ПТРК JPz Ягуар 1, которые поставлялись в войска до 1986 г под обозначением «JPz Ягуар 2» (Raketenjagdpanzer Jaguar-2). На машине сняли орудийную установку с маской, заварили амбразуру лобового листа, в средней части рубки смонтировали пусковую установку. Для этого пришлось демонтировать башенку заряжающего. Сначало подразумевали, что оператор будет оставаться под защитой брони, как в «JPz Ягуар 1», но такая переделка показалась дорогостоящей, потому установку выполнили выдвигавшейся ввысь гидравлическим механизмом через круглый лючок в крыше, с открытым размещением оператора. Не считая оператора экипаж включал механика-водителя, командира и заряжающего. Командир и оператор получили выдвижные перископические панорамные приборы наблюдения, заряжающий - поворотный перископический смотровой устройство. Фронтальный смотровой устройство на месте механика-водителя и один из устройств командирской башенки могли заменяться устройством ночного видения усилительного типа. Пусковая установка включала армированную пластмассовую пусковую трубу, прицел и аппаратуру управления. Углы наведения в горизонтальной плоскости - ±30', в вертикальной - от -10 до +15*. Так как оператору приходилось подниматься вкупе с пусковой установкой, поднятые створки крышки лючка служили ему частичной защитой. ПТУР была снабжена двухступенчатым твердотопливным движком, раскладным крестообразным крылом и стабилизатором. Стартовая ступень работала в пусковой трубе установки, а маршевая врубалась на неопасном удалении от расчета (это содействовало также уменьшению дымообразования при пуске). Дальность запуска ПТУР BGM-71A составляла от 65 до 3000 м, BGM-71C - до 3750 м, скорость полета - около 200-210 м/с, время полета на наивысшую дальность - 15-16 с, бронепробиваемость - 500-600 мм. Перезаряжание пусковой установки выполнялось вручную. Масса ПТУР в ТПК достигала 24,5 кг ПТУР BGM-71C ввели в боекомплект в 1989 г в процессе модернизации ПТРК, также приняли меры для роста стойкости к оптическим помехам. Тепловизионный ночной прицел AN/TAS-4 обеспечивал дальность обнаружения танка до 3000 м, опознавания -2000 м. Другими словами «JPz Ягуар 2» ранее, чем «JPz Ягуар 1», получил возможность ведения огня ночкой. На «JPz Ягуар 2» возилась раскладная треножная установка, позволяющая снять ПТРК с машины и вести стрельбу с грунта. Дополнительное бронирование рубки выполнили подобно «JPz Ягуар 1», но, естественно, без выреза под пулемет («JPz Ягуар 2» имел только зенитный пулемет на турели над командирской башенкой). Дымовые гранатометы перенесли на лоб рубки. Колпак ФВУ переместили в переднюю часть крыши рубки. Принятая в конце 1980-х гг программка модернизации БТВТ бундесвера включала планы модернизации «Ягуаров» за счет введения новых ПТУР для борьбы с новыми танками и ночных прицелов для обеспечения способности действовать ночкой. В 1987 г в боекомплект «JPz Ягуар 1» вошла ПТУР «НОТ-2» с завышенной до 900 мм бронепробиваемостью за счет роста со 136 до 150 мм калибра боевой части и нового заряда. Могла устанавливаться и многоцелевая кумулятивно-осколочная БЧ. Радиостанции SEM 25/35 заменялись на радиостанции серии SEM 80/90. В 1992 г в боекомплект ПТРК «JPz Ягуар 1» ввели ПТУР «НОТ-2Т» с тандемной кумулятивной боевой частью для борьбы с танками, обустроенными динамической защитой. Заместо перископического оптического прицела на машину установили комбинированный тепловизионный ночной и оптический дневной прицел-прибор наблюдения, разработанный «Мессершмит-Вельков-Блом» и «Элтро» и укрывавшийся бронекожухом. Сразу самоходный ПТРК «JPz Ягуар 2» получил тепловизионный прицел AN/TAS-5; в его боекомплект вошла ПТУР BGM-71E (ПТРК «Тоу-2А») с тандемной кумулятивной боевой частью и бронепробиваемостью 700 мм. Взглянем на место самоходных ПТРК Raketenjagdpanzer Jaguar-2 в системе вооружения сухопутных войск. В процессе очередной реорганизации, начатой в конце 1980 г (так именуемая «четвертая модель организации»), в мотопехотных и танковых бригадах остались истребительно-противотанковые роты типового состава. Любая иптр включала четыре противотанковых взвода по три самоходных установки плюс установка в отделении управления - всего 13 «Ягуаров». Комплексы «JPz Ягуар 1» поставлялись в иптр мотопехотных бригад, «JPz Ягуар 2» - в иптр танковых бригад. Всего сформировали 22 иптр, вооруженных ПТРК «JPz Ягуар 1», и 11, укомплектованных «JPz Ягуар 2». В танковой школе в Мунстере сформировали учебную иптр, снаряженную «Ягуарами» обеих моделей (время от времени эти модели называют «Raketenjagdpanzer 3» и «Raketenjagdpanzer 4» соответственно). Тактико-технические свойства самоходных ПТРК Raketenjagdpanzer Jaguar-2 Масса, т 25,5 Экипаж, чел. 4 Высота полная, м 2,54 Высота по крыше корпуса, м 1,98 Длина по корпусу, м 6,61 Ширина, м 3,12 Клиренс, м 0,44 Главное вооружение ПТРК TOW Пулеметы, количество х калибр в мм, 2х7,62 MG3 Боекомплект - 15 ПТУР, 3200 патронов Толщина брони (мм): - лоб 50 - корма 10 - крыша, днище 10 Движок: - марка МВ837 «Даймлер-Бенц» - тип Дизельный - число цилиндров 8 - остывание Жидкостное - мощность, л.с. (кВт) 500 (368) Коробка Гидромеханическая Тип гусеницы Мелкозвенчатая, цевочного зацепления, с РМШ Ширина трака, мм 450 Длина опорной поверхности, м 3,8 Удельное давление на грунт, кг/кв.см 0,75 Наибольшая скорость хода, км/ч 70 Припас хода, км 400 Преодолеваемые препятствия: - ширина рва, м 2,0 - высота стены, м 0,75 - угол подъема, град 30 - угол наклона,град. 17 - глубина брода без подготовки, м 1,2-1,4
