Взрыватель замедленного действия ВЗД-144 (СССР)

Взрыватели медленного действия ВЗД-144 предназначаются для автоматического взрывания подрывных зарядов (инженерных мин) по истечении заблаговременно установленного времени замедления.

Устройство взрывателя ВЗД-144

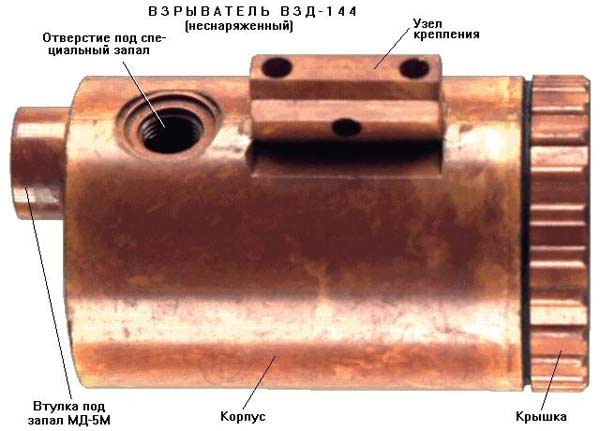

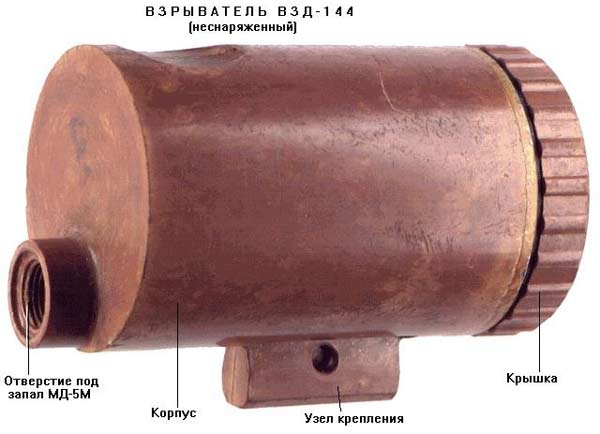

Взрыватель ВЗД-144 состоит из корпуса, часового механизма, механизма установки времени замедления, ударного и спускового устройств, накольно-воспламенительного устройства, замыкателя и запалов. Корпус служит для размещения устройств взрывателя и герметично запирается крышкой. В корпусе имеются два резьбовых отверстия: на торце корпуса - для запала МД-5М, на цилиндрической поверхности корпуса - для специального запала Отверстия при хранении взрывателя закрыты пробками. На корпусе имеется гнездо, в каком смонтирован замыкатель. Гнездо закрыто резиновым кружком. На корпусе имеется выступ, на котором смонтирован элемент крепления взрывателя к особым подрывным зарядам. Он состоит из 2-ух подпружиненных щечек, закрепленных на выступе винтом с гайкой. Часовой механизм - противоударный, магнитозащищенный, имеет анкерный ход и заводную пружину, обеспечивающую ход часового механизма в течение 6 суток и приведение в действие спускового механизма. Заводная пружина часового механизма заведена на заводе. Баланс часового механизма застопорен пусковой чекой. Механизм установки времени замедления состоит из часового и дневного дисков, связанных зубчатой передачей прозрачного циферблата, стрелки-указателя и откидной скобы при помощи которой делается поворот дисков и стрелки при установке данного времени замедления. Часовой и дневной диски установлены на заводной оси Часовой диск при ходе часового механизма делает один оборот за 24 ч. Он агрессивно связан со стрелкой-указателем. Дневной диск делает один оборот за 7 суток. На дневном диске нанесена установочная красноватая риска. На обоих дисках имеются выемки в которые утапливается спусковой рычаг в момент срабатывания взрывателя. На циферблате нанесены две шкалы - часовая и дневная Часовая шкала разбита на 24 часовых деления. Против каждого третьего деления нанесены числа, обозначающие время замедления в часах. Каждое часовое деление разбито на два деления (дневная шкала разбита на 6 делений, нанесена на циферблате снаружи окружности часовой шкалы и обозначена цифрами «0» - «6». Ударный механизм состоит из ударника с жалом и боевой пружины. Спусковой механизм состоит из подпружиненного спускового рычага, закрепленного на оси, и исполнительного рычага который держит ударник на боевом взводе. Спусковой рычаг отогнутым концом упирается в дневной диск и при повороте его скользит по окружности. В транспортном положении взрывателя спусковой рычаг дополнительно удерживается предохранительной чекой. Предохранительная чека держит также спусковой рычаг от поворота в случае вращения дисков при установке времени замедления. Для обеспечения удобства извлечения пусковая и предохранительная чеки соединены кольцом из гибкого провода. Торцы чек покрашены: пусковой - в белоснежный цвет, предохранительной - в красноватый. Исполнительный рычаг держит ударник в боевом положении, упираясь концом в ось спускового рычага. Ось имеет вырез на одну вторую поперечника. При повороте спускового рычага и его оси исполнительный рычаг заходит в вырез и, делая поворот на собственной оси, высвобождает ударник. Накольно-воспламенительное устройство состоит из втулки с капсюлем-воспламенителем и втулки с жалом для накола запала МД-5М. Замыкатель состоит из диафрагмы, колодки, в какой закреплены два заостренных контакта с выводными проводами, и ряда прокладок. Взрыватель укомплектован 2-мя запалами: МД-5М и особым. Зависимо от типа подрываемых зарядов употребляется тот либо другой запал. Запал МД-5М применяется для взрывания табельных подрывных зарядов. Запал МД-5М, входящий в набор взрывателя, для обеспечения плотности соединения оснащен резиновой прокладкой с шайбой. Особый запал применяется для взрывания особых подрывных зарядов. Он состоит из стакана, оснащенного капсюлем-детонатором ТАТ-1-Т и детонатором (тетрил 0,8 г). Стакан имеет резьбу для ввинчивания в резьбовое отверстие взрывателя. При хранении на запал навинчен колпачок. Взрыватели ВЗД-144 хранятся с заведенной заводной пружиной и взведенным ударником с установкой времени замедления на 6 суток.

Принцип деяния взрывателя ВЗД-144

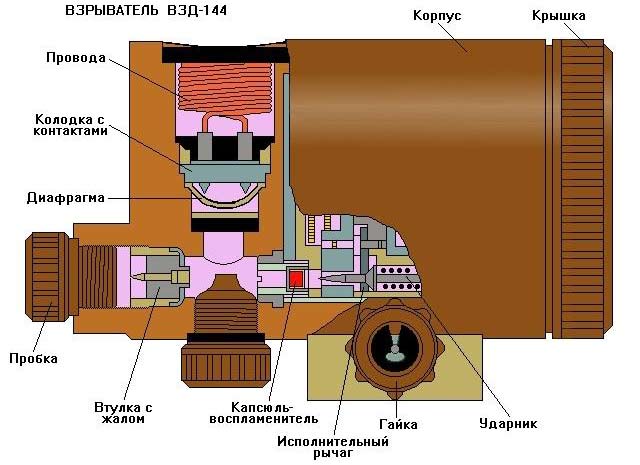

При выдергивании пусковой и предохранительной чек освобождаются баланс и спусковой рычаг. Усилие пружины часового механизма передается через ряд зубчатых колес анкерному ходу, обеспечивающему равномерную работу часового механизма,. При работе часового механизма поворачиваются часовой и дневной диски. Спусковой рычаг скользит по окружности дневного диска. Когда диски оборотятся так, что красноватая риска на дневном диске будет против нулевого деления дневной шкалы, а стрелка-указатель подойдет к пулевому делению часовой шкалы, выемки на обоих дисках совместятся и подходят к концу спускового рычага. При всем этом конец рычага войдет в выемки, а спусковой рычаг под действием пружины оборотится совместно с осью. Ось при повороте высвобождает исполнительный рычаг, который в свою очередь высвобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Образовавшиеся при срабатывании капсюля-воспламенителя газы толкают втулку с жалом. Нажимало накалывает запал МД-5М, который взрывается и вызывает взрыв подрывного заряда. Если взрыватель оснащен особым запалом, то форс огня от сработавшего капсюля-воспламенителя передается капсюлю-детонатору ТАТ-1-Т, вызывая его взрыв и взрыв детонатора запала, от которого детонация передается специальному подрывному заряду. При использовании взрывателя в качестве замыкателя (запал МД-5М либо особый запал не ввинчиваются) выводные провода замыкателя врубаются в электровзрывную цепь. В данном случае газы, образовавшиеся при срабатывании капсюля-воспламенителя, через прокладки давят на диафрагму. Диафрагма деформируется, напрессовывается на заостренные концы контактов и замыкает электровзрывную цепь.

Подготовка и установка взрывателя ВЗД-144

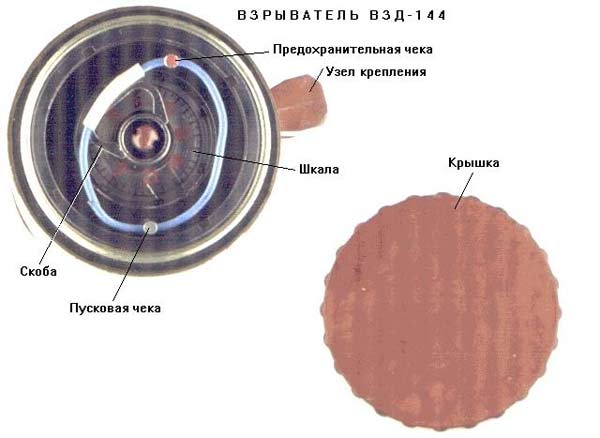

Для подготовки взрывателя пеобходимо: - отвинтить крышку; - поднять скобу и, вращая ее, установить данное время замедления, зачем поворотом скобы в всякую сторону скооперировать поначалу красноватую риску дневного диска с требуемой цифрой дневной шкалы, обозначающей время замедления в целых сутках а потом поворотом скобы по часовой стрелке скооперировать острие стрелки-указателя с подходящим делением часовой шкалы (количеством часов сверх целых суток); - отбросить скобу и проверить корректность установки данного времени замедления. Воспрещается устанавливать время замедления взрывателя наименее 30 минут и поболее 6 суток. Пример 1. Требуется установить время замедления 3 суток. Нужно скооперировать красноватую риску дневного диска с цифрой «3» дневной шкалы, а острие стрелки указателя скооперировать с цифрой «0» часовой шкалы циферблата. Пример 2. Требуется установить время замедления 5 суток 12 ч. Нужно поворотом скобы в всякую сторону скооперировать красноватую риску дневного диска с цифрой «5» дневной шкалы, потом поворотом скобы по часовой стрелке подвести острие стрелки указателя к риске, обозначенной числом «12», на часовой шкале. Красноватая риска дневного диска при всем этом встанет меж цифрами «5» и «6» дневной шкалы. Пример 3. Требуется установить время замедления 7 ч 30 минут. Нужно поначалу скооперировать красноватую риску дневного диска с цифрой «0» дневной шкалы потом поворотом скобы по часовой стрелке подвести острие стрелки указателя к риске соответственной 7 ч 30 минут, на часовой шкале стрелка должна стать против третьей опасности после числа «6». Для установки взрывателя с завалом МД-5М нужно: - убедиться в корректности установки времени замедления; - выдернуть за кольцо пусковую и предохранительную чеки и прослушиванием убедиться, что часовой механизм действует; - намотать крышку на корпус взрывателя; - вывинтить из резьбового отверстия на торце взрывателя пробку и ввинтить на ее место запал МД-5М (при отсутствии резиновой прокладки на резьбы запала на нее быть может насажена прокладка, снятая с пробки); - ввинтить взрыватель запалом МД-5М в резьбовое гнездо установленного подрывного заряда; - замаскировать место установки. Для установки взрывателя со особым запалом нужно: - убедиться в корректности установки времени замедления; - выдернуть за кольцо пусковую -и предохранительную чеки и прослушиванием убедиться в процессе часового механизма; - намотать крышку на корпус взрывателя; - вывинтить пробку из резьбового отверстия на цилиндрической поверхности корпуса взрывателя; - отвинтить колпачок со специального запала и ввинтить запал на место пробки; - установить взрыватель элементом крепления в держатель, а запалом - в запальное гнездо специального подрывного заряда, завинтить гайку узла крепления; - замаскировать место установки. Для установки взрывателя в качестве замыкателя нужно: - вытащить из гнезда на цилиндрической поверхности корпуса взрывателя резиновый кружок и извлечь концы выводных проводов; - зачистить концы проводов; - убедиться в корректности установки времени замедления; - выдернуть за кольцо пусковую и предохранительную чеки; - намотать крышку на корпус взрывателя; - подключить выводные провода поочередно в электровзрывную цепь и изолировать сростки; замаскировать место установки. Время замедления начинает исходить с момента выдергивания пусковой чеки. Воспрещается: - изменять установку времени замедления после выдергивания пусковой и предохранительной чек; - выдергивать чеки после снаряжения взрывателя запалом либо включения взрывателя в электровзрывную цепь.

Обезвреживание взрывателя ВЗД-144

Взрыватели, установленные на замедление наименее 2 ч, обезвреживать воспрещается. Разрешается обезвреживать взрыватель ВЗД-144, если до истечения времени замедления осталось более: - при замедлении от 2 ч до 3 суток - 20% от установленного времени замедления; - при замедлении выше 3 суток - 10% от установленного времени замедления. При обезвреживании взрывателя, установленного с запалом, нужно извлечь взрыватель из заряда и вывинтить запал из взрывателя. Для обезвреживания взрывателя, установленного в качестве замыкателя, нужно дисконнектнуть его от электровзрывной цепи перерезанием выводных проводов по одному и изолированием концов электровзрывной цепи после перерезания каждого провода. Взрыватель, не сработавший в данное время, снимать воспрещается. Таковой взрыватель уничтожается на месте установки. Главные технические свойства взрывателя ВЗД-144 Тип - механический с часовым замедлителем Масса - 450 гр Габаритные размеры (без запала): длина 100 мм высота  60 мм поперечник 50 мм Время замедления - от 30 минут до 6 суток Точность срабатывания при установке на замедление: от 30 минут до 1,5 ч - до +10 минут от 2 ч до 3 суток - до ±10% выше 3 суток - до ±5% Стоимость деления шкалы 30 минут Взрыватель герметичен, позволяет установку в воде на глубине - до 1 м Температурный спектр внедрения ±50°С Взрыватель позволяет внедрение его в качестве замыкателя
