Средняя прилипающая мина СПМ (СССР)

Мина СПМ (Средняя Прилипающая Мина) - русская объектная мина фугасного деяния для поражения небронированных объектов, содержащих железные детали либо составляющие (к примеру: ёмкостей, трубопроводов, авиатехники, электроразвязок и гидроарматуры и т.п.). Может также употребляться под водой и для выведения из строя судов маленького водоизмещения.

Устройство и принцип деяния мины СПМ

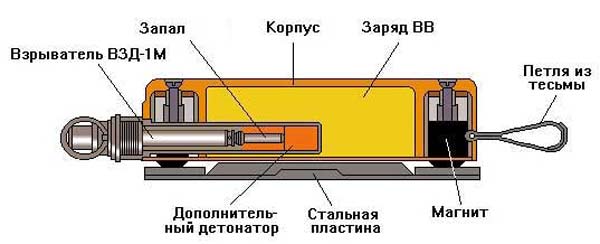

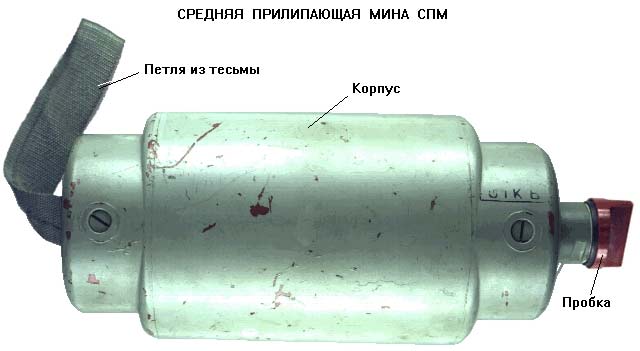

Мина СПМ состоит из корпуса, заряда ВВ, 2-ух магнитов и взрывателя медленного действия ВЗД-1M либо ВЗД-20М. Любая мина оснащается металлической пластинкой, поясным ремнем с карабином (один на две мины) и гаечным ключом (один на восемь мин). Корпус мины - пластмассовый, оснащен зарядом ВВ (морская смесь МС) с доп детонатором, помещенным в стакане. В внешнем конце стакана имеется внутренняя резьба для ввинчивания взрывателя ВЗД-1М. При хранении мины в очко для взрывателя ввинчена пробка. В кармашках корпуса при помощи винтов закреплены магниты. В одном из торцов корпуса закреплена петля из тесьмы, которая служит ручкой для переноски. Железная пластинка служит для замыкания магнитов и уменьшения их воздействия на компас при доставке мины водолазом к подрываемому объекту. В пластинке имеются отверстия для поясного ремня, при помощи которого мина крепится и переносится на поясе водолаза. Мина СПМ при взрыве образует пробоину площадью: - в железном листе шириной 16 мм - до 0,2 м; шириной 30 мм - до 0,15 м; - в подводной части корпуса судна при толщине обшивки 5 мм - до 0,8 м2; при толщине обшивки 8 мм - до 0,4 м. Взрыватель медленного действия ВЗД-1М - механический, состоит из корпуса, резьбовой втулки, ударного механизма с замедлителем, крышки и запала МД-5М. Корпус имеет внутренние резьбы на одном конце - для ввинчивания запала МД-5М, на другом конце - для ввинчивания ударного механизма. Со стороны запала корпус герметизирован мембраной. Втулка служит для ввинчивания взрывателя в мину. Венчик втулки имеет шестигранную форму для гаечного ключа. Ударный механизм состоит из втулки, ударника с резаком, металлоэлемента, боевой пружины, чеки с кольцом. Чека, проходя через отверстия во втулке и отверстие в штоке ударника, держит его на боевом взводе. Металлоэлемент установлен в отверстия втулки под резаком. Для защиты резака и металлоэлемента служит крышка, которая навинчивается на втулку ударного механизма. Для герметизации взрывателя и его соединения с миной служат резиновые прокладки. Каждый взрыватель оснащается шестью сменными металлоэлементами № 1, 3, 5, б, 7 и 8. Во взрывателе установлен металлоэлемент № 6. Другие 5 металлоэлементов в картонном пакете укладываются в футляр вкупе со взрывателем. После выдергивания чеки у взрывателя ВЗД-1М резак под действием боевой пружины перерезает металлоэлемент. По окончании перерезания ударник освобождается и накалывает запал МД-5М, который взрывается и вызывает взрыв доп детонатора и заряда ВВ мины. Взрыватель медленного действия ВЗД-20М. Мина СПМ со взрывателем ВЗД-20М взрывается через установленное время замедления. Закрепление мины СПМ на подрываемом объекте делается за счет 2-ух дугообразных магнитов, закрепленных на плоской нижней поверхности мины. Взрыв мины происходит по истечении данного срока замедления взрывателя медленного действия типов ВЗД-1М либо ВЗД-20М. Никаких сенсоров цели мина не имеет. Частей неизвлекаемости и самоликвидации не имеет.

Подготовка и установка мины СПМ

Подготовка мины СПМ к установке делается заранее - конкретно до выхода к подрываемому объекту. В случае установки мины в воде подготовка ее к установке делается на суше. Для подготовки к установке мины СПМ со взрывателем ВЗД-1М нужно: - выбрать металлоэлемент, номер которого соответствует данному времени замедления с учетом температуры среды; - отвинтить крышку взрывателя и убедиться в исправности резака; - поменять по мере надобности металлоэлемент и загнуть его концы вокруг втулки по ходу часовой стрелки (либо бросить металлоэлемент № 6); - намотать крышку на взрыватель до отказа; вывинтить пробку из очка для взрывателя; ввинтить запал МД-5М в корпус взрывателя; - воткнуть взрыватель в мину и закрепить его завинчиванием втулки поначалу рукою, а потом гаечным ключом до отказа (взрыватель вставляется в мину так, чтоб кольцо чеки было обращено в сторону выпуклой части мины либо вбок); - в случае переноски мины на поясе присоединить к мине поясной ремень. Для подготовки к установке мины СПМ со взрывателем ВЗД-20М нужно: - приготовить взрыватель ВЗД-20М, зачем установить поворотом ручки против хода часовой стрелки данное время замедления и снарядить взрыватель особым запалом; - установить взрыватель запалом в очко мины так, чтоб выступ с пусковой чекой на корпусе взрывателя был обращен в сторону выпуклой части мины; - завинтить резьбовую втулку в очко мины ключом до отказа; в случае переноски мины на поясе присоединить к мине поясной ремень. Для установки мины СПМ нужно: - выбрать на объекте место с ровненькой поверхностью; - отделить мину от металлической пластинки (отделение делается сдвигом мины с пластинки); - установить мину на подрываемый объект (для более плотного прилегания магнитов к металлической поверхности объекта мину следует притереть, в случае сильного загрязнения поверхности в месте установки мины ее следует за ранее перед установкой мины очистить ножиком; - при установке мины водолазом под водой мина поначалу отделяется от пластинки, прикрепляется к подрываемому объекту, а потом от мины отстегивается карабин поясного крепления); - придерживая мину рукою, выдернуть чеку из взрывателя ВЗД-1М (пусковую чеку из взрывателя ВЗД-20М).

Обезвреживание мины СПМ

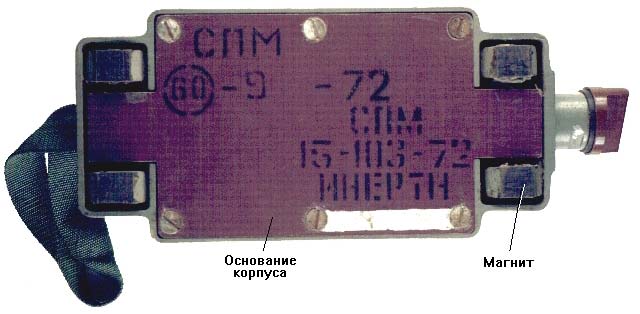

Мины СПМ с взрывателем ВЗД-1М, установленные на замедление до 6 ч, обезвреживать воспрещается. Мины, установленные на замедление более 6 ч, разрешается обезвреживать, если с момента их запуска прошло менее 1/3 срока замедления. Для обезвреживания мины нужно: - осторожно вывинтить ключом втулку и извлечь взрыватель; - вывинтить запал МД-5М из корпуса взрывателя: - снять мину с места установки. Обезвреживание мины СПМ, установленной со взрывателем ВЗД-20М, делается в согласовании с требованиями обезвреживания взрывателя ВЗД-20М. Цвет - Темно-коричневый либо сероватый (шаровой). Маркировка накладывается темной краской на днищевую крышку. В левом верхнем углу маркировка наложеная заводом-изготовителем корпуса мины: СПМ - шифр изделия. Число 60 в круге - шифр завода-изготовителя, 9 - номер партии, 72 - год производства. Справа понизу стандартная маркировка изделия. СПМ- шифр изделия, 15- шифр снаряжательного завода, 103-номер партии. 72- год производства. Заместо шифра ВВ обозначено "ИНЕРТН" и ниже инертность мины доказана белоснежной полосой. Может быть полное либо неполное дублирование маркировки на верхней поверхности мины. Укупорка - 8 мин уложены в древесный ящик размерами  66 на 59 и на 23 см. Вес брутто 45 кг. В ящик не считая мин уложены 4 поясных ремня, 1 гаечный ключ,  2 пенала для запалов МД-5М. Взрывателями и запалами мины не оснащаются. Тактико-технические свойства мины СПМ Тип - таймерная объектная фугасная Корпус - пластмасса (бакелит либо фенопласт) Масса, кг - 3,0 Масса ВВ (МС), кг - около 1,0 Габариты, мм - 280×115×75 Используемый взрыватель ВЗД-1М либо ВЗД-20М Применяемый запал МД-5М Время до взрыва: - со взрывателем ВЗД-1М - 15 мин.- 40 суток (устанавливается по номеру металлоэлемента и температуре) - со взрывателем ВЗД-20М - 1-20 часов (устанавливается дискретно 1, 2.5, 4, 6, 8, 10, 12, 14, 16, 18, 20 часов) Температурный спектр внедрения, град - с взрывателем ВЗД-1М - -20°C / +40°C - с взрывателем ВЗД-20М - -50°C / +60°C Удерживающая сила магнитов, кг - 40-60 Допускаемая глубина воды, м: - с взрывателем ВЗД-1М - до 60 - с взрывателем ВЗД-20М - до 40 Продуктивность: - мина образует сквозную пробоину в железном листе шириной, мм 30 - размеры пробоины, мм 400х350 Гарантийный срок хранения - 10 лет
