Взрывательное устройство ВУЗ-8 (СССР)

Взрывательное устройство ВУЗ-8 предназначается для одновременного взрывания группы подрывных зарядов при помощи подрывной машинки либо взрывателей медленного действия (ВЗД-3М, ВЗД-6ч, ВЗД-144, ВЗД-144Ч и ВЗД-20М). Воспрещается использовать взрывательные устройства ВУЗ-8 в районах работающих радиостанций на расстояниях наименее 100 м - от радиостанций мощью до 5 кВт; 1000 м - от радиостанций мощью 50-100 кВт.

Устройство ВУЗ-8

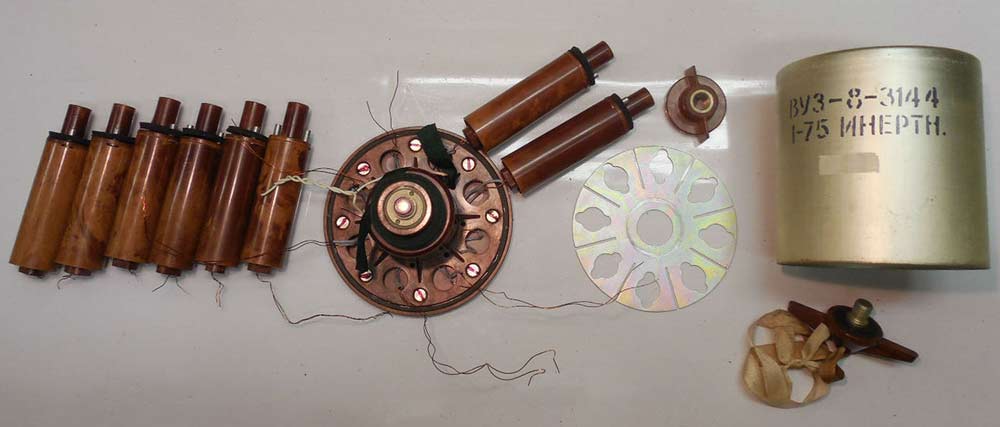

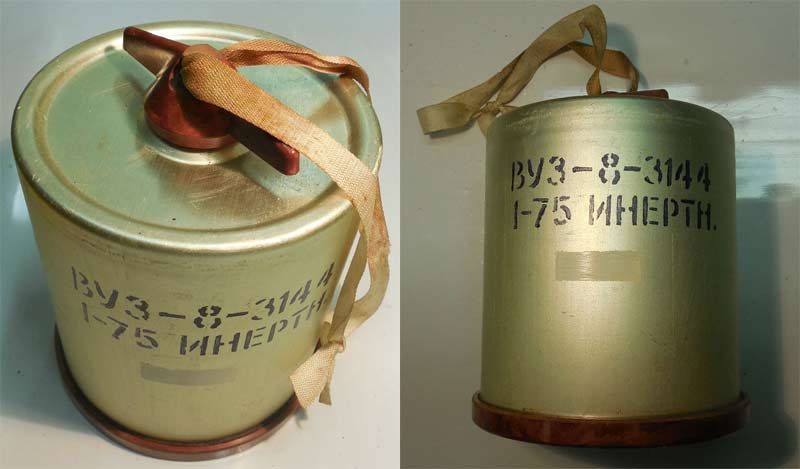

Взрывательное устройство ВУЗ-8 состоит из импульсного генератора, восьми пусковых устройств и кожуха. Импульсный генератор служит для выработки электроэнергии, нужной для приведения в действие пусковых устройств. Генератор смонтирован в пластмассовом корпусе, имеющем уширенное основание. Генератор состоит из кольцевого неизменного магнита с магнитопроводом, индукционной катушки, якоря со штоком и контактного устройства. Сверху на торце корпуса генератора закреплена втулка с капсюлем-воспламенителем и вышибным зарядом. На верхнем конце втулки имеется внешняя резьба для навинчивания взрывателя. Снаружи на высшей части корпуса генератора намотана капроновая лента, которая употребляется для привязки генератора на подрываемом объекте. Пусковые устройства служат для накола запалов МД-5М, устанавливаемых в подрывные заряды. Пусковые устройства соединены проводами с генератором. Каждое пусковое устройство состоит из пластмассового корпуса, снутри которого располагаются провода и накольное устройство. Накольное устройство смонтировано во втулке и состоит из электровоспламенителя НХ-ПЧ, присоединенного к проводам, и ударника, закрепленного срезной чекой в железной втулке, Свободная часть резьбы во втулке служит для ввинчивания в нее запала МД-5М. Провода имеют длину 20 м и свободно разматываются при вытягивании их из корпуса пускового устройства. Кожух служит для защиты узлов ВУЗ-8 в транспортном положении. В транспортном положении пусковые устройства установлены в гнездах основания генератора и закреплены при помощи разрезной шайбы с отверстиями, насаженой на втулку генератора и пусковые устройства. Шайба закреплена гайкой, навинченной на резьбу втулки. Для исключения срабатывания в транспортном положении генератор зашунтирован обрывным проводом, который пропущен через отверстия в гайке. При подготовке ВУЗ-8 к установке при отвинчивании гайки провод обрывается. Кожух надет на генератор и пусковые устройства сверху и зажат к основанию ручкой с винтом. К ручке прикреплена петля из капроновой ленты для переноски ВУЗ-8. Взрывательное устройство ВУЗ-8 оснащается в войсках взрывателем медленного действия (ВЗД-3М, ВЗД-6ч либо ВЗД-144 и др.) и запалами МД-5М (8 штук). Для размещения взрывателя и запалов в комплекте каждого взрывательного устройства имеются две пластмассовые коробки.

Принцип деяния ВУЗ-8

По истечении данного времени замедления взрыватель, навинченный на втулку генератора, срабатывает и накалывает капсюль-воспламенитель. От луча огня капсюля-воспламенителя зажигается вышибной заряд. Газы, образовавшиеся при сгорании вышибного заряда, толкают шток якоря. При движении шток нижним концом поначалу замыкает контакты контактного устройства и этим подключает пусковые устройства к индукционной катушке генератора. При предстоящем движении шток толкает якорь. Якорь при перемещении размыкает магнитную цепь в магнитопроводе кольцевого магнита, что вызывает резкое изменение магнитного потока. В итоге этого в индукционной катушке индуктируется ЭДС, под действием которой по пусковым устройствам протекает электронный ток. Электровоспламенители срабатывают и образовавшиеся при всем этом газы толкают ударники. Срезные чеки ударников срезаются и ударники накалывают запалы МД-5М, ввинченные в пусковые устройства. Запалы взрываются и вызывают взрыв подрывных зарядов. Приведение в действие ВУЗ-8 от подрывной машинки либо другого источника тока делается при помощи пускового устройства, отрезанного от ВУЗ-8. В данном случае пусковое устройство присоединяется проводами к электровзрывной цепи, а потом навинчивается на втулку генератора. При подаче импульса тока от подрывной машинки пусковое устройство срабатывает и накалывает капсюль-воспламенитель генератора. Дальше действие ВУЗ-8 аналогично описанному ранее.

Применение ВУЗ-8

Взрывательное устройство ВУЗ-8, обычно, применяется с подрывными зарядами СЗ-4П, СЗ-1П, КЗУ-2 и КЗК для разрушения разных железных конструкций. Одним взрывательным устройством можно сразу подорвать до восьми зарядов. Для взрывания более восьми зарядов применяется каскадное соединение ВУЗ-8. При помощи 2-ух ВУЗ-8, соединенных в каскад, можно и подорвать до 15 зарядов, при помощи 3-х - до 22 зарядов. Подрываемые заряды должны размещаться в радиусе менее 20 м, считая центром место установки ВУЗ-8. Малое расстояние меж примыкающими зарядами должно быть более 1 м. Для установки ВУЗ-8 нужно: - установить и закрепить на подрываемом объекте подрывные заряды; - выбрать место для установки генератора ВУЗ-8 (генератор устанавливается в центре группы взрываемых зарядов не дальше 20 м от более удаленных зарядов); - вывинтить ручку и снять кожух; - отвинтить гайку (при всем этом обрывается провод, шунтирующий генератор); - снять шайбу, вытащить пусковые устройства из гнезд основания и положить их рядом с местом установки генератора; - закрепить генератор при помощи ленты на месте установки; - поочередно по одному разнести пусковые устройства к установленным зарядам, ввинтить в пусковые устройства запалы МД-5М и ввинтить их в запальные гнезда зарядов (разноска пусковых устройств и ввинчивание запалов может выполняться сразу несколькими номерами, входящими в расчет, назначенный для подрывания объекта; при разноске пусковых устройств во избежание обрыва проводов пусковое устройство необходимо держать так, чтоб торец, из которого растягиваются провода, был ориентирован в сторону генератора); - приготовить взрыватель медленного действия (ВЗД-3М, ВЗД-6ч, ВЗД-144, ВЗД-144Ч, ВЗД-20М) либо подрывную машинку; - после удаления личного состава на неопасное расстояние намотать взрыватель на втулку генератора. Подготовка и установка взрывателей медленного действия выполняются в согласовании с правилами их внедрения. При соединении 2-ух либо нескольких ВУЗ-8 в каскад одно из пусковых устройств первого ВУЗ-8 навинчивается на втулку генератора второго, второго ВУЗ-8 - на втулку третьего и т.д. Взрыватель медленного действия либо пусковое устройство (в случае приведения в действие от подрывной машинки) устанавливается на генератор первого ВУЗ-8 в последнюю очередь после установки пусковых устройств с запалами МД-5М во все подрываемые заряды и соединения ВУЗ-8 в каскад. Оставшиеся свободными пусковые устройства могут быть применены для дублирования взрыва более принципиальных зарядов (в заряд устанавливается два пусковых устройства). Свободные пусковые устройства могут закрепляться совместно с генератором либо отрезаться от него. При отрезании пусковых устройств нужно смотреть, чтоб концы проводов, оставшиеся на генераторе, не замыкались. Куцее замыкание концов проводов приводит к отказу в действии ВУЗ-8. Для установки ВУЗ-8 с приведением в действие от подрывной машинки (либо другого источника тока) нужно: - отрезать одно пусковое устройство; - зачистить концы проводов, выходящие из пускового устройства; - присоединить пусковое устройство к проводам электровзрывной цепи, идущим с подрывной станции, и изолировать сростки; - после закрепления генератора и ввинчивания пусковых устройств с запалами МД-5М во все заряды намотать пусковое устройство на втулку первого генератора. Приведение в действие ВУЗ-8 в данном случае делается с подрывной станции в требуемый момент по команде. По мере надобности взрывательное устройство ВУЗ-8 быть может приведено в действие от взрывателя МУВ (МУВ-2 либо МУВ-3 без металлоэлемента) методом выдергивания боевой чеки взрывателя при помощи длинноватой растяжки из убежища.

Обезвреживание ВУЗ-8

Взрывательные устройства ВУЗ-8, установленные с взрывателем ВЗД-3М, обезвреживать воспрещается. Обезвреживание ВУЗ-8, установленных со взрывателями ВЗД-6ч, ВЗД-144, ВЗД-144ч либо ВЗД-20М, делается в согласовании с правилами обезвреживания обозначенных взрывателей. После снятия взрывателя нужно: - перерезать по одному провода, идущие от генератора к пусковым устройствам; - вывинтить пусковые устройства вкупе с запалами МД-5М из зарядов и вывинтить запалы из пусковых устройств; - снять ВУЗ-8; - снять заряды. Для обезвреживания ВУЗ-8, установленного с приведением в действие от подрывной машинки, нужно: - дисконнектнуть подрывную машинку от магистральных проводов и изолировать концы проводов; - подойти к месту установки ВУЗ-8 и отрезать по одному провода пускового устройства, навинченного на втулку генератора, от магистральных проводов; - отрезать по одному провода, идущие от генератора к пусковым устройствам; - вывинтить пусковые устройства из зарядов и вывинтить запалы МД-5М из пусковых устройств; - снять ВУЗ-8; снять заряды. Снятые ВУЗ-8 устанавливать повторно воспрещается. Главные тактико-технические свойства ВУЗ-8 Тип - Электромеханический Масса 1,7 кг Поперечник 120 мм Высота  145 мм Количество сразу взрываемых зарядов - До 8 шт. Расстояние до зарядов - До 20 м Время, нужное на установку на объекте - До 6 минут Допустимая глубина внедрения в воде - До 10 м Температурный спектр применения  ±50°С
