Взрыватель замедленного действия ВЗД-144ч (СССР)

18 май 2025, Воскресенье
13
0
Взрыватели медленного действия ВЗД-144ч предназначаются для автоматического взрывания подрывных зарядов (инженерных мин) по истечении заблаговременно установленного времени замедления.

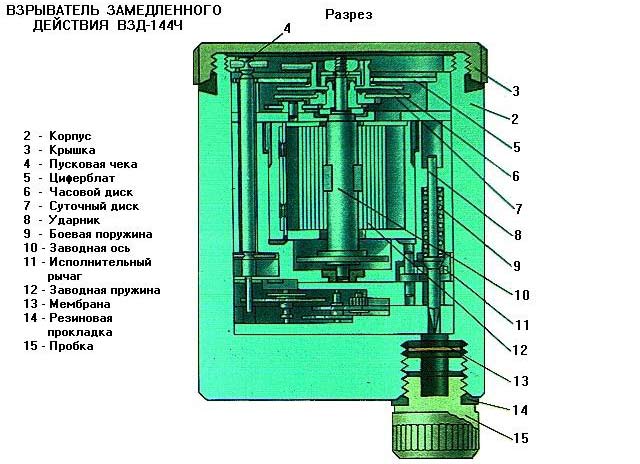

Устройство и принцип деяния взрывателя ВЗД-144ч

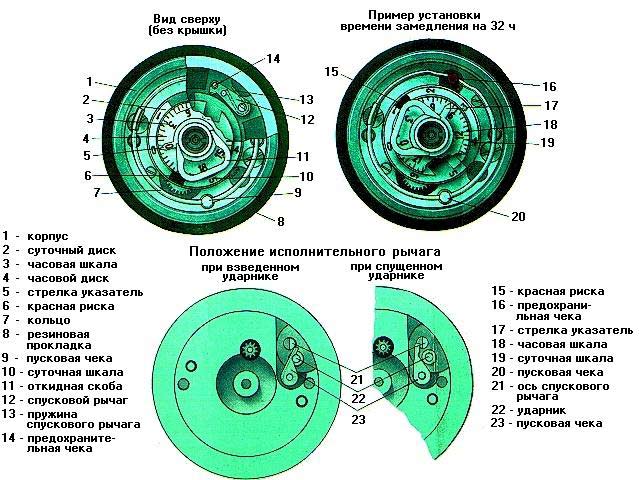

Взрыватель ВЗД-144ч применяется для взрывания только табельных подрывных зарядов, отличается от взрывателя ВЗД-144 уменьшенной длиной корпуса и отсутствием узла крепления. Он не имеет замыкателя и снаряжается только запалом МД-5М. Накол запала МД-5М делается конкретно жалом ударника. Устройство устройств взрывателя ВЗД-144ч (часового, установки времени замедления, ударного и спускового) и принцип деяния подобны устройству устройств и принципу деяния взрывателя ВЗД~144.

Подготовка, установка и обезвреживание взрывателя ВЗД-144ч

Подготовка, установка и обезвреживание взрывателя ВЗД-144ч выполняются так же, как и взрывателя ВЗД-144 в случае внедрения его с запалом МД-5М.

Учебный взрыватель У-ВЗД-144ч

Учебный взрыватель отличается от боевого тем, что ударник заместо нажимала имеет удлиненный стержень, а в резьбовом отверстии под запал отсутствует диафрагма (взрыватель без пробки не герметичен). Учебный взрыватель может применяться неоднократно Он оснащается упором для взведения ударника и ключом для заводки пружины часового механизма. Применение учебного взрывателя У-ВЗД-144ч аналогично применению учебного взрывателя У-ВЗД-144 с запалом У-МД-5М Главные технические свойства взрывателя ВЗД-144ч Тип - Механический, с часовым замедлителем Масса 350 гр. Поперечник 51,5 мм Длина с запалом МД-5М  - 122 мм Время замедления - от 30 минут до б суток Точность срабатывания при установке на замедление: - от 30 минут до 1,5 ч - до ±10 минут - от 2 ч до 3 суток - до ±10% - выше 3 суток - до ±5% Стоимость деления шкалы - 30 минут Взрыватель герметичен, позволяет установку в воде на глубине - до 1 м Температурный спектр применения  ±50°С

Источник: dogswar.ru
