Взрыватель замедленного действия ВЗД-20М (СССР)

Взрыватели медленного действия ВЗД-20М предназначаются для автоматического взрывания подрывных зарядов (инженерных мин) по истечении заблаговременно установленного времени замедления.

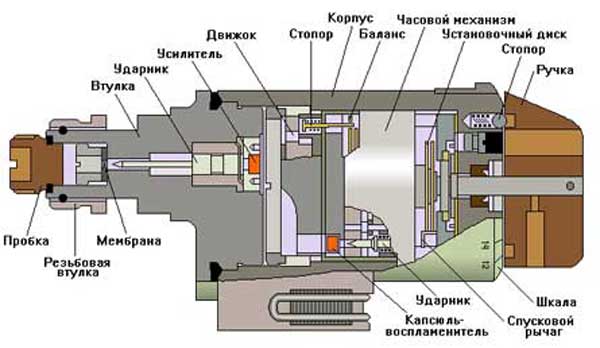

Устройство взрывателя ВЗД-20М

Взрыватель ВЗД-20М рекомендуется использовать для взрывания в воде прилипающих мин СПМ и УПМ и табельных подрывных зарядов. Он состоит из корпуса, часового механизма, механизма установки времени замедления, пускового, ударного и спускового устройств, накольно-воспламенительного устройства и запала (специального либо МД-5М).Корпус служит для размещения устройств взрывателя. На цилиндрической поверхности корпуса нанесена шкала с числами указывающими время замедления в часах. Для обеспечения способности установки требуемого времени замедления при отсутствии видимости, напротив нулевого деления шкалы на корпусе имеется выступ. Часовой, ударный и спусковой механизмы такие же как и у взрывателя ВЗД-144. Механизм установки времени замедления состоит из 2-ух дисков - установочного и предохранительного закрепленных на втулке и ручки. Втулка установлена на заводной оси. Установочный диск закреплен на втулке бездвижно. На установочном диске имеются 11 пазов соответственных времени замедления на шкале. Предохранительный диск имеет один паз. Он может поворачиваться вкупе с ручкой против часовой стрелки. Совмещением паза предохранительного диска с подходящим пазом установочного диска устанавливается время замедления. На образующие установочного и предохранительного дисков опирается отогнутый конец спускового рычага и скользит по ним при повороте дисков в момент установки времени замедления и во время хода часового механизма. При ходе часового механизма заводная ось вкупе с дисками делает один полный оборот на 24 часа. При истечении установленного времени конец спускового рычага проваливается в совмещенные пазы дисков и взрыватель срабатывает. На ручке имеется риска-указатель. Положение ручки на том либо ином делении шкалы фиксируется подпружиненным шариковым стопором, входящим в гнезда на ручке Направление вращения ручки обозначено стрелкой. Оборотному вращению ручки препятствуют защелки. Пусковой механизм состоит из подпружиненного движка, пусковой чеки и подпружиненного стопора. Стопор упирается упирается в движок и держит подзаведенный баланс часового механизма. Движок удерживается в транспортном положении пусковой чекой, которая зафиксирована скобой, насаженой на выступ корпуса. При выдергивании пусковой чеки движок под действием пружины перемешается. Отверстие в движке совмещается со стопором. Стопор под действием пружины заходит в отверстие и высвобождает баланс. Накольно-воспламенительное устройство состоит из капсюля-воспламенителя, усилителя, втулки с ударником, закрепленным срезной чекой. Усилитель и втулка с ударником расположены во втулке, ввинченной в корпус взрывателя. Втулка имеет резьбовое отверстие для ввинчивания запала, закрытое пробкой. Для герметизации имеется мембрана. На втулке закреплена резьбовая втулка, при помощи которой взрыватель крепится в прилипающих минах СПМ и УПМ. Особый запал применяется для снаряжения взрывателя в случае использования его с прилипающими минами СПМ и УПМ. Он состоит из втулки с капсюлем-воспламенителем и капсюля-детонатора №8-А, закрепленного во втулке на эпоксидном клее. При хранении капсюль-воспламенитель закрыт колпачком. Герметизация соединения запала с миной и взрывателем обеспечивается резиновыми прокладками. Запал МД-5М применяется для снаряжения взрывателя в случае использования его с табельными подрывными зарядами. Взрыватели ВЗД-20М хранятся с заведенной заводной пружиной и взведенным ударником с установкой ручки на нулевом делении шкалы.

Принцип деяния взрывателя ВЗД-20М

При выдергивании пусковой чеки освобождается баланс и запускается часовой механизм. При работе часового механизма поворачиваются установочный и предохранительный диски. По истечении установленного времени замедления совмещенные пазы на дисках подходят к концу спускового рычага, опирающегося на образующие дисков. Рычаг под действием пружины проваливается в совмещенные пазы. Ось рычага поворачивается и высвобождает исполнительный рычаг. Исполнительный рычаг, делая поворот, высвобождает ударник, который накалывает капсюль-воспламенитель. Луч огня от капсюля-воспламенителя воспламеняет усилитель. Газы, образовавшиеся при сгорании усилителя, толкают ударник. При всем этом срезается срезная чека и ударник накалывает запал, ввинченный во взрыватель. Запал взрывается и вызывает взрыв мины (подрывного заряда).

Подготовка и установка взрывателя ВЗД-20М

Взрыватель ВЗД-20М применяется приемущественно для взрывания прилипающих мин СПМ и УПМ и подрывных зарядов, устанавливаемых в воде на глубинах до 40 м. Для подготовки взрывателя нужно: - установить данное время замедления поворотом ручки против хода часовой стрелки, совместив риску-указатель на ручке с подходящим делением шкалы; - снарядить взрыватель подходящим запалом, зачем вывинтить пробку и ввинтить на место ее запал до отказа (в случае .использования запала МД-5М на него надевается резиновая прокладка, снятая с пробки). Установка данного времени при отсутствии видимости (ночкой, мод водой) может выполняться методом отсчета количества щелчков шарикового фиксатора при повороте ручки против хода часовой стрелки. Для этого нужно на ощупь убедиться, что ручка стоит риской-указателем против выступа на корпусе, и после чего медлительно поворачивать ручку против часовой стрелки, отсчитывая шелчки. Один щелчок соответствует установке времени замедления на 20 ч; 2 щелчка - на 18 ч; 3 щелчка - на 16 ч и т. д. с уменьшением на 2 ч; 9 щелчков - на 4 ч; 10 щелчков - на 2,5 ч; 11 щелчков - на 1 ч. Конструкция взрывателя позволяет до удаления пусковой чеки изменять время замедления методом поворота ручки против хода часовой стрелки поначалу на нулевое деление шкалы, а потом на соответственное данному времени замедления деление шкалы. Воспрещается поворачивать ручку по ходу часовой стрелки. Это может привести к поломке взрывателя либо досрочному срабатыванию. Установка взрывателя в мины (заряды), используемые под водой, делается заранее на суше. В мины (заряды), используемые на суше, взрыватель устанавливается конкретно перед креплением мины (заряда) на объекте. Для установки взрывателя в табельный подрывной заряд нужно ввинтить взрыватель с запалом МД-5М в резьбовое запальное гнездо заряда усилием руки. Мина (заряд), оснащенная взрывателем, устанавливается на подрываемый объект (крепится на нем) в более уязвимом месте. Запуск взрывателя делается после окончания всех работ по установке и подготовительной маскировке мины (заряда). Для запуска взрывателя нужно: - убедиться в корректности установки данного времени замедления; - отбросить скобу пусковой чеки с выступа корпуса: придерживая мину (заряд), выдернуть пусковую чеку; замаскировать совсем место установки и отступить от него. Время замедления начинает исходить с момента выдергивания пусковой чеки. Воспрещается: - разбирать взрыватель; - устанавливать время замедления меж рисками на шкале, обозначенными числами; - поворачивать ручку по ходу часовой стрелки; извлекать заблаговременно пусковую чеку; - изменять время замедления после удаления пусковой чеки (это может привести к досрочному срабатыванию взрывателя); - устанавливать во взрыватель извлеченную из него пусковую чеку.

Обезвреживание взрывателя ВЗД-20М

Взрыватели, установленные на замедление наименее 2,5 ч, обезвреживать воспрещается. Разрешается обезвреживать взрыватель ВЗД-20.М, если до истечения времени замедления осталось более 2,5 ч. Для обезвреживания нужно: - вывинтить взрыватель вкупе с запалом из мины (подрывного заряда); - вывинтить из взрывателя запал; - светиться мину (заряд) с места установки. Воспрещается снимать с места установки мину УПМ, установленную с взрывателем неизвлекаемости ЭН. Снятые взрыватели уничтожаются взрывом затратного заряда массой более 200 г. Воспрещается обезвреживать взрыватели, не сработавшие в данное время. Такие взрыватели уничтожаются на месте установки. Главные технические свойства взрывателя ВЗД-20М Тип - Механический, с часовым замедлителем Масса (без запала) 550 г Габаритные размеры (без запала): - длина  155 мм - высота  62,5 мм - диаметр  50 мм Время замедления - 1; 2,5; 4; 6; 8; 10; 12; 14; 16; 18 и 20 ч Точность срабатывания при установке на замедление: - 1 ч - - ±12% - 6-10 ч - ±6% - 12-20 ч  - ±3% Взрыватель позволяет установку в воде на глубине - до 40 м Температурный спектр внедрения - от -50 до +60°С
