Противодесантная мина ЯРМ (СССР)

Противодесантная якорная речная мина ЯРМ предназначается  для выведения из строя плавсредств  противника (плавающие транспортеры, авто, катера, баржи, лодки, амфибии, паромы и т.п.) при преодолении ими аква препядствий (рек, озер, водохранилищ и т.п.). Применяется на озерах, реках, маленьких водохранилищах.

Устройство мины ЯРМ

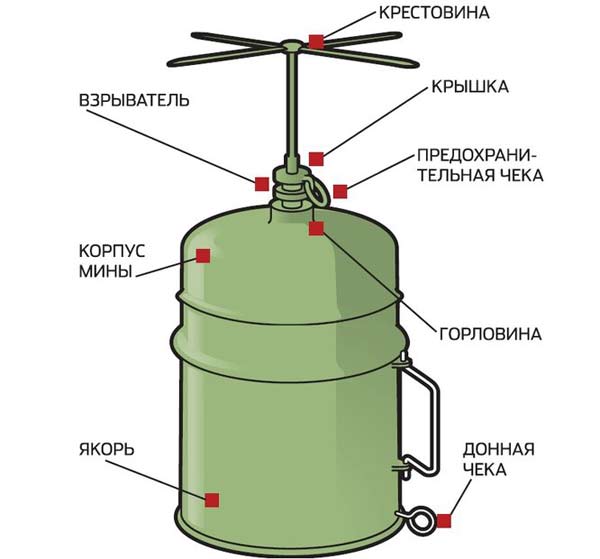

Мина ЯРМ состоит из корпуса с зарядом ВВ, взрывателя ВРМ с крестовиной и якоря с механизмом автоматической установки на данное заглубление. Корпус железный, сварной, в нижней части снутри его приварен конус, заполненный зарядом ВВ. Свободный объем снутри корпуса служит камерой плавучести. Сверху на корпусе имеется очко под взрыватель. При хранении и транспортировке очко закрыто пробкой. В нижней части корпуса имеется горловина для заливки ВВ, закрытая затычкой с ушком для крепления конца минрепа (троса), соединяющего корпус мины с якорем. К горловине прикреплены две стойки, служащие для соединения корпуса мины с якорем в транспортном положении. Якорь служит для автоматической установки мины на данное заглубление и удержания ее на месте установки. Якорь выполнен в форме цилиндра с дном и перегородкой сверху, на которую в транспортном положении опирается корпус мины. Снаружи на якоре закреплена ручка для переноски мины. Снутри якоря к дну прикреплены стойки, меж которыми закреплен на оси барабан с намотанным на нем минрепом железным тросом), имеющим длину 12 м. Верхний конец минрепа проходит через отверстие в перегородке и при помощи вертлюга прикреплен к корпусу мины. На щеках барабана имеется по два фигурных выреза, в которые заходит подпружиненный стопор. К дну якоря сверху прикреплен доп груз в виде кольца. В углублении дна якоря снизу помещен груз массой 2 кг, имеющий форму кольца. На грузе имеется подпружиненная поворотная скоба, которая при установке мины поворачивается перпендикулярно плоскости груза и наращивает сцепление груза с дном водоема. Груз соединен тросом со штоком стопора. Свободная длина троса определяет заглубление мины на 0,1-0,3 м. Для регулировки заглубления часть троса закреплена на грузе 4-мя винтами. При поочередном вывинчивании каждого винта, свободная длина троса возрастает на 10 см и соответственно возрастает заглубление. Если выкрутить все четыре винта, то заглубление мины будет 0,5-0,7 м. При установке мины в водоемах с илистым дном для обеспечения заглубления мины на 0,1-0,3 м нужно вывинтить винт №1. В транспортиром положении мины груз удерживается в выемке дна днищем и донной чекой, Донная чека проходит в отверстия в закраинах якоря и нижних концах стоек, закрепленных верхними концами в горловине корпуса мины, и через отверстие винта, ввинченного во втулку днища. Винт упирается в шток стопора. Этим обеспечиваются в транспортном положении соединение корпуса мины с якорем и фиксация стопора барабана в верхнем положении. Взрыватель речной мины ВРМ механический с сладким предохранителем состоит из корпуса, втулки, ударника, боевой пружины, колпачка, пружины колпачка, тяги, 2-ух шариков, удерживающих ударник во взведенном положении, головки с опорной шайбой, сладкого предохранителя (шашка с отверстием), крышки и предохранительной чеки в виде вилки с кольцом. Втулка в корпусе взрывателя и тяга в головке закреплены с помощью винтов. Сверху взрыватель при хранении закрыт резиновым колпачком, Снизу в корпусе взрывателя закреплен стакан с детонатором (тетрил, 27 г) и капсюлем-детонатором М-1. Взрыватель поступает в войска с железным вкладышем, установленным на место сладкого предохранителя. На корпусе взрывателя имеются внешняя резьба для ввинчивания в очко мины, гнезда для радиусного ключа и отверстие, закрытое пробкой. Разборка взрывателя воспрещается. Разрешается только замена железного вкладыша на сладкий предохранитель. Крестовина служит для передачи усилия от плавсредства взрывателю. Стойка крестовины надевается на головку взрывателя и фиксируется пружинной защелкой.

Принцип деяния мины ЯРМ

Перед сбрасыванием мины в воду выдергиваются предохранительная чека из взрывателя и донная чека из якоря. При сбрасывании мины в воду от якоря отделяется днище, груз выпадает из выемки дна якоря и, повисая на тросе (положение I), оттягивает стопор, который выходит из зацепления со щеками барабана, Барабан получает возможность свободно крутиться. Минреп сматывается с барабана, а якорь погружается в воду (положение II); корпус мины при всем этом плавает на поверхности воды. Когда груз добивается дна водоема (положение III), натяжение грузового троса уменьшается, стопор под действием пружины заходит в фигурные вырезы на щеках барабана и сматывание минрепа прекращается. Якорь, продолжая погружаться до дна водоема, увлекает под воду корпус мины на заглубление, данное длиной троса (положение IV). После погружения взрывателя мины в воду растворяется сладкий предохранитель и мина перебегает в боевое положение. (Время растворения сладкого предохранителя от 10 мин при температуре воды +20°С до 40 мин при температуре воды около 0°С.). При воздействии плавсредства на крестовину головка взрывателя наклоняется и тянет за собой тягу с колпачком ввысь. Колпачок, сжимая пружину колпачка, движется вверх и тянет за собой ударник до того времени, пока шарики выйдут из втулки. Шарики выкатываются, ударник освобождается и под действием боевой пружины накалывает капсюль-детонатор М-1, вызывая его взрыв. От капсюля-детонатора взрывается детонатор взрывателя и от него - заряд ВВ мины.

Подготовка к установке мины ЯРМ

Подготовка мин к установке делается на берегу водоема либо на плавсредстве. Для подготовки нужно; - вывинтить пробку из очка для взрывателя; - снять с взрывателя резиновый колпачок и проверить наличие предохранительной чеки; - свинтить крышку с корпуса взрывателя, снять верхнюю картонную прокладку и вытащить железный вкладыш; - установить на место железного вкладыша сладкий предохранитель, положить на него вынутую картонную прокладку, намотать крышку и надеть резиновый колпачок; - ввинтить взрыватель в очко мины с помощью ключа до отказа.

Установка мины ЯРМ

Установка мин делается с плавсредств (ПТС, лодок и др.), оборудованных простейшими приспособлениями. Для установки нужно: - снять с взрывателя резиновый колпачок и установить на головку взрывателя крестовину так, чтоб защелка вошла в кольцевую выточку на головке (крестовина не должна сниматься при подъеме ее ввысь); - удалить предохранительную чеку из взрывателя; - удалить донную чеку из якоря, приподняв мину с одной стороны и придерживая рукою днище; - придерживая днище, взять мину обеими руками и опустить ее в воду якорем вниз, с наклоном на угол менее 30° от вертикали. При установке мин нельзя допускать опрокидывания их на бок, выпадания днища и груза (кольца) до опускания мины в воду.

Обезвреживание мины ЯРМ

Мины ЯРМ, установленные в воду, обезвреживать воспрещается. По мере надобности они уничтожаются взрывами зарядов ВВ массой более 3 кг в воде поблизости от установленных мин (на расстоянии 5-8 м) либо тралением с соблюдением мер предосторожности. Разрешается расснаряжение мин, приготовленных к установке, если они не устанавливались в воду. Для расснаряжения мины нужно: - воткнуть предохранительную чеку во взрыватель; - оттянув защелку, снять с взрывателя крестовину; - вывинтить взрыватель из мины; - установить во взрыватель заместо сладкого предохранителя железный вкладыш; - надеть на взрыватель резиновый колпачок; - установить донную чеку в якорь мины и ввинтить пробку в очко мины. При повторном снаряжении мин сладкие шашки, ранее устанавливавшиеся во взрыватели, использовать воспрещается. Цвет мины - cерый (шаровый). Маркировка стандартная, накладывается темной краской на боковой стене корпуса и содержит: ЯРМ шифр мины 01-6-56 шифр завода изготовителя- номер партии- год производства Т шифр снаряжения Укупорка - Две мины с крестовинами, но  без взрывателей уложены в ящик размерами 85 на 34.5 и на 45.8 кг. Вес брутто 50 кг. 6 взрывателей уложены в железную коробку. В нее же уложены сладкие шашки. 2 железные коробки уложены в древесный ящик размерами 44 на 22 и на 20.7 см. Вес брутто 14 кг. Главные тактико-технические свойства мины ЯРМ Тип - Якорная, контактная Масса  13 кг Масса ВВ (тротил)  3 кг Высота  510 мм Диаметр  275 мм Взрыватель ВРМ Усилие срабатывания (при приложении нагрузки к крестовине) 0,6-0,9 кгс Глубина установки 1-12 м Заглубление мины (расстояние от поверхности воды до крестовины) 0,1-0,3 м Метод установки - с плавсредств Взрывоустойчивость от примыкающей мины -  Не наименее 12 м Мина удерживается якорем при скорости течения - До 1 м/с
