Противодесантная мина ПДМ-3Я (СССР)

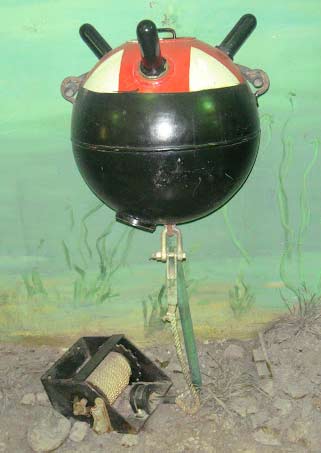

Противодесантная якорная мина ПДМ-3Я создана для минирования прибрежной зоны морей, рек и озер против десантно-высадочных средств и плавающих танков противника. Снаружи мина ПДМ-3Я очень припоминает морскую якорную мину, только несколько наименьшего размера. Вправду, при ее разработке был применен опыт моряков, но принцип срабатывания у этих снарядов различный. Мины ПДМ-3Я можно было устанавливать при глубине водоема до 10 м. Величину заглубления мины (расстояние от поверхности воды до контактных сенсоров цели - рогов) можно было регулировать в границах от 30 до 110 см. Мощнейший 15-кг заряд тротила не оставлял шансов уцелеть ни одной плавающей машине, коснувшейся мины. Правда, ставить мины можно было не поближе чем в 15 м друг от друга, по другому ударная волна заставляла срабатывать примыкающие мины.

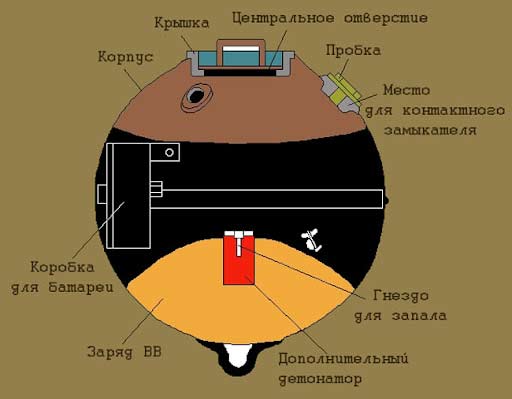

Устройство мины ПДМ-3Я

Мина ПДМ-3Я состоит из корпуса, оснащенного зарядом ВВ, 3-х контактных замыкателей, электродетонатора ЭДП-р, источника тока, сладкой рвушки, предохранительного устройства, осушителя, самоликвидатора - взрывателя ЭХВ-7 с электроконтактной пробкой и якоря. Корпус имеет форму шара поперечником 500 мм, сваренного из 2-ух полушарий. В верхнем полушарии имеются четыре очка. Центральное очко создано для установки предохранительного устройства. Через это очко при снаряжении мины в корпус инсталлируются электродетонатор, источник тока, самоликвидатор и осушитель. При хранении очко запирается крышкой, поджатой резьбовым кольцом. Другие три очка служат для ввинчивания в них контактных замыкателей и при хранении запираются пробками. На верхнем полушарии приварены две скобы для переноски корпуса и крепления его к якорю стропками при транспортировании собранной мины. На нижнем полушарии имеется очко для заливки заряда ВВ, закрытое пробкой, а снаружи приварена скоба для крепления верхнего конца минрепа. Сферическая перегородка образует камеру для заряда ВВ. В центре перегородки имеется стакан с доп детонатором и резьбовым запальным гнездом для электродетонатора ЭДП-р. На перегородке приварены скобы с зажимами для крепления самоликвидатора (взрывателя ЭХВ-7), штырь для навинчивания осушителя. Коробка служит для размещения источника тока. На коробке закреплен доп зажим для присоединения проводов от батареи, замыкателей и ЭХВ-7 (по одному проводу). Место снутри корпуса над перегородкой служит камерой плавучести. Контактный замыкатель состоит из корпуса и закрепленной в нем полой стойки, в какой смонтировано контактное устройство. Корпус имеет резьбу и восьмигранный фланец под ключ для ввинчивания в очко корпуса мины. Для герметизации служит кожаная прокладка. На высшей части корпуса имеется кольцевая проточка, в которую заходит предохранительная чека. При помощи предохранительной чеки на корпусе крепится предохранительный колпак с пружиной. На колпаке с боков для предохранительной чеки имеются две отверстия. На нижней части колпака снаружи имеется выступ, на который при сборке мины укладывается стропка сладкой рвушки, удерживающей колпак на замыкателе после удаления предохранительной чеки. Контактное устройство состоит из недвижного и подпружиненного подвижного контактных стаканчиков, замыкание которых происходит при наклоне внешнего штыря замыкателя от воздействия наехавшего на него плавсредства. В данном случае деформируется свинцовая втулка, поворачивается внутренний стержень и сдвигает подвижный стаканчик до замыкания его со стеной недвижного. Пружина обеспечивает надежность замыкания. От пружины и недвижного стаканчика через нижний торец замыкателя, выведены два провода, при помощи которых замыкатели врубаются в электровзрывную цепь мины. Один из проводов окрашен в красноватый цвет. Источник тока - батарея БАТ-3Я из 2-ух частей ЭРМТ, соединенных поочередно, имеет общее напряжение 3 В. Батарея заключена в картонную коробку, залита церезином и помещена в резиновый футляр. Сладкая рвушка служит для удержания предохранительных колпаков контактных замыкателей в оснащенной мине и автоматического освобождения колпаков после установки мины. Она состоит из автоматом раскрывающегося замка и 2-ух стропок, соединенных зажимом. В закрытом состоянии замок удерживается предохранительной чекой и сладкой шашкой. При сборке мины стройки сладкой рвушки накладываются на выступы предохранительных колпаков. При открытом откидном крюке выбирается слабина стропок, после этого они зажимаются зажимом. Откидной крюк запирается, при всем этом происходит дополнительное натяжение стропок. Конец крюка заводится в зацепление с собачкой, под которую устанавливается предохранительная чека. В коробку замка устанавливается сладкая шашка. Предохранительный устройство служит для сотворения разрыва в электронной цепи мины в целях обеспечения безопасности воззвания с ней при снаряжении и установке и для автоматического замыкания электронной цепи мины после ее установки. Он состоит из корпуса, в каком смонтировано контактное устройство, состоящее из подвижного подпружиненного штока с контактными рессорками, донышка с 4-мя контактами и контактными зажимами, сахарника, сладкого предохранителя (сладкая шашка №2 с отверстием) и предохранительной чеки. Шток удерживается предохранительной чекой и сладкой шашкой. После установки сладкой шашки шток закрепляется в верхнем положении гайкой. Сахарник запирается крышкой с отверстиями для доступа воды. Отверстия закрыты жестяной лентой, припаянной к крышке. В воде шашка растворяется, в итоге чего после установки мины шток под действием пружины перемещается и рессорками замыкает контакты, переводя мину в боевое положение. Контактные зажимы в предохранительном приборе покрашены в разные цвета (белоснежный, красноватый, зеленоватый и голубий). На донышке снизу имеются стрелки-указатели с надписями, какие провода подключаются к контактным зажимам, Концы проводов на контактных зажимах закрепляются зажимными винтами и контргайками. Осушитель служит для поглощения воды из воздуха снутри корпуса мины. Он представляет собой железную коробку, закрытую крышкой с отверстиями. Снутри коробки помещен марлевый мешочек с окисью кальция. По оси коробки проходит втулка, имеющая резьбу для крепления на резьбовом штыре снутри корпуса мины. На верхнем конце втулки имеется кольцевая проточка для скрепки, удерживающей крышку. Самоликвидатор - химический взрыватель ЭХВ-7 с электроконтактной пробкой. Предназначен для взрывания мины либо перевода ее в неопасное положение по истечении данного срока замедления. Якорь предназначен для автоматической установки мины на данное заглубление и удержания ее на месте установки. Он выполнен в виде двухосной телеги, которая служит для передвижения мины в .процессе сборки и установки. Якорь состоит из основания и вьюшки с минрепом. Основание якоря представляет собой плиту с откидным щитом. Щит в транспортном положении крепится к вьюшке стройкой с сладким разъединителем. Щит упирается во вьюшку упорами. Стропка натягивается при помощи барашковой гайки. Для наилучшего сцепления якоря с грунтом на плите и щите имеются зацепы и перо. Щит автоматом откидывается после растворения сладкой шашки в разъединителе и фиксируется в откинутом положении стопором, который, входя в зазор меж плитой и щитом, не дает щиту подниматься ввысь. Оси с роликами крепятся к плите винтами. Оси дополнительно соединены меж собой и с плитой стропками со скобами на концах. На плите имеются две древесные либо пластмассовые подушки, на которые опирается корпус мины и четыре скобы. Скобы употребляются для крепления корпуса на якоре стропками с талрепами и при транспортировке (погрузке) собранной мины. На плите имеются рельсовые захваты для закрепления мины на минном рельсовом пути. Захваты имеют винты и пружины. При ослаблении винтов мина может прокатываться по рельсовому пути без снятия захватов. Вьюшка с минрепом закреплена на плите основания болтами. Она имеет раму, в какой на оси закреплен барабан с наматываемым на него минрепом. На одной из щек барабана имеются отверстия для щеколды. Один конец оси барабана имеет квадратное сечение. На него надевается ручка при намотке минрепа и регулировке тормоза. 2-ой конец оси имеет резьбу, на которую навинчивается гайка, поджимающая лапистую пружину. Поджатием пружины гайкой регулируется тормозное усилие барабана. Гайка после регулировки тормозного усилия фиксируется контргайкой. На стойке на оси закреплена щеколда для стопорения барабана после разматывания минрепа на нужную длину. Конец щеколды соединен с пружиной, отжимающей щеколду ввысь. Для удержания щеколды в нижнем положении при намотке минрепа и регулировке тормоза служит задержник, который удерживается в одном из 2-ух последних положений (подведенным под щеколду либо выведенным пружиной. Задержник выводится из-под щеколды пальцем, который установлен на зубчатой щеке барабана, при его повороте на определенный угол. Для фиксации щеколды в верхнем положении после входа ее в вырез на щеке барабана и стопорения его служит подпружиненный фиксатор. Когда щеколда удерживается задержником в нижнем положении, фиксатор упирается в щеколду, с боковой стороны. При выходе задержника из-под щеколды она подымается. Фиксатор под действием пружины заходит под щеколду снизу и не позволяет ей выйти из зацепления со щекой барабана. На высшей части рамы болтами закреплены резиновая втулка, служащая для направления минрепа и предохранения его от перетирания, и древесная либо пластмассовая подушка, в которую упирается корпус мины. Минреп - капроновый канат поперечником 15 мм, длиной 10 м, намотан на барабан. Один конец минрепа закреплен на барабане. Другой конец минрепа заделан клиновым зажимом, к которому болтом крепится скоба, служащая для присоединения этого конца минрепа к скобе, приваренной на корпусе мины снизу. На минрепе нанесены две красноватые метки, по которым устанавливается свободная длина минрепа зависимо от глубины водоема на месте установки мины. Сладкий разъединитель закреплен на раме вьюшки. К нему крепится петля стропки, удерживающей откидной щит. Разъединитель состоит из корпуса с крышкой, подпружиненного штока с чекой, сладкой шашки №34 и поворотного спускового крючка. Петля на конце стропки надевается на один конец спускового крючка. 2-ой конец крючка упирается в шток, который в поджатом положении удерживается чекой и сладкой шашкой и препятствует повороту крючка. В крышке имеются отверстия для доступа воды, которые закрыты припаянной к крышке железной пластинкой с кольцом. Штерт-груз служит для оттягивания щеколды вниз во время разматывания минрепа с барабана при погружении якоря до момента заслуги грузом дна водоема. Штерт-груз при сборке мины закрепляется на откидном щите якоря на кронштейне чекой, устанавливаемой в отверстие. Груз массой 7 кг соединен со щеколдой железным штертом (тросом) длиной 1,5 м. Для соединения штерта со щеколдой служит скоба с винтом, а на щеколде имеется отверстие. Часть троса намотана на груз. Свободная длина троса определяет заглубление мины и регулируется установкой серьги на тот либо другой виток. Серьга после установки закрепляется ввинчиванием чеки. Длина каждого витка 0,2 м. Витки свободной части троса удерживаются на грузе 2-мя пластинчатыми пружинами. На заводе серьга устанавливается на 3-ем витке, что соответствует заглублению 0,5 м. Монтажный инструмент предназначается для сборки мины. Список инструмента указывается в описи на внутренней стороне крышки ящика.

Принцип деяния мины ПДМ-3Я

Перед сбрасыванием мины в воду выдергиваются предохранительные чеки из 3-х контактных замыкателей, предохранительного устройства, сладкой рвушки, разъединителя и чека Штерт-груза, также срываются железная лента, закрывающая отверстия в крышке сахарника на пр"едохранительном приборе, и пластинка на крышке разъединителя. Мина сталкивается в воду. При падении мины в воду штерт-груз погружается, опережая якорь, разматывает штерт на свободную длину (до серьги) и оттягивает щеколду вниз, освобождая барабан (положение I). Корпус мины, имея положительную плавучесть, отделяется от якоря и всплывает на поверхность воды, а якорь погружается вниз. Минреп при всем этом разматывается с барабана (положение II). Когда штерт-груз достигнет дна водоема (положение III), натяжение штерта прекращается. Щеколда под действием пружины движется вверх и застопоривает барабан. Разматывание минрепа прекращается, и якорь, погружаясь, утапливает корпус мины на данное заглубление (положение IV). Через 10-20 мин после сбрасывания мины в воду растворяются сладкие шашки в сладкой рвушке и разъединителе откидного щита. Замок сладкой рвушки раскрывается, и она сбрасывается. Освобожденные предохранительные колпаки контактных замыкателей под действием пружин сбрасываются, а щит откидывается в горизонтальное положение (положение V). Через 15-30 мин растворяется сладкая шашка в предохранительном приборе. Щток перемещается под действием пружины и рессорками замыкает контакты электровзрывной цепи - мина перебегает в боевое положение. При воздействии плавсредства на штырь хоть какого из замыкателей происходит замыкание электровзрывной цепи, что вызывает взрыв электродетонатора и заряда ВВ мины. Если в электронную цепь мины включен взрыватель ЭХВ-7, то по истечении данного срока зависимо от схемы включения взрыватель ЭХВ-7 замыкает электровзрывную цепь, вызывая взрыв мины, либо закорачивает источник тока, в итоге чего он разряжается и мина становится неопасной.

Установка мины ПДМ-3Я

Установка мин делается с плавсредств, снаряженных съемным оборудованием. Мины на плавсредства закатываются по аппарели вручную либо при помощи лебедки. Строповка мин при затаскивании лебедкой делается за две задние скобы на плите якоря. На плавсредстве мины инсталлируются на рельсах и закрепляются рельсовыми захватами по-походному. Установка мин делается 2-мя бойцами методом сталкивания их за борт плавсредства по скату. Для установки мины нужно: - удалить предохранительные чеки с контактных замыкателей; - вскрыть коробки с сладкими шашками при помощи ключа; - свинтить с сахарника предохранительного устройства крышку, свинтить гайку с верхнего конца штока, установить в гнездо сладкую шашку №2 (с отверстием), намотать гайку на конец штока до упора в сладкую шащку, намотать до отказа крышку, извлечь предохранительную чеку и сорвать ленту, закрывающую отверстия в крышке (для срыва ленты по мере надобности используются плоскогубцы); - отвести в сторону крышку коробки на замке сладкой рвушки; воткнуть в коробку сладкую шашку №1, закрыть крышку коробки и удалить чеку из замка сладкой рвушки; - свинтить крышку с сладкого разъединителя, воткнуть в него сладкую шашку №3, намотать до отказа крышку, удалить чеку из сладкого разъединителя и за кольцо сорвать пластинку, закрывающую отверстия в крышке; - снять рельсовые захваты, отвинтив винты; - снять стропки и талрепы, зачем выдернуть чеки из отверстий в откидных крюках талрепов, отбросить малые звенья с концов крюков, снять талрепы и стропки, отцепив их от скоб на плите якоря; - по команде «Мину ставить» один боец, удерживая штерт-груз одной рукою, удаляет из него другой рукою чеку, удерживающую груз на кронштейне, и вкупе с другим бойцом сталкивает мину по скату за борт плавсредства, отпуская в последний момент штерт-груз. Все чеки и железные ленты и пластинки сдаются командиру для контроля корректности установки мин.

Обезвреживание мины ПДМ-3Я

Мины ПДМ-3Я, установленные в воду, обезвреживать воспрещается. По мере надобности они уничтожаются взрывами зарядов ВВ. Разрешаются расснаряжение и разборка мины, приготовленной к сбрасыванию в воду, при наличии в предохранительном приборе сладкой шашки (либо предохранительной чеки). Для расснаряжения мины нужно: - воткнуть предохранительные чеки в предохранительный устройство, сладкую рвушку, предохранительные колпаки контактных замыкателей и разъединитель; - вывинтить ключом нажимное кольцо из центрального очка и вытащить из него предохранительный устройство; - вывинтить электродетонатор ЭДП-р из запального гнезда, вытащить его из корпуса мины и отсоединить (отрезать по одному) провода электродетонатора от зажимов предохранительного устройства; - вытащить сладкие шашки из предохранительного устройства, сладкой рвушки и разъединителя; - если в мину был установлен взрыватель ЭХВ-7 и чека у него была удалена, отрезать по одному провода электроконтактной пробки от зажимов и удалить взрыватель ЭХВ-7 из корпуса мины; - установить предохранительный устройство в центральное очко корпуса мины и закрепить его нажимным кольцом. По мере надобности предстоящая разборка мины делается в порядке, оборотном сборке. Расснаряженные и разобранные мины могут быть вновь собраны и оснащены для установки. Сладкие шашки и взрыватели ЭХВ-7 (у каких удалялись чеки) использовать повторно воспрещается, Они заменяются новыми. Главные тактико-технические свойства ПДМ-3Я Тип - Якорная, контактная Масса  175 кг Масса ВВ (тротил)  15 кг Длина  900 мм Ширина  650 мм Высота  730 мм Усилие срабатывания контактного замыкателя - 12-16 кгс Мина допускает установку в водоемах глубиной - 1-10 м Заглубление мины (от поверхности воды до контактных замыкателей) 0,3-1,1 м Метод установки - С плавсредств Взрывоустойчивость от примыкающей мины - Более 15 м Штормоустойчивость - До 6 баллов Время, нужное для сборки и снаряжения мины расчетом из 3-х человек - 8 мин Состав комплекта Корпус мины с зарядом ВВ 1 шт. Контактные замыкатели  3 шт. Батарея БАТ-3Я  1 шт. Сладкая рвушка  1 шт. Предохранительный устройство ПП  1 шт. Осушитель 1 шт. Якорь (плита якоря со щитом)  1 компл. Вьюшка с минрепом, штерт-груз с чекой и две стропки с талрепами  1 компл. Сладкие шашки: № 1 - 1 шт. № 2 - 1 шт. № 3 - 1 шт. Монтажный инструмент  - 1 компл. на 50 мин Электродетонатор ЭДП-р - 1 шт. Химический взрыватель ЭХВ-7 - 1 шт.
