Противопехотные мины МОН-100 и МОН-200 (СССР)

Мины МОН-100 и МОН-200 - противопехотные, осколочные, направленного деяния, управляемые. Созданы для выведения из строя личного состава и небронированного транспорта противника. Поражение одиночным либо групповым целям накладывается готовыми убойными элементами (роликами), вылетающими при подрыве в направлении противника. Подрыв делается оператором с пульта управления. Может быть внедрение мин в неуправляемом варианте с внедрением взрывателей натяжного либо обрывного деяния, также электрических либо оптико-электронных сенсоров цели, но такими взрывателями мины не оснащаются. Мины были разработаны сначала 1960-х годов в СССР. Состояли на вооружении Русской армии.

Устройство и принцип деяния мин МОН-100 / МОН-200

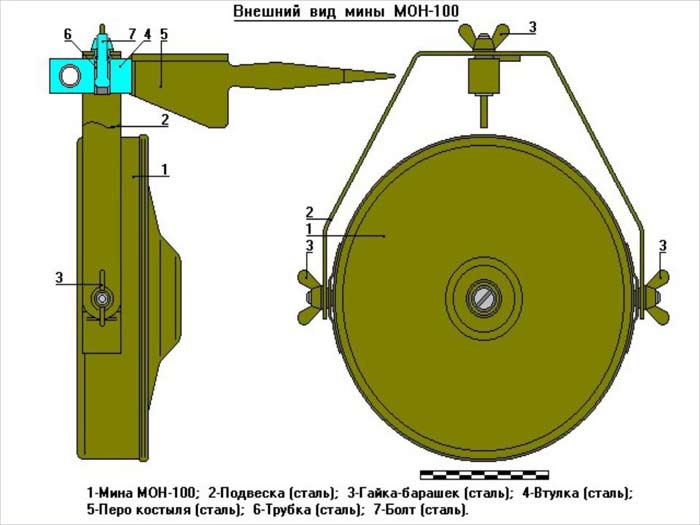

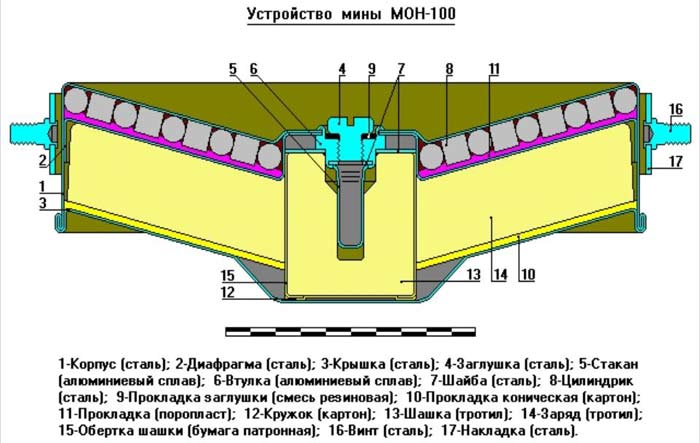

Мины МОН-100 и МОН-200 подобны по устройству. Мина состоит ив корпуса, оснащенного готовыми осколками и зарядом ВВ, электродетонатора ЭДП-р и приспособления для установки и крепления. Корпус мины штампованный из листовой стали. Передняя и задняя стены корпуса имеют коническую форму и соединены закаткой. В фронтальной стене в центре имеется резьбовое запальное гнездо для электродетонатора ЭДП-р, которое при хранении мины закрыто пробкой. Объем снутри корпуса разбит на две части перегородкой. Меж перегородкой и фронтальной стеной в один ряд размещены готовые осколки цилиндрической формы, которые для исключения смещения уплотнены поролоновой прокладкой либо залиты мастикой. Меж перегородкой и задней стеной размещен заряд ВВ (литой тротил), в центре которого имеется доп детонатор массой 163 г из упрессованного тротила. На боковой поверхности корпуса приварены две накладки с винтами и барашковыми гайками для закрепления корпуса мины на приспособлении для установки. Приспособление для установки и крепления мины состоит из костыля и скобы. Костыль заостренным концом вбивается в местный предмет. Для крепления скобы на костыле имеются два отверстия. В средней части скобы завальцована трубка с болтом, на который навинчивается барашковая гайка. Болт имеет коническую головку. При затягивании гайки головка болта заходит в разрезную трубку и зажимает ее в отверстии костыля. На концах скобы имеются вырезы, которые надеваются на винты, закрепленные на корпусе мины, и закрепляются барашковыми гайками. Мины, сделанные до 1972 г., имеют другую конструкцию приспособления для установки и крепления. Костыль имеет два конических отверстия. В средней части скобы приварен конус, на резьбовый конец которого навинчивается барашковая гайка. На концах скобы приварены винты. На винты навинчиваются барашковые гайки. На корпусе мины с боков приварены накладки с фигурными вырезами, которыми мина подвешивается на винтах. Для наводки мины на цель служит прицельное приспособление, которое изготовляется в войсках. Оно состоит из крестовины из 2-ух брусков сечением 3x4 см, длиной 0,45 м и стойки сечением 2,5x2,5 см, длиной 1 м, закрепленной в центре крестовины перпендикулярно. В стойку на средней части и на конце на расстоянии 50 см один от другого вбиты два гвоздя схожей высоты без шляпок. При наводке мины на цель приспособление для прицеливания крестовиной прижимается к фронтальной стене мины и через концы гвоздиков делается прицеливание мины на цель, при всем этом корпус мины поворачивается в подходящем направлении на скобе и в отверстии костыля. При подаче импульса тока по проводам электродетонатор, ввинченный в запальное гнездо, взрывается и вызывает взрыв доп детонатора и заряда ВВ мины, при всем этом осколки летят в направлении прицеливания.

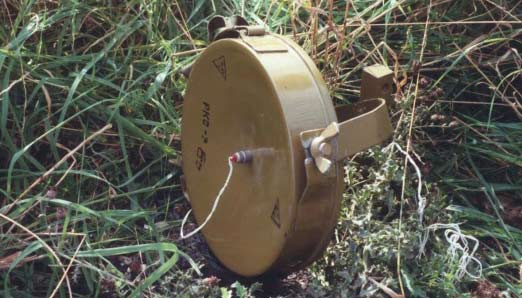

Установка мин МОН-100 / МОН-200

Мины МОН-100 и МОН-200 рекомендуется использовать при минировании разных дефиле (подступов к мостам и переправам, берегов в местах посадки десанта, улиц в населенных пт, дорог в горах и лесу и т.п.). Для установки мины нужно: - проложить электровзрывную сеть; - забить костыль в дерево, пень, столб, трещинку в горе, в стенку либо другой местный предмет, служаш,ий основанием для установки мины (не рекомендуется при установке мины вбивать костыль конкретно в грунт, крепкость крепления при размокании грунта становится недостаточной и наводка мины на цель нарушается); - Закрепить корпус мины на скобе и завинтить барашковые гайки так, чтоб мину можно было поворачивать с приложением маленького усилия; - закрепить скобу совместно с миной в одном из отверстий забитого костыля и намотать барашковую гайку; - навести мину на цель при помощи прицельного приспособления.; - затянуть до отказа барашковые гайки и снова проверить корректность прицеливания; - проверить омметром М-57 исправность проводной сети и электродетонатора ЭДП-р; - присоединить электродетонатор к проводам проводной сети я изолировать сростки; - вывинтить пробку из запального гнезда мины и ввинтить в него электродетонатор ЭДП-р; - замаскировать мину и провода; - после удаления личного состава из зоны, поражаемой установленными минами, проверить исправность электровзрывной цепи мин с пт управления.

Обезвреживание мин МОН-100 / МОН-200

Для обезвреживания мины нужно: - отсоединить на пт управления источник тока от электровзрывной сети и изолировать концы проводов; - подойдя к месту установки мины, отсоединить (отрезать по одному) провода электродетонатора от проводов проводной сети; - вывинтить электродетонатор из запального гнезда мины; - снять корпус мины и приспособление для установки и крепления мины с места установки. Цвет МИНЫ - Зеленоватый Маркировка - Маркировка стандартная, накладывается темной краской на  боковой   стенке  и содержит: МОН-200 - шифр мины 777-3-80 - шифр завода изготовителя- номер партии- год производства Т - шифр снаряжения Электродетонаторами, запалами МД-5М, накольными механизмами  мина не оснащается. Укупорка - Мины по 1 шт. укладываются в древесный ящик весом брутто 38 кг. Мины могут поставляться в составе комплекта управляемого противопехотного минного поля. Главные тактико-технические свойства МОН-100 / МОН-200 Тип - Осколочная, направленного поражения Масса 5 кг / 25 кг Масса ВВ (тротил), 2 кг / 12 кг Поперечник корпуса 236 мм / 434 мм Высота корпуса 82,5 мм / 130 мм Количество осколков 400 шт. / 900 шт. Поперечник и длина цилиндрических осколков 10 мм / 12 мм Ширина зоны сплошного поражения 6,5-9,5 м (на дистанции 100 м) / 10,5-14,5 м (на дистанции 200 м) Приведенная площадь поражения 1270 м / 2870 м Дальность полета убойных осколков До 160 м / До 240 м Дальность разлета осколков от корпуса в тыльном и боковом направлениях (зависимо от метода установки костыль при взрыве мины может отлетать в тыльную сторону на 300-400 м), 30 м / 50 м Средство взрывания - Электродетонатор ЭДП-р Температурный спектр внедрения +50°С Метод установки, Вручную
