Противопехотная мина ПМН (СССР)

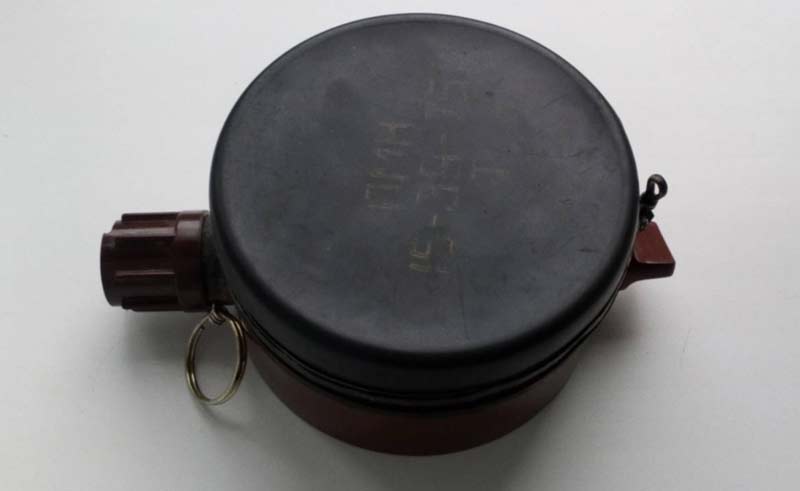

Мина ПМН является противопехотной фугасной миной нажимного деяния. Создана для выведения из строя личного состава противника. Поражение человеку накладывается за счет разрушения нижней части ноги (стопы) при взрыве заряда мины в момент наступания ногой на нажимную крышку мины. Была разработана в СССР. Принята на вооружение русской армии в 1950 году. В текущее время до сего времени состоит на вооружении армии РФ и многих государств СНГ. Экспортировалась в разные страны мира и обширно применялась в вооруженных конфликтах. За причиняемые человеку при взрыве томные ранения, фактически не оставляющие ему шансов остаться в живых, на Западе получила заглавие «Чёрная вдова». С 1963 года выполнялась в Китае под индексом «мина типа 58».

Устройство и принцип деяния мины ПМН

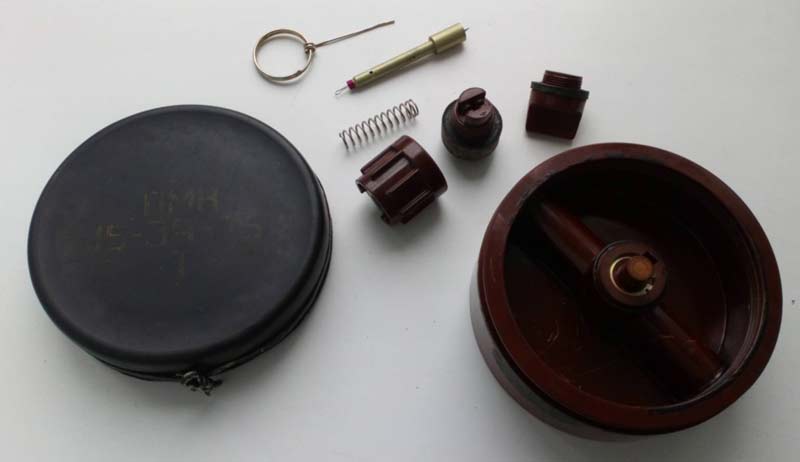

Мина ПМН состоит из корпуса, заряда ВВ, нажимного устройства, спускового механизма, ударного механизма и запала МД-9. Корпус мины плacтмaccoвый, имеет снутри два канала: вертикальный и горизонтальный. Заряд ВВ - особая тротиловая шашка, закрепленная в корпусе на лаке. Нажимное устройство (крышка) мины состоит из резинового колпака и пластмассового щитка. Резиновый колпак надет на корпус и закреплен на нем железной лентой. Спусковой механизм смонтирован в вертикальном канале корпуса и состоит из пластмассового штока, пружины и разрезного кольца. В штоке имеется окно с боевым выступом. В окно проходит ударник при срабатывании мины. Боевой выступ держит ударник на боевом взводе после перерезания металлоэлемента. В собранной мине шток зажат пружиной ввысь к разрезному кольцу. Ударный механизм расположен в горизонтальном канале корпуса. Он собран в отдельный узел и имеет временной предохранитель. Ударный механизм состоит из втулки, ударника с резаком в виде петли из металлической струны, закрепленной при помощи вкладыша, боевой пружины, металлоэлемента, предохранительной чеки с кольцом, колпачка с резиновой прокладкой, герметизирующих место соединения ударного механизма с корпусом мины. В минах ПМН, сделанных до 1965 г., резак имеет другую конструкцию. Он выполнен в виде отрезка металлической струны, закрепленного в железной рамке на конце штока ударника. В собранном ударном механизме боевая пружина сжата, шток ударника проходит через втулку и удерживается в ней предохранительной чекой. Металлоэлемент №2 помещается в пазу втулки в петле резака. Запал МД-9 располагается в горизонтальном канале корпуса со стороны, обратной ударному механизму. Запал состоит из пластмассовой гильзы, тетриловой шашки массой 6,5 г и капсюля-детонатора накольного деяния М-1, закрепленного в гнезде шашки на лаке. Тетриловая шашка играет роль передаточного заряда. Запал МД-9 закрепляется в мине пробкой с резиновой прокладкой. После выдергивания предохранительной чеки срабатывает временной предохранитель - перерезается металлоэлемент №2. Мина перебегает в боевое положение - ударник упирается в боевой выступ штока. При нажатии на мину крышка и шток опускаются, боевой выступ штока выходит из зацепления с ударником. Ударник освобождается, под действием боевой пружины проходит через окно в штоке и накалывает капсюль-детонатор М-1, который взрывается и вызывает взрыв тетриловой шашки и заряда ВВ мины.

Подготовка и установка мины ПМН

Для подготовки мины к установке нужно: - свинтить колпачок с втулки ударного механизма и проверить исправность резака и наличие металлоэлемента; - вновь намотать колпачок; - вывинтить пробку, установить в мину запал МД-9 и завинтить пробку до отказа. Подготовка мин может выполняться в укрытом месте конкретно до выхода на минирование. К месту установки приготовленные мины (оснащенные запалами МД-9) переносятся в вещевых мешках. В летних критериях (при талом грунте) мины инсталлируются в грунт с возвышением крышки на 1-2 см над поверхностью грунта и маскируются местным материалом (травкой, листьями, грунтом и т.п.). Зимой (при наличии рыхловатого снежного покрова) мины инсталлируются в снег с маскировкой рыхловатым снегом слоем 3-5 см. В жесткий утрамбованный снег (лед) мины инсталлируются так же, как в грунт. При промерзлом и очень жестком (скальном) грунте мины инсталлируются на поверхности грунта и маскируются местными материалами. Для установки мины в грунт (жесткий снег) нужно: - вырыть лунку по размерам мины глубиной 3,5-4 см; - установить мину в лунку и, придерживая ее рукою за колпачок, не нажимая на крышку, выдернуть предохранительную чеку и довернуть усилием руки колпачок; - замаскировать мину. Установка мины в рыхловатый снег делается последующим образом: - рядом с местом установки мины ногой сделать в снегу углубление на 8-10 см; - выдернуть предохранительную чеку, не нажимая на крышку мины, и усилием руки довернуть колпачок; - держа за колпачок, установить мину под снег через боковую стену углубления, не нарушая слоя снега над миной; - замаскировать углубление в снегу, через которое устанавливалась мина, не нарушая снежного покрова около мины. Мины ПМН могут раскладываться с грузовых машин либо прицепным минным заградителем ПМЗ-4 с доп оборудованием. Установка мин в грунт, перевод их в боевое положение и маскировка выполняются вручную.

Обезвреживание мины ПМН

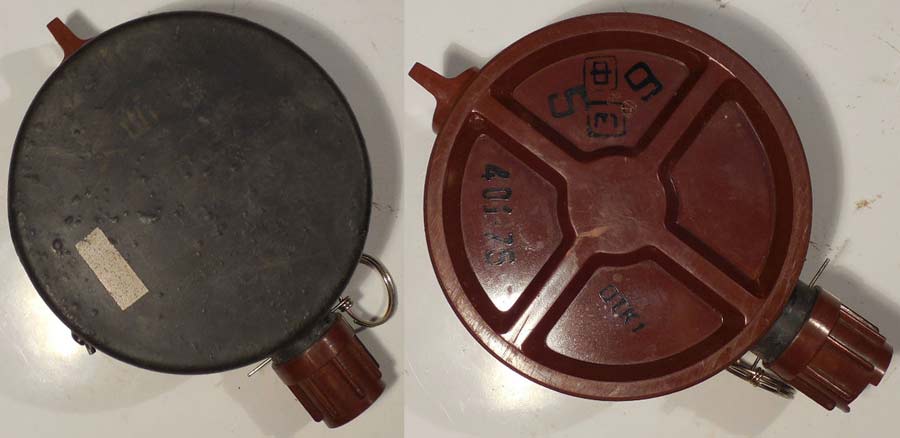

Мины ПМН обезвреживать воспрещается. Они уничтожаются на месте установки так же, как и мины ПМД-6М и ПМД-6. Маркировка Маркировка стандартная, наносимая на резиновую крышку. Накладывается белоснежными либо желтыми  знаками краской на боковую сторону либо на крышку мины и содержит: ПМН - шифр мины 15-3-72 - шифр завода изготовителя- номер партии - год производства Т - шифр снаряжения (тут - тротил) Цвет мины - карий с темной крышкой. Запал имеет вид кофейного пластмассового цилиндра с закраиной с 1-го торца и капсюлем в другом торце. Ни в каких других минах этот запал не применяется. Его инертный вариант имеет белоснежную кольцевую полосу на корпусе. Мины, маркировка которых отличается от стандартной, являются, обычно лицензионными либо не лицензионными репликами ПМН, сделанные в других странах. Укупорка Мины уложены в древесный ящик размерами 77, на 32 и на 19.5 см. В ящике 25 либо 20 мин. Соответственно вес брутто 25 либо 20 кг. Запалы в ящик не укладываются. Запалы МД-9 уложены по 5 штук в картонные коробки. 60 коробок уложены в железную коробку. 4 железные коробки уложены в древесный ящик (всего 1200 шт.) размерами 67 на  59 и на 120 см. Вес брутто 38 кг. В боевой остановке мины можно комплектовать запалами и перевозить в штатной укупорке совсем оснащенными. Тактико-технические свойства ПМН Тип Фугасная, с временным предохранителем (металлоэлементом) Корпус - пластмасса Масса 550 г Масса ВВ (тротил) 200 г Поперечник 110 мм Высота  53 мм Тип сенсора цели - нажимной Усилие срабатывания 8-25 кгс Запал - МД-9 Температурный спектр внедрения от -40 до +50С Метод установки  - Вручную Извлекаемость - не разрешается Обезвреживаемость - не разрешается Самоликвидация/самонейтрализация - нет/нет Срок боевой работы - не определялся
