Противопехотные мины ПМД-6 и ПМД-6М (СССР)

Мина ПМД-6 (ПМД-6М) - противопехотная фугасная нажимного деяния. Была принятна на вооружение в конце 1930-х годов. Интенсивно использовалась частями Красноватой Армии на всем протяжении 2-ой мировой войны. Была снята с вооружения в 1949 году. Создана для выведения из строя личного состава противника. Поражение человеку накладывается за счет разрушения нижней части ноги (стопы) при взрыве заряда мины в момент наступания ногой на нажимную крышку мины. Мина может устанавливаться как на грунт, так и в грунт, в снег,  вручную либо раскладываться средствами механизации (прицепные минные раскладчики ПМР-1, ПМР-2), но во всех случаях перевод мины в боевое положение осуществляется вручную.

Устройство и принцип деяния ПМД-6М / ПМД-6

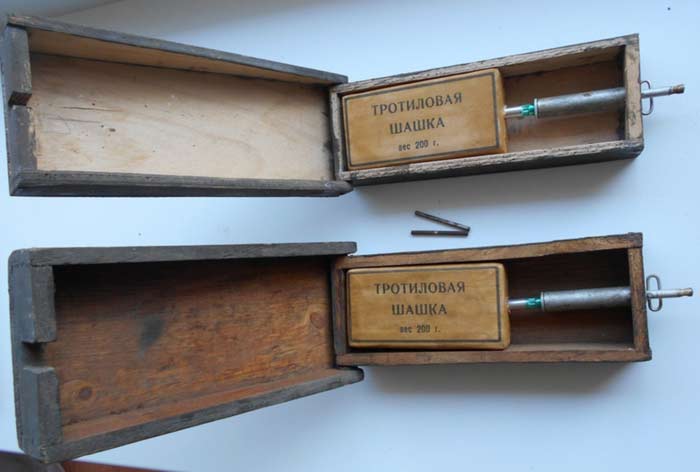

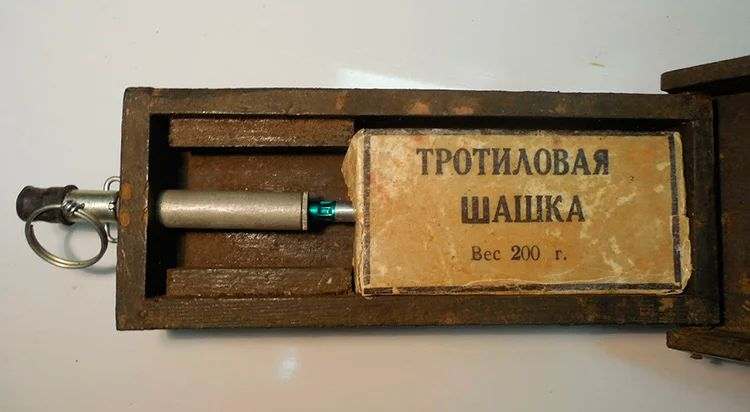

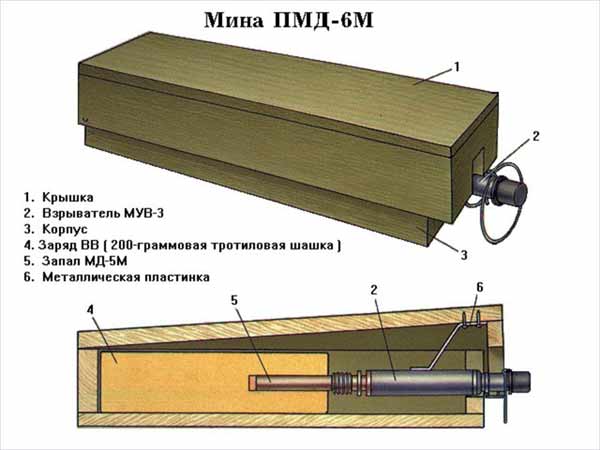

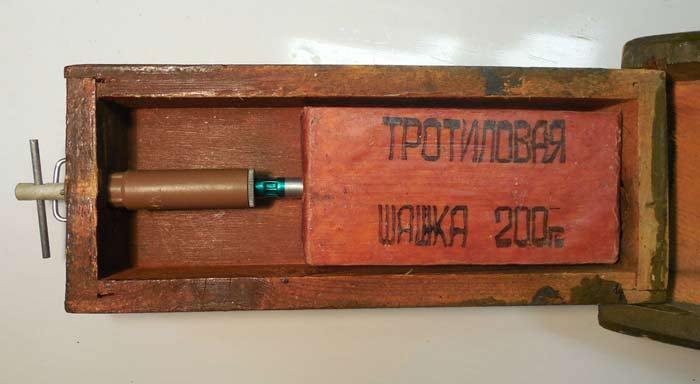

Мина ПМД-6М состоит из корпуса, заряда ВВ (200-г тротиловая шашка), взрывателя МУВ либо МУВ-2 (МУВ-3) с Т-образной боевой чекой с запалом МД-2 либо МД-5М. На каждые 25 мин придается установочная чека с отрезком шпагата длиной 8 м, которые используются при установке мин для обеспечения безопасности установки. Корпус мины древесный, имеет откидную крышку. В фронтальной стене корпуса имеется отверстие для взрывателя, а в фронтальной стене крышки - паз, в который при закрывании крышки заходит шток взрывателя МУВ либо втулка взрывателя МУВ-2 (МУВ-3). Снизу к крышке прикреплена железная пластинка, которая в оснащенной мине опирается на корпус взрывателя и увеличивает усилие срабатывания мины. В боевом положении мины передняя стена крышки нижней гранью опирается на заплечики Т-образной чеки взрывателя. При нажатии на крышку мины она движется вниз и фронтальной стеной вытаскивает боевую чеку взрывателя, что приводит к его срабатыванию и взрыву мины. Мина ПМД-6 в отличие от мины ПМД-6М не имеет железной пластинки.

Подготовка и установка мины ПМД-6М / ПМД-6

Для подготовки мины ПМД-6М / ПМД-6 к установке нужно: - проверить исправность корпуса мины; - вложить в корпус 200-г тротиловую шашку запальным гнездом в сторону фронтальной стены корпуса; - поменять у взрывателя МУВ, МУВ-2 либо МУВ-3 (если это нужно) Р-образную боевую чеку на Т-образную; - проверить у взрывателя МУВ-2 (МУВ-3) наличие металлоэлемента, наличие и корректность расположения предохранительной и боевой чек; - приготовить установочные чеки для мин ПМД-6, привязав к ним отрезки шпагата длиной по 8 м. В летних критериях (при талом грунте) мины ПМД-6М / ПМД-6 инсталлируются в грунт с возвышением крышки над уровнем поверхности грунта на 1-2 см и маскируются местным материалом (травкой, листьями, сыпучим грунтом и т.п.). При наличии снежного покрова мины инсталлируются в снег и маскируются слоем рыхловатого снега шириной 2-3 см. В жесткий утрамбованный снег (лед) мины инсталлируются так же, как в грунт. При промерзлом и очень жестком грунте мины инсталлируются на поверхности грунта и маскируются местным материалом. Для установки мины ПМД-6М либо ПМД-6 с взрывателем МУВ-2 либо МУВ-3 и мины ПМД-6М с взрывателем МУВ нужно: - вырыть в грунте лунку по размерам мины глубиной 3-3,5 см; в рыхловатом снегу, утрамбовывая снег, сделать лунку глубиной 7-8 см; - установить мину с открытой крышкой в лунку и заостренным предметом проткнуть бумажную обертку против запального гнезда шашки; - ввинтить запал в корпус взрывателя; - воткнуть взрыватель в отверстие фронтальной стены корпуса мины так, чтоб запал вошел в запальное гнездо шашки, а заплечики Т-образной чеки находились понизу и касались фронтальной стены корпуса мины; - удерживая мину за корпус, удалить из взрывателя МУВ-2 (МУВ-3) предохранительную чеку; - закрыть крышку мины, не нажимая на заплечики боевой чеки; - замаскировать мину, не нажимая на крышку, В целях обеспечения безопасности установка мины ПМД-6 с взрывателем МУВ делается с внедрением установочной чеки. Для установки мины ПМД-6 с взрывателем МУВ нужно: - выполнить операции, включая установку взрывателя в мину, так же, как это описано выше для мин с взрывателем МУВ-2; - растянуть шпагат на полную длину в сторону вытаскивания установочной чеки, положить установочную чеку над взрывателем на переднюю стену корпуса мины и тротиловую шашку; - закрыть крышку мины, не нажимая на нее, так чтоб установочная чека оказалась в пазу фронтальной стены крышки; - замаскировать мину; - с расстояния 6-7 м удалить установочную чеку, потянув за шпагат. Мины ПМД-6М (ПМД-6) могут раскладываться с грузовых машин либо при помощи прицепных и подвесных устройств. Установка мин в грунт, снаряжение их взрывателями, перевод в боевое положение и маскировка выполняются вручную.

Обезвреживание мины ПМД-6М / ПМД-6

Мины ПМД-6М и ПМД-6 (боевые) обезвреживать воспрещается. Они уничтожаются на месте их установки подрыванием зарядов ВВ, которые размещаются рядом с миной, либо неоднократным проездом по минному полю танков, танков с тралами либо с буксируемыми дорожными катками. Надежное срабатывание мин при проезде по ним дорожных катков и гусениц танков обеспечивается лишь на ровненькой местности.

Учебно-имитационные мины УИПМД-6М (УИПМД-6)

Для производства учебно-имитационных мин в войска поступают корпуса мин, учебно-имитационные дымовые патроны, взрыватели МУВ, МУВ-2 либо МУВ-3 неснаряженные и учебно-имитационные запалы УИМД-2 либо УИМД-5М. Дымовой патрон имеет массу 150 г, размеры и форму, схожие с 200-г тротиловой шашкой. На картонной оболочке патрона нанесена красноватая полоса и наклеена этикетка, на которой указан цвет дыма. Дымовые патроны можно использовать при температуре от -30 до +40°С. При установке мин в грунт патроны сохраняют способность к работе 5 суток. Патрон зажигается от учебно-имитационного запала УИМД-2 либо УИМД-5М. При горении патрона выделяется дым белоснежного либо оранжевого цвета. Учебно-имитационные мины инсталлируются и приводятся в действие так же, как и боевые мины. Тактико-технические свойства ПМД-6М / ПМД-6 Тип - Фугасная Масса - 490 г / 460 г Масса ВВ (тротил) -  200 г Длина - 200 мм / 190 мм Ширина - 90 мм Высота - 50 мм / 45 мм Взрыватель - МУВ, МУВ-2 либо МУВ-3 с Т-образной чекой Усилие срабатывания -  6-28 кгс / 1-12 кгс Температурный спектр внедрения - Определяется взрывателем Метод установки - Вручную
