Кумулятивный заряд ЛКЗ-80 (СССР)

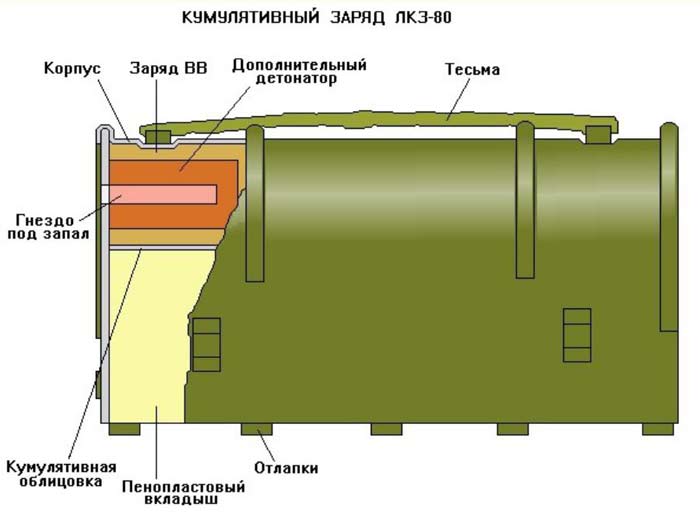

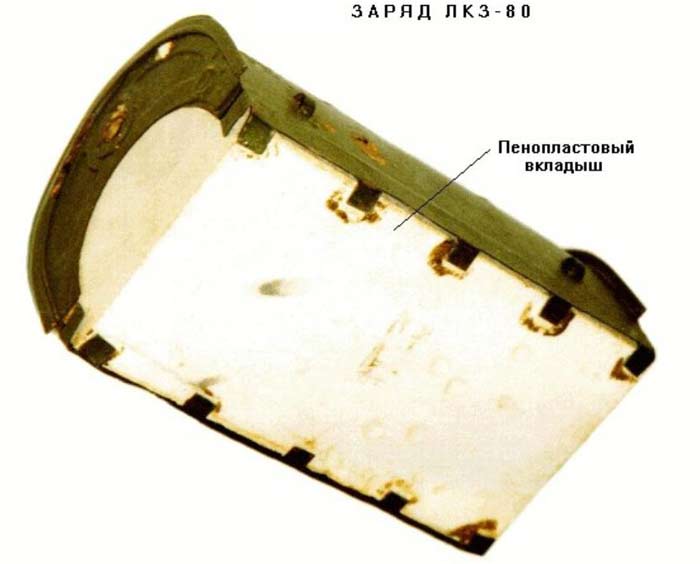

Линейный кумулятивный заряд ЛКЗ-80 предназначен для перебивания частей железобетонных и железных конструкций, поражения либо выведения из строя боевой техники, в том числе и под водой. В купе с таймерными  взрывателями может употребляться в качестве объектной мины, в том числе и под водой. Кумулятивный заряд ЛКЗ-80 состоит из корпуса, заряда ВВ (сплав ТГ-50) и пенопластового вкладыша. Корпус  - металлической, имеет сверху две скобы, к которым привязана тесьма, служащая ручкой для переноски, и с каждого боку по две скобы для крепления заряда на подрываемом объекте. Заряд ВВ имеет на торцах два доп детонатора с резьбовыми запальными гнездами, заклеенными картонными кружками. Кумулятивная полость заряда полуцилиндрическая, со металлической облицовкой. Пенопластовый вкладыш обеспечивает формирование кумулятивной струи при взрыве заряда в воде. Вкладыш закреплен в кумулятивной полости загибанием отлапок на выступающих краях корпуса, которые обеспечивают установку заряда на фокусном расстоянии от поверхности перебиваемого элемента. Заряд ЛКЗ-80 является средним по величине в сопоставлении с зарядами КЗУ и КЗУ-2 и рекомендуется для перебивания частей железных конструкций и легких железобетонных конструкций. Применение заряда ЛКЗ-80 аналогично применению зарядов КЗУ и КЗУ-2. Заряды ЛКЗ-80 крепятся на подрываемых объектах за скобы на корпусе мягенькой вязальной проволокой. Заряды, установленные на расстояниях один от другого, соединяются отрезками детонирующего шнура с капсюлями-детонаторами № 8-А на обоих концах отрезков. Для подготовки к взрыву заряда (зарядов) ЛКЗ-80 нужно: - установить и закрепить заряд (заряды) на подрываемом объекте; - соединить заряды (по мере надобности) сетью из детонирующего шнура; - прорвать ножиком либо древесной палочкой картонный кружок, закрывающий запальное гнездо; - ввинтить в запальное гнездо электродетонатор ЭДП-р, присоединенный к проводной сети (зажигательную трубку ЗТП либо взрыватель с запалом МД-5М). Расцветка - оливково-зеленый либо серый (шаровой) цвет. Маркировка. На   боковой стене темными знаками стандартная маркировка: шифр заряда,  шифр снаряжательного завода, номер партии, год производства, шифр взрывчатого вещества. Укупорка. 10 зарядов  уложены в древесный ящик размерами 65.0 на 45.0 и на 19.0 см. Вес брутто 37 кг. Технические свойства заряда ЛКЗ-80 Длина заряда - 20.0 см. Ширина (габаритная) - 12.0 см. Высота - 11.5 см. Масса заряда 2.5 кг. Вид взрывчатого вещества - ТГ-50. Масса взрывчатого вещества - 1.5 кг. Средства инициирования: электродетонатор типа ЭДП, зажигательная трубка типа ЗТП, таймерные взрыватели ВЗД-6ч, ВЗД-144, ВЗД-144ч (все три с запалом МД-5М), детонирующее устройство ДУ. Продуктивность: глубина  щели / длина и ширина щели - сталь 8.0 см. / 18 на 0.5 см. - железобетон 50см. / 12 на 0.8 см.

Источник: dogswar.ru
