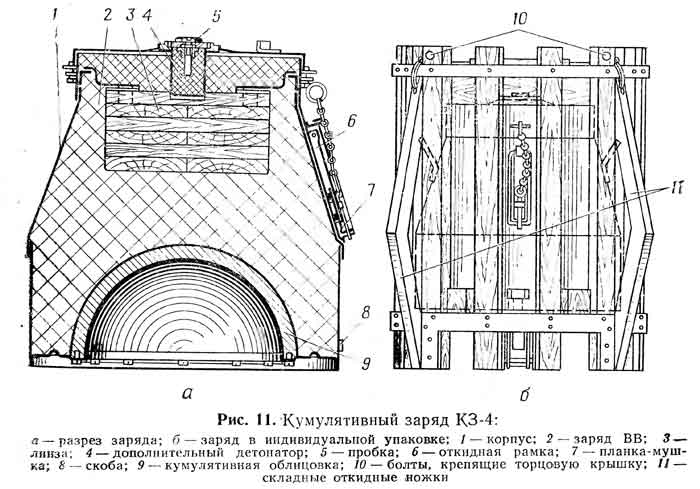

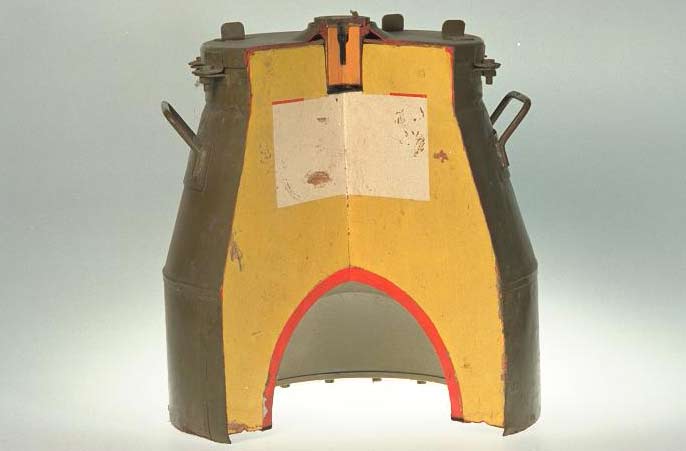

Кумулятивный заряд КЗ-4 (СССР)

Кумулятивные заряды КЗ-4 предназначаются для пробивания броневых и железобетонных толщ разных сооружений, разрушения твердого покрытия дорог и аэродромов, подземных трубопроводов. Кумулятивный заряд КЗ-4 имеет железный корпус, заряд ВВ (сплав ТГ-50) с полусферической кумулятивной облицовкой. Снутри заряда ВВ имеется древесная линза, улучшающая пробивное действие. В центре крышки корпуса закреплен стакан с доп детонатором, имеющим запальное гнездо с резьбой. Гнездо закрыто пробкой. Снаружи на корпусе имеются две ручки для переноски заряда и прицел. Прицел состоит из откидной рамки, съемной планки-мушки и скобы для ее установки. На откидной рамке имеются четыре отверстия для прицеливания с расстояний 3, 5, 7 и 10 м. Заряд имеет персональную упаковку в виде решетчатого цилиндрического барабана со раскладными откидными ножками. На одном из торцов барабана закреплен ключ для вывинчивания пробки из запального гнезда и отвинчивания гаек болтов, крепящих торцовую крышку упаковки. В упаковке заряд может перекатываться по местности. Для удобства перекатывания заряд оснащается тягой с лямкой, 2-мя скобами и 2-мя полуосями для крепления тяги к барабану. На торцах барабана имеются болты с барашковыми гайками для крепления скоб с полуосями. Концы тяги надеваются на полуоси, к тяге привязывается лямка. Буксировать заряд можно вручную, за танком либо бронетранспортером. КЗ-4 может применяться в упаковке и без упаковки. Для пробивания горизонтальных толщ заряд устанавливается в упаковке на раскрытых ножках. Заряд КЗ-4 пробивает защитные толщи с расстояния. Продуктивность деяния заряда зависимо от расстояния до пробиваемой преграды приведена в таблице. Для пробивания вертикальных и наклонных толщ заряд устанавливается в упаковке либо без упаковки на бок и прицеливается при помощи прицела. Ось заряда должна быть по способности перпендикулярна плоскости пробиваемой преграды. Для установки за- ряда в подходящем положении под него подсыпается земля либо подкладываются подкладки из дерева. Меж зарядом и преградой не должно быть мощных препятствий. При разрушении жестких покрытий дорог и аэродромов КЗ-4 применяется без упаковки. Для извлечения заряда из упаковки нужно отвинтить ключом гайки у 4 болтов, кренящих торцовую крышку, вышибить болты, вытащить крышку и извлечь заряд. Заряд устанавливается на бок в приямке глубиной 0,6 м с боковой стороны покрытия так, чтоб действие кумулятивной струи было ориентировано под покрытие параллельно плоскости покрытия. Заряд при взрыве разрушает железобетонное покрытие шириной 15 см в направлении оси заряда до 4,5 м и перпендикулярно оси до 3 м. Для подготовки заряда к взрыву нужно: - вывинтить пробку из запального гнезда; - установить (прицелить) заряд; - ввинтить в запальное гнездо зажигательную трубку ЗТП (электродетонатор ЭДП-р, присоединенный к проводной сети, взрыватель медленного действия с запалом МД-5М). Укупорка. Заряд   в персональной древесной обрешетке поперечником 50 см. и высотой 65 см. Вес брутто 93 кг. Маркировка. На одной боковой стенке   темными знаками стандартная маркировка: шифр заряда ,  шифр снаряжательного завода, номер партии, год производства, шифр взрывчатого вещества. Учебные заряды (не имеющие в собственном составе взрывчатых веществ) имеют шифр изделия "У-КЗ-4". у таких зарядов шифр ВВ либо не указывается совершенно, либо на его месте белоснежная полоса. Главные технические свойства кумулятивных зарядов КЗ-4 Масса, кг 63 (93 с упаковкой) Тип ВВ - ТГ-50 Масса ВВ, кг - 49 Поперечник, мм - 410 (500 в упаковке) Высота, мм: со сложенными ножками - 440 (650 в упаковке) с раскрытыми ножками - 1650 в упаковке Средства взрывания - ЭДП-р, ЗТП либо взрыватель с запалом МД-5М Температурный спектр внедрения, °С - От -50 до + 50 Пробиваемая толщина и поперечник пробоины:* брони - 50/80 железобетона - 200/300 + * Числитель - пробиваемая толщина в см; знаменатель - поперечник пробоины в мм.
