Кумулятивный заряд КЗУ-2 (СССР)

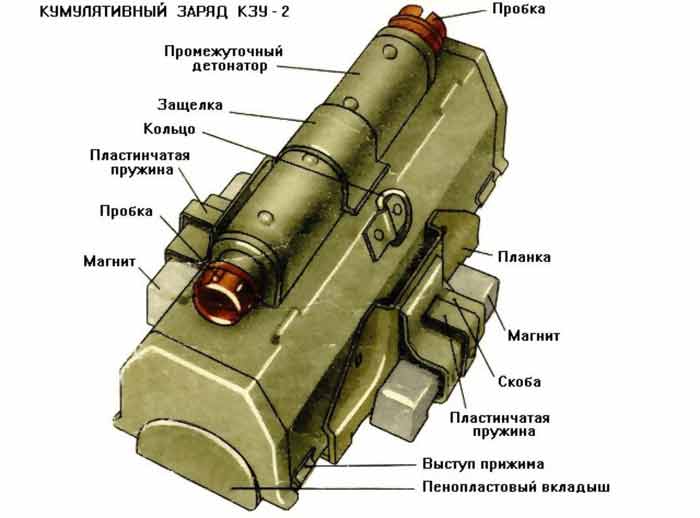

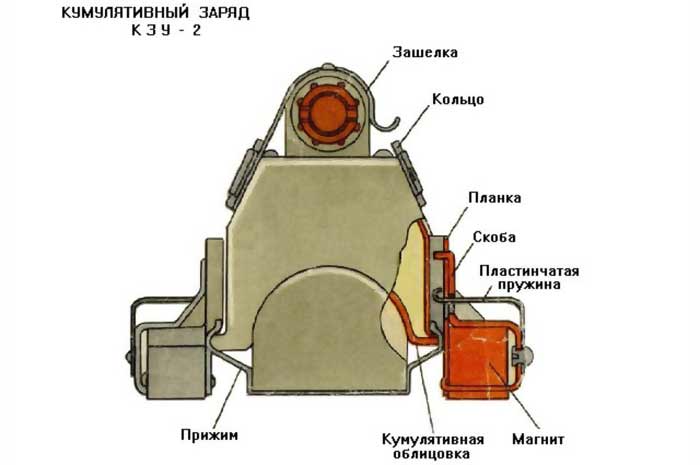

Кумулятивный удлиненный заряд КЗУ-2 является русским инженерным зарядом ВВ и предназначен для перебивания конструкций из железобетона, кирпича, камня, частей железных конструкций (мостов, опор, пусковых установок ракет, трубопроводов и др.). Заряд ВВ КЗУ-2 используется при всех погодных критериях, также и под водой. Заряд ВВ КЗУ-2 потенциально может использования со взрывателем с таймером и может применяться как объектная мина. Кумулятивный заряд КЗУ-2 состоит из корпуса, заряда ВВ (сплав ТГ-40), съемных магнитов, доп детонатора и пенопластового вкладыша. Заряды оснащаются детонирующими устройствами ДУ (1 шт. на два заряда), отрезком ленты (30 м на 10 зарядов) и пластмассовыми коробками для средств взрывания (1 шт на 5 зарядов). Корпус алюминиевый, с торцов закрыт колпачками. На корпусе закреплены: сверху - пружинная защелка для крепления доп детонатора; с боков - две планки с пазами для крепления магнитов и два кольца для привязывания заряда лентой на нестальных элементах подрываемых объектов. Заряд ВВ имеет полуцилиндрическую кумулятивную полость со металлической облицовкой. Магниты обеспечивают резвое крепление заряда на элементах железных конструкций. Каждый магнит помещен в скобу с пружинной защелкой. В упаковке магниты хранятся замкнутыми попарно. При установке магнита на заряд отогнутый конец скобы вставляется в широкий паз планки и закрепляется пружинной защелкой, конец которой заходит в узенький паз на планке Доп детонатор состоит из стакана, оснащенного 2-мя шашками из взрывчатого вещества A-IX-10. С торцов стакан закрыт втулками с резьбовыми гнездами, в которые ввинчены пробки. Одно гнездо употребляется для электродетонатора ЭДП-р (зажигательной трубки ЗТП либо взрывателя с запалом МД-5М). Другое гнездо по мере надобности употребляется для ввинчивания в него детонатора при соединении зарядов детонирующими устройствами ДУ. Для обеспечения способности внедрения взрывателей ВЗД-бч, ВЗД-144 либо ВЗД-144ч с запалом МД-5М доп детонатор можно перемещать вдоль корпуса заряда. Для фиксации доп детонатора в нужном положении имеются четыре выступа, меж которыми заходит пружинная защелка, а на корпусе заряда имеются выступы сверху, которые исключают смещение доп детонатора в боковом направлении. Пенопластовый вкладыш вложен в кумулятивную полость и закреплен 2-мя прижимами. Вкладыш обеспечивает формирование кумулятивной струи при взрыве заряда в воде. При установке заряда на суше вкладыш снимается, потому что он понижает продуктивность заряда. Детонирующее устройство ДУ служит для соединения зарядов, установленных с промежутками, в целях передачи детонации от 1-го заряда другому. ДУ имеет массу 120 г и длину 560 мм. ДУ состоит из отрезка детонирующего шнура и закрепленных на его концах 2-ух детонаторов с резьбовыми втулками и ограничителями. При соединении 2-ух зарядов КЗУ-2 детонаторы вставляются в запальные гнезда доп детонаторов и закрепляются в них ввинчиванием втулок. В каждой пластмассовой коробке могут быть расположены взрыватель ВЗД-6ч и запал МД-5М либо два взрывателя ВЗД-3М и два запала МД-5М. Комплектация зарядов КЗУ-2 взрывателями и запалами, детонирующими устройствами ДУ, электродетонаторами либо зажигательными трубками делается в войсках.

Применение заряда КЗУ-2

Заряды КЗУ-2 рекомендуется использовать в большей степени для перебивания частей железных конструкций и повреждения военной и промышленной техники. При отсутствии других зарядов заряды КЗУ-2 также можно использовать для перебивания дерева и частей железобетонных конструкций (плит, балок). Один заряд перебивает дерево поперечником до 25 см. Цепочка зарядов КЗУ-2, перекрывающая железобетонный элемент шириной 30 см по всей ширине, выбивает из него бетон; арматура перерезается на глубину до 30 мм. Место установки зарядов на подрываемой конструкции выбирается в согласовании с советами Управления но подрывным работам. Количество зарядов КЗУ-2, нужных для перебивания элемента, и схема их установки зависят от размеров и формы поперечного сечения элемента. Цепочка зарядов должна перекрывать перебиваемый элемент по всему поперечному сечению с одной стороны профиля. При установке зарядов впритирку один к другому детонация передается накрепко без нарушения кумуляции: - от торца 1-го заряда к торцу другого; - от торца 1-го заряда к торцу другого при угле меж плоскостями торцов до 50°; - от кумулятивной облицовки 1-го заряда к торцу другого; - от тыльной стороны 1-го заряда к торцу другого; - от торца 1-го заряда к тыльной стороне другого. При установке зарядов в согласовании с приведенными схемами и комбинациями из них (на элементах сложного коробчатого сечения) впритирку один заряд к другому без зазоров при взрывании 1-го заряда, обозначенного стрелкой, детонация передается всем зарядам независимо от их количества. При установке зарядов на элементах, имеющих сложное поперечное сечение (двутавровые и коробчатые балки), нужно смотреть, чтоб заряды, расположенные на разных плоскостях балки, были установлены кумулятивными выемками один против другого (в одном сечении). При установке зарядов с промежутками до 0,5 м они соединяются детонирующими устройствами ДУ. При промежутках меж зарядами более 0,5 м применяется дополнительно отрезок детонирующего шнура нужной длины. В данном случае детонирующее устройство ДУ перерезается напополам и половинки его внакладку по 10 см привязываются изоляционной лентой либо шпагатом к концам отрезка детонирующего шнура. Удлиненными таким методом ДУ заряды соединяются меж собой. При соединении зарядов КЗУ-2 при помощи ДУ и отрезков ДШ не допускается образование петель на детонирующем шнуре. Наличие петель может привести к перебиванию шнура и отказу в передаче детонации. На железных элементах заряды крепятся магнитами. Магниты должны плотно прилегать к поверхности перебиваемого элемента. При сильном загрязнении поверхности она очищается в месте установки зарядов. Для установки магнитов на заряд нужно: - воткнуть отогнутый конец скобы, закрепленной на магните, в широкий (верхний) паз планки; - надавить на пружинную защелку, ввести ее отогнутый конец в узенький (нижний) паз планки и отпустить защелку. Заряды, соединенные попарно магнитами, могут переноситься к месту установки в вещевых мешках. При установке на суше с зарядов снимаются пенопластовые вкладыши. Для снятия вкладыша нужно: - снять оба прижима; - вытащить вкладыш из кумулятивной полости. В случае внедрения зарядов в воде вкладыши не снимаются. При установке зарядов КЗУ-2 на нестальных элементах магниты на заряды не инсталлируются. Заряды за кольца привязываются к перебиваемому элементу лентой. Взрывание зарядов КЗУ-2 делается зажигательной трубкой ЗТП, электродетонатором ЭДП-р. Для подготовки к взрыву заряда КЗУ-2 электродетонатором ЭДП-р (зажигательной трубкой ЗТП) нужно: - установить заряд (заряды) на подрываемом объекте; - соединить их (по мере надобности) детонирующими устройствами ДУ; - вывинтить пробку из запального гнезда доп детонатора; - ввинтить в запальное гнездо электродетонатор ЭДП-р, присоединенный к проводной сети (зажигательную трубку ЗТП). Взрывание заряда делается по (команде. Заряды КЗУ-2 могут применяться со взрывателями медленного действия ВЗД-3М, ВЗД-6ч, ВЗД-144 и ВЗД-144ч, как прилипающие мины, для повреждения военной и промышленной техники. Для установки заряда (зарядов) КЗУ-2 со взрывателем медленного действия нужно: - установить заряд (заряды) на подрываемом объекте; соединить заряды (по мере надобности) детонирующими устройствами ДУ; - в случае использования взрывателей ВЗД-6ч, ВЗД-144 либо ВЗД-144ч у заряда КЗУ-2, в который будет устанавливаться взрыватель, передвинуть доп детонатор в сторону свободного конца, отжав защелку; - вывинтить пробку из запального гнезда; - приготовить к установке взрыватель медленного действия; - ввинтить запал МД-5М во взрыватель; - ввинтить оснащенный взрыватель запалом МД-5М в запальное гнездо; если ввинчиванию взрывателя в заряд КЗУ-2 мешают примыкающие заряды либо элементы подрываемой конструкции, то заряд КЗУ-2, в который необходимо ввинтить взрыватель (либо доп детонатор с него), снимается, в запальное гнездо ввинчивается взрыватель, и заряд совместно со взрывателем устанавливается на место. Взрыв заряда, установленного со взрывателем медленного действия, произойдет после его запуска в момент истечения времени замедления. Обезвреживание зарядов КЗУ-2, установленных со взрывателями медленного действия, делается в согласовании с правилами обезвреживания взрывателя. После снятия взрывателя из зарядов вывинчиваются детонирующие устройства ДУ и заряды снимаются с места установки. Тактико-технические свойства КЗУ-2 Масса заряда, кг 0,9 Масса взрывчатого вещества, кг 0,32 Вид взрывчатого вещества ТГ-40. Габаритные размеры, см  15 х 10,5 х 8,5 Средства инициирования: электродетонатор типа ЭДП, зажигательная трубка типа ЗТП, таймерные взрыватели ВЗД-6ч, ВЗД-144, ВЗД-144ч (все три с запалом МД-5М), детонирующее устройство ДУ. Продуктивность Глубина щели, см / Длина и ширина щели, см Сталь 3,6 / 11,0 х 0,5 Пакет железных листов 3,0 / 11,0 х 0,4 Железобетон 30,0 / 12,0 х 0,8
