Кумулятивный заряд КЗ-6 (СССР)

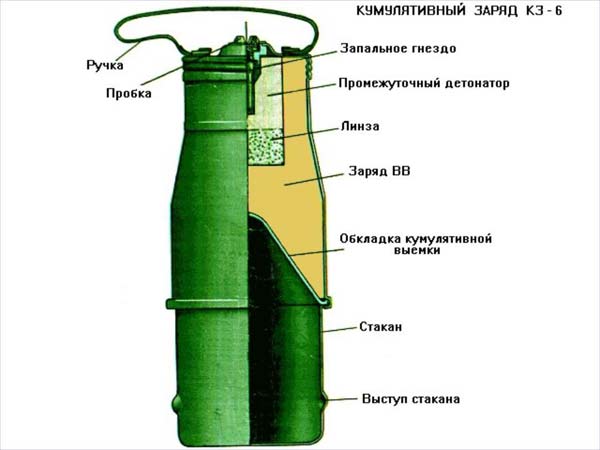

Кумулятивный заряд КЗ-6 предназначен для пробивания защитных бронированных конструкций, шпуров в мёрзлом грунте, образования воронок на шоссейных дорогах, взлётно-посадочных полосах взрывным методом, повреждения военного и промышленного оборудования, обезвреживания взрывных устройств и боеприпасов. Кумулятивный заряд КЗ-6 имеет железный корпус, заряд ВВ (сплав ТГ-40) с конической кумулятивной облицовкой. Снутри заряда ВВ имеется пенопластовая линза и доп детонатор с резьбовым запальным гнездом, закрытым пробкой. Сверху на заряде имеется ручка. Кумулятивная полость закрыта стаканом, что обеспечивает формирование кумулятивной струи при взрыве заряда в воде. Стакан также служит опорой при установке заряда на пробиваемой преграде. На стакане с боковой стороны имеются два выступа для закрепления утяжелителя. Утяжелитель надевается на заряд в случае установки его в воде (без утяжелителя опрокидывается и всплывает). Утяжелитель представляет собой чугунное кольцо с пазами на внутренней поверхности в которые входят выступы стакана при установке утяжелителя на заряд. Каждые восемь зарядов КЗ-6 оснащаются 2-мя утяжелителями и отрезком ленты длиной 50 м. Лента употребляется для крепления (к примеру, при ликвидировании не взорвавшихся боеприпасов, заглубившихся в грунт). Кумулятивный заряд КЗ-6 допускает установку в воде на глубинах до 20 м. КЗ-6 кумулятивной струей, образующейся при взрыве, обеспечивает  возбуждение взрыва боеприпасов с шириной стен до 15 мм и ВВ без оболочки: - при открытом расположении с расстояния до 1 м - при расположении боеприпаса за броней шириной до 30 мм с расстояния до 0,5 м; - через слой грунта шириной до 25 см. Заряд, установленный на броне, при взрыве обеспечивает повреждение узлов военной техники за броней шириной до 50 мм. Для подготовки к взрыву заряда КЗ-6, размещенного открыто, нужно: - вывинтить пробку из запального гнезда; - установить (закрепить) заряд на подрываемом объекте; - ввинтить в запальное гнездо электродетонатор ЭДП-р, присоединенный к проводной сети (зажигательную трубку ЗТП, взрыватель с запалом МД-5М). Для подготовки к взрыву заряда КЗ-6 в скважине либо в воде нужно: - привязать к ручке заряда ленту требуемой длины; - установить на заряд утяжелитель, зачем надеть его на заряд снизу так, чтоб выступы на стакане прошли в сквозные пазы, а потом повернуть утяжелитель до входа выступов в несквозные пазы; - вывинтить пробку из запального гнезда и ввинтить в него электродетонатор ЭДП-р, присоединенный к проводной сети; - прикрепить провода электродетонатора и проводной сети со слабиной к ленте, привязанной к заряду; - опустить заряд в скважину (установить в воду) на подрываемый объект. Заряды КЗ-6 (8 шт.) укладываются в древесный ящик. Масса брутто 55 кг. В ящике, не считая того находится вещевой мешок для переноски зарядов в полевых критериях. Средствами взрывания заряды не оснащаются. Средства взрывания выбираются зависимо от избранного подрывником метода взрывания. Переносятся средства взрывания раздельно в сумке минера-подрывника СМП. Технические свойства кумулятивных зарядов КЗ-6 Масса, кг 3 (4,8 с утяжелителем) Тип ВВ - ТГ-40 Масса ВВ, кг 1,8 Поперечник, мм 112 Высота, мм: со сложенными ножками 292 Средства взрывания - ЭДП-р, ЗТП либо взрыватель с запалом МД-5М Температурный спектр внедрения, °С От -50 до +50 Пробиваемая толщина и поперечник пробоины:* - брони 21,5/20 - железобетон до 55 - промерзлого грунта 80/50 * Числитель - пробиваемая толщина в см; знаменатель - поперечник пробоины в мм.
