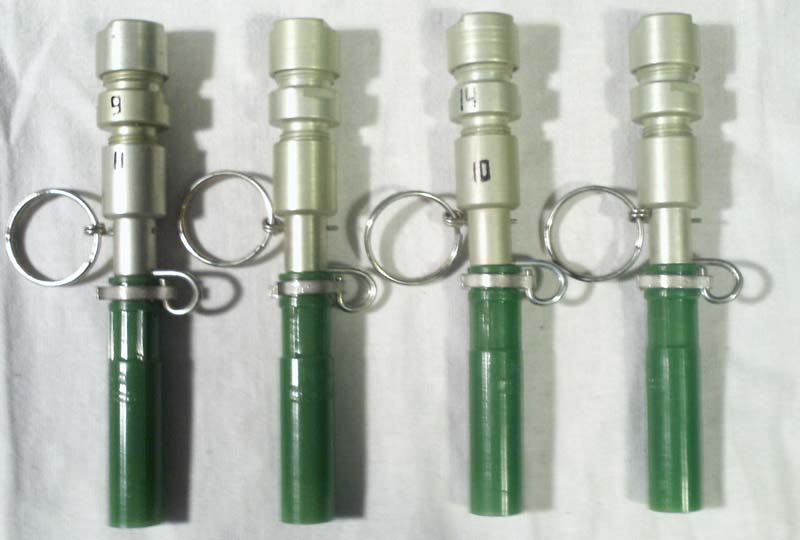

Минный взрыватель МУВ-4 (СССР)

Минный взрыватель моментального деяния МУВ-4 предназначен для внедрения с противопехотными минами ОЗМ-72, ОЗМ-4, ПОМЗ-2М, ПМД-6М. Взрыватели серии МУВ употребляются с запалами МД-2 и МД-5М. В запалах МД-2 нет резьбы. Потому комфортнее использовать МД-5М, которые благодаря резьбе накрепко вкручиваются в мины и тротиловые шашки.

Устройство и принцип деяния взрывателя МУВ-4

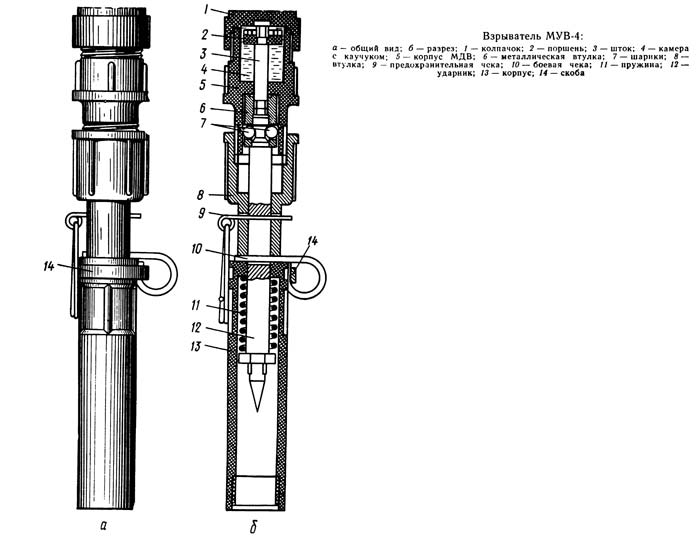

Минный взрыватель МУВ-4 состоит из корпуса, ударника, пружины, втулки, предохранительной чеки, боевой чеки, скобы и механизма далекого взведения (МДВ). Механизм далекого взведения состоит из корпуса, железной втулки штока, поршня, 2-ух шариков и колпачка. Полость корпуса под поршнем заполнена каучуком. Во втулку, соединенную со штоком, заходит конец ударника, который при помощи шариков, размещенных в его кольцевой выточке и отверстиях втулки, соединен со штоком поршня. Боевая чека зависимо от типа мины применяется Р- либо Т-образной формы. Для перевода взрывателя в боевое положение нужно удалить предохранительную чеку, в итоге чего ударник под действием пружины совместно со штоком и поршнем, находящимся в полости с водянистым каучуком, перемещается, выдавливая каучук через кольцевой зазор меж поршнем и корпусом МДВ. При перемещении ударника со штоком на 5-8 мм (по истечении времени далекого взведения) шарики выталкиваются в зазор меж втулкой и ударником, освобожденный ударник упирается в боевую чеку, при выдергивании которой он под действием пружины накалывает капсюль-воспламенитель запала, вызывая взрыв заряда мины.

Применение взрывателя МУВ-4

Установка противопехотных мин с взрывателем МУВ-4 делается аналогично установке мин с взрывателями серии МУВ. При подготовке взрывателя к установке проверяются его исправность и наличие в нем предохранительной и боевой чек. При применении взрывателя с миной ПМД-6М Р-образная боевая чека заменяется Т-образной.

Меры безопасности при воззвании с МУВ-4

Предохранительная чека взрывателя МУВ-4 удаляется в последнюю очередь после полного окончания установки и маскировки мины. Воспрещается применение взрывателей с механическими повреждениями, также без боевой и предохранительной чек.

Обезвреживание взрывателя МУВ-4

Мины, установленные с взрывателем МУВ-4, обезвреживать (снимать) воспрещается. Мины уничтожаются на месте установки тралением, фугасные мины могут уничтожаться затратными зарядами.

Маркировка, хранение и транспортирование

Маркировка взрывателя МУВ-4 накладывается темной несмываемой краской на упаковочных ящиках. Взрыватели упаковываются в древесные ящики размерами 528х524х246 мм по 600 шт. в каждый. Масса 1-го ящика 32 кг. Главные свойства взрывателя МУВ-4 Тип - Механический с гидромеханическим механизмом далекого взведения Время далекого взведения 1-30 мин Усилия выдергивания боевой чеки: - Р-образной 20-25 Н - Т-образной 30-110 Н Температурный спектр внедрения - От -40 до +50С Масса взрывателя (не оснащенного запалом) 32 г Размеры: - поперечник 17 мм - длина  113 мм Материал корпуса - Пластмасса
