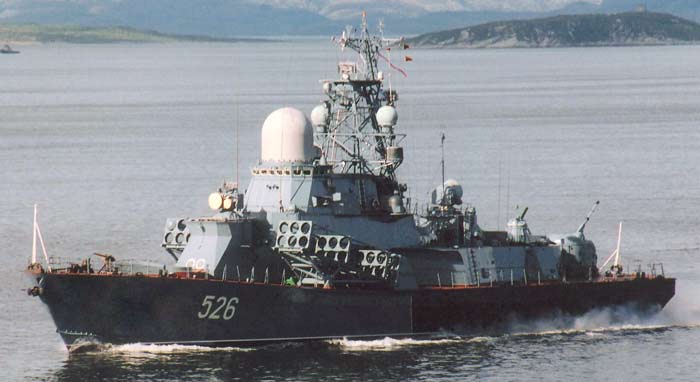

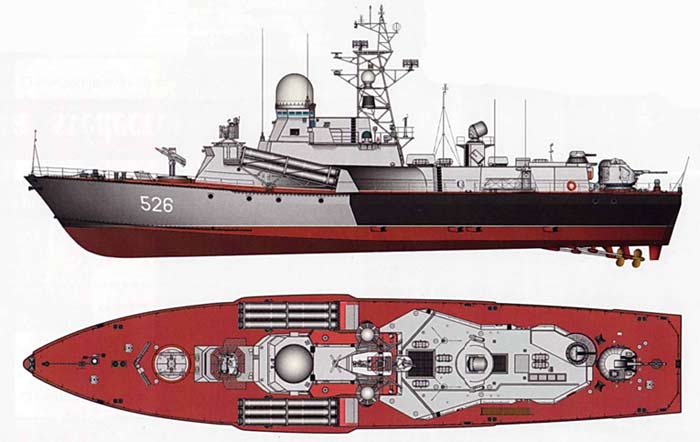

Малые ракетные корабли проекта 1234.7 «Накат» (СССР)

Малые ракетные корабли проекта 1234.7 ("Nanuchka IV" по систематизации NATO) - это модернизированный вариант проекта 1234.1 с обновлённым ударным противокорабельным ракетным комплексом «Оникс» включающим в себя двенадцать противокорабельных ракет П-800 "Оникс". Переоборудовался корабль на заводе №5 Приморский в г. Санкт-Петербурге. Головной и единственный построенный корабль проекта «Накат» вступил в строй Северного флота в 1996 году. Принятие на вооружение российского Военно-Морского Флота нового комплекса ракетного орудия на корабле проекта 1234.7 «Накат» открыло возможность оснащения этим комплексом многоцелевых подводных лодок и кораблей разных классов. Вооружение кораблей проекта 1234.7 «Накат» состоит: 1. Из 1 одноствольной 76-мм всеприменимой башенной артустановки АК-176 с длиной ствола 54 калибра. Артустановка располагается на юте. Башня имеет облегчённый вариант, из алюминиево-магниевого сплава Амг61 шириной 4 мм, с оптекаемыми округленными формами. Темп стрельбы АУ составляет 75 выстрелов с перерывом 30 мин, остывание ствола непрерывное забортной водой, боезапас включает 152 выстрела. Заряжание ствола автоматическое, непрерывное с 2-ух сторон, обойменное. Система подачи состоит из платформы, на которой размещены 2 горизонтальных транспортера с 2 обоймами по 76 выстрелов, 2 цепных элеватора с приемниками и 2 маятника с приводами от общего электродвигателя. Вероятна подача ручным методом. Живучесть ствола составляет 3000 выстрелов. Расчёт включает 2 человека. АУ с помощью удаленного электрического привода ЭСП-221 разворачивается на лево либо на право на угол до 175° от походного положения, а вертикальный угол наведения составляет от -15° до +85°. Исходная скорость снаряда доходит до 980 м/с, а дальность стрельбы по морской либо береговой цели - до 15 км при помощи корабельных средств обнаружения цели и наибольший потолок - до 8 км. АУ имеет массу в 13,1 тонны. Наводка артустановки осуществляется автоматом и полуавтоматически с помощью удаленного управления и в ручную по визирам-дублерам ВД-221, находящимся в самой башенной установке. Для управления стрельбой 76-мм артиллерии устанавливается СУО совмещённая с РЛС МР-123/176 "Вымпел-А". 2. Из 1 шестиствольного 30-мм автомата АК-630М с длинноватой ствола 54 калибра, размещенного в кормовой части на крыше первого яруса надстройки. Артустановка башенного типа с вращающимся блоком стволов в кожухе с продольно-поршневым затвором, обеспечивающим принудительную досылку выстрела и экстракцию гильзы. Скорострельность установки составляет 4000-5000 выстрелов/ мин. Угол вертикального наведения от -12 до +88°, а горизонтального до 180°. Исходная скорость снаряда 960 м/с, дальность стрельбы до 8,1 км. Питание автомата ленточное, лента на 2000 патронов размещена в круглом магазине. Расчёт орудия включает 2 человека. Масса установки составляет 1 918 кг. Автоматы имеют систему удаленного управления от РЛС МР-123/176 "Вымпел-А". 3. Из 1 ЗРК малой дальности "Оса-МА" размещённого в носовой части корпуса под палубой в особом погребе, в каком расположен и боекомплект из 24 ЗУР 9М-33М2. Пусковая установка комплекса (ПУ) ЗИФ-122 с 2 пусковыми направляющими опорами расположенными вертикально и вращающейся частью, находится под палубой в походном положении, а ракеты расположены по 5 штук на 4 барабанах. При переходе в боевое положение подъемная часть ПУ подымается вкупе с 2-мя ракетами. После запуска первой ракеты происходит поворот барабана, обеспечивающий выход на линию заряжания очередной ракеты. После запуска 2-ой ракеты пусковые балки автоматом становятся вертикально, поворачиваются к наиблежайшей паре барабанов, и подъемная часть ПУ опускается за очередными 2-мя ракетами. Время перезаряжания ПУ находится в границах 16-21 секунд. Скорострельность - 2 выстрела за минуту по воздушным целям и 2,8 выстрела за минуту по надводным, время переноса огня на другую цель 12 секунд. Вес ПУ без боекомплекта составляет 6,85 тонны. Ракета 9М-33М2 одноступенчатая с двухрежимным твердотопливным движком. Стартовый заряд телескопический, а маршевый заряд одноканальный. Ракета скомпонована по аэродинамической схеме "утка", т.е. имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок, который установлен подвижно относительно корпуса и в полете свободно крутится. При средней скорости полета до 500 м/с ракета может маневрировать по линии движения ''трёхточка'' либо «половинное спрямление». Управление ракетой в полете осуществляется радиокомандной системой наведения с автоматическим сопровождением цели и выводом ЗУР на линию визирования. При сходе ракеты с ПУ взводится радиолокационный взрыватель и снимается последняя ступень предохранителя. Радиовзрыватель начинает источать радиомагнитные импульсы. В ракете был доработан радиовзрыватель методом введения в него двухканального приемника с автономной схемой анализа высоты в момент взведения. При подаче радиокомандного сигнала от счётно-решающего устройства СУ происходит подрыв боевой части (15 кг) в радиусе до 15 метров от цели. В случае просвета ракеты мимо цели на ракету подается команда на самоликвидацию с подрывом боевой части. Система управления состоит из радиолокационной станции, которая имеет канал обнаружения целей, канал сопровождения цели и канал сопровождения ракеты, также канал радиокоманд на ракету и счётно-решающий устройство. Усовершенствованы условия автосопровождения цели в пассивных помехах введением режима наружной когерентности в станции сопровождения целей. Обнаружение целей происходит на дальности от 25 до 30 км при высоте цели 3,5-4 км и скорости до 500 м/с, а на огромных высотах на дальности до 50 км. Сопровождение цели и выдача радиокоманд проводится на дальности до 15 км. Малая высота поражения цели составляет 25 метров над уровнем моря. 4. Из ударного противокорабельного комплекса "Оникс" включающего в себя двенадцать противокорабельных ракет П-800 "Оникс" с дальностью полета по низковысотной линии движения до 120 км при скорости 2 М, а по комбинированной высотной линии движения до 300 км при скорости 2,6 М и массой боевой части 250 кг и маршевой высотой от 10 метров до 14 км. Тип головки самонаведения - комбинированное самонаведение с радиолокационным и инерциальным каналами. Ракеты расположены побортно на верхней палубе в 2-ух сшестерённых не наводящихся, нестабилизированных, небронированных, неамортизированных стартовых контейнерах СМ-403. ПУ имеют неизменный угол возвышения - 15°, а их оси размещены параллельно диаметральной плоскости корабля. Высота полёта ракеты контролируется высотомером, который позволяет определять высоту полёта ракеты, даже при её активном маневрировании. 5. Из 2 пусковых установок выстреливаемых помех (КЛ-101) комплекса помех ПК-16 калибра 82-мм с пакетом из 16 направляющих труб. Предназначен для постановки радиолокационных и термических отвлекающих и дезинформирующих неверных целей для противодействия управляемому оружию с радиолокационными и термическими системами наведения (самонаведения). Снаряды вручную инсталлируются в направляющие пусковой установки и дальше процесс стрельбы идет автоматом либо полуавтоматически. Темп стрельбы составлял 2 залпа/с. при хоть какой данной последовательности снарядов, дальность постановки неверных радиолокационных целей от 500 метров до 3,5 км, а неверных термических целей - от 2 до 3,5 км. Метод ведения огня автоматический, удаленный, залпами, а автоматический, удаленно, одиночными выстрелами. Приведение заряженной установки в боевую готовность делается без выхода личного состава на верхнюю палубу и заключается в установлении на пульте данного режима стрельбы и открывании фронтальной крышки. Боевое сервис заряженной установки делается одним номером. Тип снарядов помех РУММ-82 (ТСП-60). Масса незаряженной ПУ составляла 400 кг. 6. Из 2 пусковых установок (ПУ) выстреливаемых помех ПК-10 "Отважный" калибра 120-мм с 10 устанавливаемыми снарядами. Созданы для увеличения продуктивности ПВО корабля на конечном участке самонаведения средств воздушного нападения методом постановки радиоэлектронных и оптико-электронных уводящих неверных целей. Режим стрельбы автоматический - залпами, ручной - одиночными снарядами. Тип снарядов помех АЗ-СР-50 (радиолокационных), АЗ-СО-50 (оптико-электронных). Масса ПУ составляла 336 кг. Корабль оснащался РЛК общего обнаружения "Монолит", 2 РЛС навигации "Печора", РЛС РЭБ "Вымпел-Р2", аппаратурой госопознавания "Нихром", инфракрасной аппаратурой ночного видения "Хмель-2". Тактико-технические данные проект 1234.7 «Накат» Экипаж: 62 человека (9 офицеров, 14 мичманов) Водоизмещение: стандартное 630 тонн, полное 730 тонн Длина большая: 59,3 метра Длина по КВЛ: 54,9 метра Ширина большая: 11,8 метра Ширина по КВЛ: 10,16 метра Высота борта в носу : 7,6 метра Высота борта на миделе: 5,55 метра Высота борта в корме: 5 метров Осадка по корпусу: 2,4 метра Силовая установка: 3 дизель-дизельных агрегата М-507А по 10 000 л.с., 3 винта ФШ, 2 руля Электроэнергетическая система: 2 ДГ по 300 кВт и 1 ДГ на 100 кВт, переменный ток 380 В, 50 Гц Скорость хода: полная 34 узла, финансовая 12 узлов, боевая финансовая 18 узлов Дальность плавания: 1600 миль при 18 узлах, 4000 миль при 12 узлах Мореходность: 5 баллов Автономность: 15 суток Вооружение: . артиллерийское: 1х1 76-мм автомат АК-176 и 1х6 автомат АК-630М от РЛС МР-123/176 "Вымпел-А" ракетное: 2х6 ПУ СМ-403 ПКР П-800 "Оникс" зенитно-ракетное: 1х2 ПУ ЗИФ-122 ЗРК "Оса-МА" радиоэлектронной борьбы: 2 ПУ КЛ-101 постановки пассивных помех ПК-16, 2 ПУ ПК-10 "Отважный", РЛС РЭБ "Вымпел-Р2". радиотехническое: 1 РЛК "Монолит", аппаратура ночного видения "Хмель-2", аппаратура госопознавания "Нихром". навигационное: 2 НРЛС "Печора", 1 гирокурсоуказатель ГКУ-1, автопрокладчик АП-3У, эхолот НЭЛ-7, лаг ЛИ-80, колдун. компас КИ-13, радиопеленгатор РП-50Р хим: 1 устройство хим разведки ВПХР, дозиметры КИД-6В, 10 изолирующих противогазов
