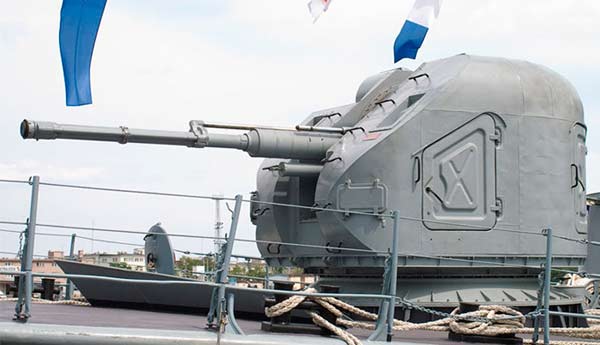

Корабельная артиллерийская установка АК-176 (СССР)

В 1960-е годы на вооружении ВМФ возникают крылатые противокорабельные ракеты и корабли-ракетоносцы, в том числе малые ракетные корабли и ракетные катера. Для их вооружения были нужны всеприменимые автоматические артиллерийские установки для отражения атак с воздуха и борьбы с кораблями. Работа над одноствольной артиллерийской установкой развернулась в конце 1960-х годов в ОКБ Горьковского машиностроительного завода. Характеристики новейшей автоматической корабельной пушки были заданы Постановлением Совета министров СССР от 15 марта 1971 года. Проектирование 76-мм автоматической пушки и всеприменимой установки велось под управлением головного конструктора Г.П.Рындыка в ЦНИИ «Буревестник» в г.Горьком. Проект артустановки под шифром А-221 подвергся рассмотрению уже в конце сентября 1971 года. В апреле - июле 1977 года на Ржевском артиллерийском полигоне (Ленинградская обл.) прошли полигонные тесты установки А-221, в январе в районе Балтийска проведены корабельные тесты А-221 на ракетном катере. Новый 76-мм автоматический артиллерийский комплекс был принят на вооружение 22 июня 1979 года. Установка получила индекс АК-176, весь комплекс «артиллерийская установка - система управления» - АК-176-МР-123/176. Массовое создание АК-176 скооперировано на Горьковском машиностроительном заводе.

УСТРОЙСТВО УСТАНОВКИ

Артиллерийская установка одноствольная, закрытого типа, с удаленным и местным управлением. Орудие имеет ствол-моноблок и вертикальный клиновый затвор. Автоматика орудия - с откатным движком, действующим за счет энергии отдачи ствола. Противооткатные устройства включают гидравлический тормоз отката и пружинный накатник. Остывание ствола - внешнее, жидкостное, непрерывное, забортной водой. Насыщенное остывание ствола позволяет достигнуть высочайшей боевой скорострельности. Стрельба вероятна одиночными выстрелами и очередями с наибольшим темпом стрельбы 120-130 выстр./мин либо 30 либо 60 выстр./мин. При стрельбе маленькими очередями малый интервал меж ними составляет 5-10 секунд. Установка может расстрелять собственный боекомплект 2-мя очередями по 75 выстрелов с перерывами меж ними в 30 секунд. Боекомплект - унитарные 76-мм выстрелы (патроны) нескольких типов. Главными стали осколочно-фугасные снаряды для борьбы с воздушными либо надводными и береговыми целями. Употребляется либо неконтактный радиолокационный взрыватель АР-51Л, либо контактный головной взрыватель ВГ-67. Сварной корпус установки выполнен из алюминиево-магниевого сплава АМгб1, что позволило понизить массу установки, при всем этом пришлось отрешиться от противопульной и противоосколочной защиты. Радиус обметания АК-176: по стволу - 4,4 м, по корпусу - 1,75 м.

РАБОТА КОМПЛЕКСА

Вероятны три метода управления арт-установкой: - дистанционно-автоматический; - автоматический, с местного поста («визирной колонки»), при помощи оптического прицела К-221А; - ручной (при отсутствии электропитания) по визирам-дублерам ВД-221. Разные методы управления, не считая оперативности реагирования на цель. отличаются и скоростью наводки. При автоматическом управлении артустановка наводится по данным РЛС «Вымпел-А» с системой управления МР-123/176, которая обеспечивает сопровождение и наведение артустановки на воздушные, надводные и наземные цели на дальности до 5000 м. Сравнение черт АК-176 с таким известным забугорным аналогом, как итальянская 76-мм «ОТО Мелара Компакт», указывает, что при несколько большей массе российская установка имеет очевидное приемущество по боевой скорострельности и не уступает по дальности действенной стрельбы. АК-176-МР-123/176 стал всеприменимым комплексом как по огневым способностям, так и по использованию фактически на всех типах малых кораблей и катеров. Установка может употребляться на катерах и кораблях водоизмещением от 200 т и поболее. АК-176 ставились на малые ракетные корабли на воздушной подушке проекта 1239, малые ракетные корабли проекта 1234.1, ракетные катера проектов 1241.1, 1241.8, 10411, ракетные катера на подводных крыльях проекта 206МР, патрульные катера проекта 02065 «Вихрь», малые противолодочные корабли проектов 133Ш, 1141, 11451, 1241.2, 1241П, сторожевые корабли проекта 10412, десантные проекта 775 и др. Тесты и практика учений проявили, что АК-176 может удачно защищать корабли от противокорабельных крылатых ракет типа «Гарпун» и «Томагавк». В 1980-е годы установка прошла модернизацию с целью обеспечения действенной борьбы с крылатыми ракетами. Модернизированная АК-176М отличается, сначала, системой управления стрельбой. В системе МР-123-02/176 РЛС «Вымпел-АМ» связан с телевизионным визиром и лазерным дальномером, что позволяет обнаруживать и аккомпанировать цели при угнетении противником радиолокационного канала. Дальность сопровождения целей РЛС составляет 25-30 км при наличии помех и до 45 км без помех. ЦНИИ «Буревестник» представляет новейшую установку АК-176М1, с корпусом, выполненным с учетом требований понижения радиолокационной заметности корабля, возможностью использования новых типов боеприпасов, новейшей системой управления типа 5П10 «Пума». Масса самой 76-мм артустановки уменьшена до 9,5 т. Тактико-технические свойства АК-176 Масса артустановки, кг: 11 300 Калибр ствола орудия, мм: 76,2 Длина ствола орудия, мм: 4496 (59 калибров) Исходная скорость снаряда,м/с: 980 Наибольшая дальность стрельбы, м: - по надводным и береговым целям: 15 700 - по воздушным целям: 11 600 (по самоликвидатору снаряда) Боевая скорострельность: - наибольшая: 120-130 выстр./мин - практическая: 30,60 выстр./мин Количество выстрелов, готовых к автоматической стрельбе, шт.: 152 Угол склонения и возвышения ствола: - вручную: от -15° до -1-85° - от электроследящего привода: от-10° до-1-80° Угол горизонтальной наводки: - вручную: ±175° - от электроследящего привода: ±168,5° Расчет, чел.: 2-4

Источник: dogswar.ru
