Малые противолодочные корабли проекта 1124К (СССР)

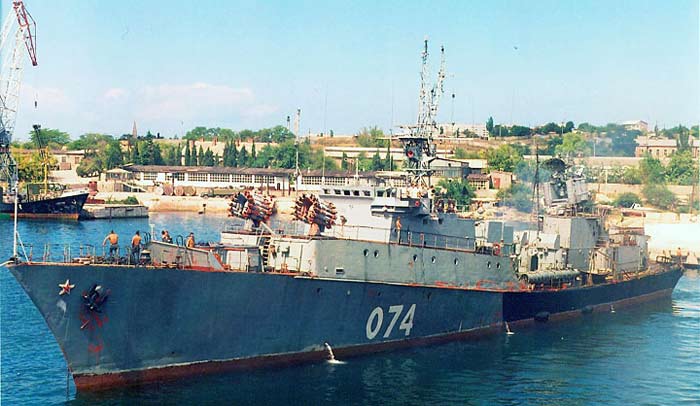

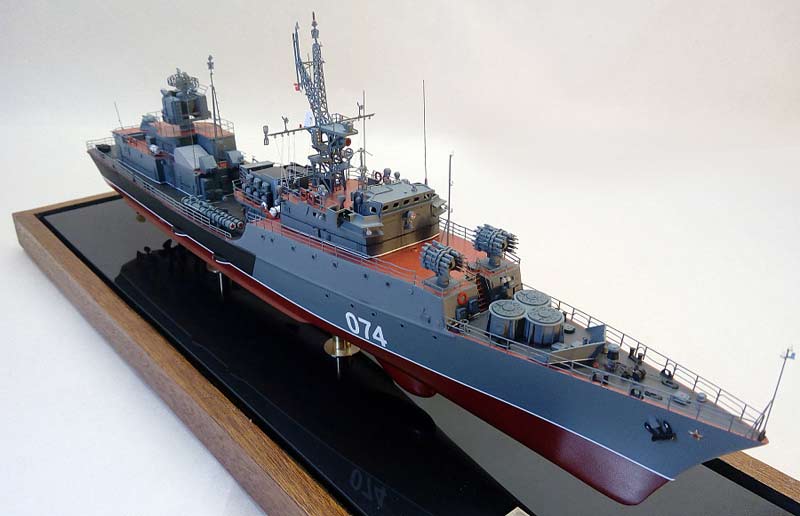

Малый противолодочный корабль проекта 1124К - это корректированный вариант с установкой опытнейшего эталона нового зенитного ракетного комплекса малой дальности (ЗРК) "Кинжал". С корабля демонтировали носовой ЗРК "Оса-М" совместно со станцией наведения на крыше рубки и кормовую артустановку "АК-725". Переоборудование корабля проходило на заводе №532 "Залив" в г. Керчь. МПК-104 проходил корабельные тесты комплекса с 1982г. по 1986 г. Всего переоборудовано противолодочных кораблей в 1982 г. - 1 единица. Вооружение корабля проекта 1124К состояло из: - 1 шестиствольного 30-мм автомата АК-630М с длинноватой ствола 54 калибра, размещенного в кормовой части на банкете 2-ой надстройки. Артустановка башенного типа с вращающимся блоком стволов в кожухе с продольно-поршневым затвором, обеспечивающим принудительную досылку выстрела и экстракцию гильзы. Скорострельность установки составляет 4000-5000 выстрелов/мин. Угол вертикального наведения от -12 до +88°, а горизонтального до 180°. Исходная скорость снаряда 960 м/с, дальность стрельбы до 8,1 км. Питание автомата ленточное, лента на 2000 патронов размещена в круглом магазине. Расчёт орудия включает 2 человека. Масса установки составляет 1 918 кг. Автоматы имеют систему удаленного управления от РЛС К-12-1. - 1 ЗРК малой дальности "Кинжал" размещённого в носовой части корпуса под палубой в особом погребе. Пусковая установка комплекса (ПУ) включала 3 пусковых модуля барабанного типа расположенных вертикально под палубой. В каждом модуле располагалось по восемь транспортно-пусковых контейнеров (ТПК) с зенитными ракетами 9М-330 либо 9М-330-2, которые унифицированы с комплексом "Тор" сухопутных войск РФ. Комплекс может сразу обстреливать до 4 целей в пространственном секторе 60° на 60° с параллельным наведением до восьми ракет сразу. Темп стрельбы составляет 3 секунды, а время реакции комплекса зависимо от режима работы РЛС составляет от 8 до 24 секунд. Масса комплекса без боекомплекта составляет 41 тонну, расчёт комплекса включал 13 человек. Ракета 9М-330-2 одноступенчатая, твердотопливная с вертикальным стартом при помощи катапульты и телеуправлением в полёте. Уникальная газодинамическая система склонения разворачивает ракету на цель после старта в течении 1 секунды, после этого происходит пуск маршевого мотора. Ракета скомпонована по аэродинамической схеме "утка", т.е. имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок, который установлен подвижно относительно корпуса и в полете свободно крутится. При маршевой скорости полета до 860 м/с ракета выходит на неопасную высоту. Управление ракетой в полете осуществляется телеуправляемой командной системой наведения с автоматическим сопровождением цели и выводом ЗУР на линию визирования. При подаче командного сигнала от счётно-решающего устройства СУ происходит подрыв боевой части (15 кг) в лучший момент для заслуги очень действенного поражения цели. Система управления состоит из двухкоординатной радиолокационной станции "Позитив", фазированной антенной решётки (ФАР) с электрическим управлением лучом и телевизионно-оптических средств, которые обеспечивали обнаружение целей, рассредотачивание до 8 целей, сопровождение до 4 целей в автоматическом режиме, также телеуправление ракет в критериях насыщенного радиоэлектронного противодействия противника и зрительно оценивать результаты обстрела. Обнаружение целей происходит на дальности до 45 км при высоте цели до 3,5 км и скорости до 700 м/с. Дальность поражения целей составляла от 1,5 до 12 км, а при подключении артустановки калибра 30-мм от 200 метров. Малая высота поражения цели составляет 10 метров над уровнем моря. - 2 двухтрубных 533-мм поворотных торпедных аппаратов ДТА-53-1124 с удаленным автоматическим устройством АТУ-1 для ввода в торпеды текущего угла. Перед стрельбой торпедные аппараты разворачиваются на фиксированный угол в 27°. Трубные аппараты обеспечивали более подходящий локальный климат для самонаводящихся противолодочных торпед СЭТ-53М. Торпеда имеет вес БЧ 92 кг, скорость хода 29 узлов, дальность деяния до 14 км и может поражать цели на глубинах от 20 до 200 метров. Активно-пассивная акустика самонаведения торпеды в активном режиме имела радиус реагирования по подводной лодке 600 метров. - 2 реактивных бомбомётов РБУ-6000 "Смерч-2" калибра 212-мм с 12 стволами от ПУСБ "Буря", расположенных в носовой части корпуса. Стрельба велась одной либо 2-мя установками сразу, как одиночными выстрелами, так и залпами. Припас глубинных бомб РГБ-60 размещался в погребе, а заряжание пакета стволов выполнялось при помощи удаленно управляемого устройства, в которое бомбы из погреба подаются особым подъемником. После загрузки последнего ствола РБУ-6000 автоматом перебегает в режим наведения, а после израсходования всех бомб —опять в режим заряжания: пакет стволов опускается на угол 90° и разворачивается для заряжания еще одного припаса по курсовому углу. РБУ-6000 получает целеуказание от корабельной Угасал МГ-322 "Аргунь". Наведение РБУ-6000 делается по горизонтали и по вертикали, а движущие устройства - электроприводы. Дальность деяния установки от 300 до 5800 метров, а глубина поражения цели от 15 до 450 метров. Радиус разрушительного воздействия на подводную лодку до 7 метров. Скорострельность РБУ-6000 - 2,4 выстрела/мин., а скорость погружения - 11,6 м/с. Масса установки составляла 3,1 тонны. - 2 кормовых бомбосбрасывателей и 12 глубинных бомб ББ. Общий вес большой глубинной бомбы составлял 165 кг, а вес тротила 135 кг при длине в 712 мм и поперечнике 430 мм. Скорость погружения доходила до 2,5 м/с, а радиус поражения составлял от 8 до 20 метров. Бомба обеспечивала установку глубины взрыва от 10 до 210 метров. Система управления огнем К-12-1 для ЗРК "Кинжал" и АК-630, состояла из: - быстродействующего вычислительного комплекса с развитым программным обеспечением и элементами искусственного ума для автоматического режима, являющегося главным. - Аппаратуры селекции подвижных целей и помехозащиты. - РЛС обнаружения целей и целераспределения "Позитив". - РЛС сопровождения целей с фазированной антенной решёткой (ФАР) с электрическим управлением лучом. - телевизионно-оптических средств визирования ракет и дострела прорвавшихся целей в ближней зоне до 200 метров 30-мм артиллерией. Корабли оснащались РЛС общего обнаружения "Позитив", РЛС навигации "Дон", РЛС РТР "Бизань-4Б", аппаратурой госопознавания "Нихром", Угасал подкильной МГ-322 "Аргунь", Угасал опускаемой МГ-339 "Шелонь", инфракрасной аппаратурой ночного видения «Хмель-2». РЛС общего обнаружения "Позитив", создана для обнаружения воздушных, надводных и береговых целей, а так же выдачи целеуказания зенитно-ракетному оружию. Станция дециметрового спектра волн работала в активном и пассивном режимах. Антенный пост размещался на верху модуля управления огнём К-12-1 и обеспечивал режимы активного обнаружения целей ("А") и пассивного обнаружения ("П") до 8 целей. РЛС всепогодная и может эксплуатироваться в разных погодных зонах. В активном режиме дальность обнаружения целей составляла до 45 км, а в пассивном режиме до 128 км. Время подготовки станции к работе составляло 3 мин., зона обзора по азимуту до 360°, а по углу места до 40°. РЛС навигации "Дон" 3 - сантиметрового спектра волн предназначалась для освещения навигационной обстановки и решения навигационных задач и позволяла определять при радиальном обзоре дальность до цели типа крейсер до 25 км и до воздушной цели до 50 км. Антенный пост РЛС располагается на мачте. РЛС радиотехнической разведки (РТР) "Бизань-4Б" использовалась в целях обнаружения РЛС противника. Станция сантиметрового спектра имела дальность обнаружения 25 км и непрерывное время деяния - 48 часов. Время подготовки станции к работе составляло 90 секунд. Система муниципального опознавания представлена 2-мя РАС - запросчиком "Никель" и ответчиком "Хром". РАС "Нихром" позволяет проводить опознавание надводных и воздушных целей для определения их принадлежности к своим вооруженным силам. Антенны размещены на мачте. Угасал опускаемая МГ-339 "Шелонь" с антенной расположенной в подъёмно-опускном устройстве (ПОУ), находилась в кормовой надстройке и работала в режимах эхо – и шумопеленгования, обеспечивая на стопе поиск подводной цели. Угасал опускалась на глубину до 100 метров и была способна обнаруживать подводную лодку идущую на глубине на дальности от 2 до 15 км. При обнаружении лодки на стопе в точке корабельного противолодочного дозора (КПЛД) корабль на всей скорости с поднятой станцией МГ-339 "Шелонь" шёл в точку рандеву с лодкой, с следующим её до поиском и атакой с помощью подкильной Угасал МГ-322 "Аргунь". Угасал подкильная МГ-322 "Аргунь" с антенной расположенной в подкильном обтекателе, работала исключительно в режиме эхопеленгования при скоростях корабля 14 и 25 узлов. Станция имела дальность обнаружения подводной цели от 2 до 10 км. Время подготовки станции к работе не превышало 5 мин., а время непрерывного деяния составляло до 4 суток. Инфракрасная аппаратура ночного видения «Хмель-2» позволяла производить сокрытую связь в черное время суток, при полном затемнении кораблей, также следить и пеленговать инфракрасные огни. Время непрерывной работы устройства составляло 20 часов, дальность пеленгования - до 3,7 км, а определение дистанции - до 750 метров. Система работала от сети неизменного тока 27 В. Радиопеленгатор АРП-50Р предназначался для определения места по радиомаякам в тёмное время суток и при нехороший видимости. Антенна (рамка) радиопеленгатора располагалась на мачте. Пеленгатор работал в спектре длинноватых и средних волн. Тактико-технические данные проект 1124К Экипаж: 86 человека (9 офицеров, 12 мичманов) Водоизмещение:  стандартное 930 тонн, полное 1070 тонн Длина большая: 71,1 метра Длина по КВЛ:  66 метров Ширина большая: 10 метров Ширина по КВЛ:  9,3 метра Высота борта в носу: 8,8 метра Высота борта на миделе: 6,88 метра Высота борта в корме: 3,6 метра Осадка по корпусу: 3,3 метра Силовая установка: - 2 ДДА М-507А по 10 000 л.с., - 1 ГТУ М-8М 18 000 л.с. - 3 винта ФШ, 2 руля Электроэнергетическая система: - 1 ДГ-200 на 200 кВт, - 1 ДГ-300 на 300 кВт, - 1 ДГ-500 на 500 кВт, 380 В, 50 Гц Скорость хода:  полная 35 узлов, финансовая 14 узлов Дальность плавания: 2700 миль при 14 узлах Мореходность: до 5 баллов по применению орудия Автономность: 10 суток Вооружение:  . артиллерийское: 1х6 30-мм автомат АК-630 от РЛС К-12-1 зенитно-ракетное: 3х8 барабанных ПУ ЗРК "Кинжал" от РЛС К-12-1 торпедное: 2х2 533-мм ТА ДТА-53-1124 с устройством АТУ-1 противолодочное: - 2 бомбомёта РБУ-6000 "Смерч-2" от ПУСБ "Буря", - 2 кормовых бомбосбрасывателя гидроакустическое: - 1 Угасал опускаемая МГ-339 "Шелонь", - 1 Угасал подкильная МГ-322 "Аргунь" радиоэлектронной борьбы: 1 РЛС РТР "Бизань-4Б" радиотехническое: 1 РЛС "Позитив", аппаратура "Хмель-2", аппаратура госопознавания "Нихром". навигационное:  1 НРЛС "Дон", 1 гирокомпас "Курс-5", лаг МГЛ-50, эхолот НЭЛ-5, радиопеленгатор РП-50Р, автопрокладчик АП-4, колдун. компас УКМП-3 хим: 1 устройство хим разведки ВПХР, дозиметры ДП-62, противогазы ИП-46
