Малые ракетные корабли проекта 1234ЭМ (СССР)

09 июль 2025, Среда
3
0

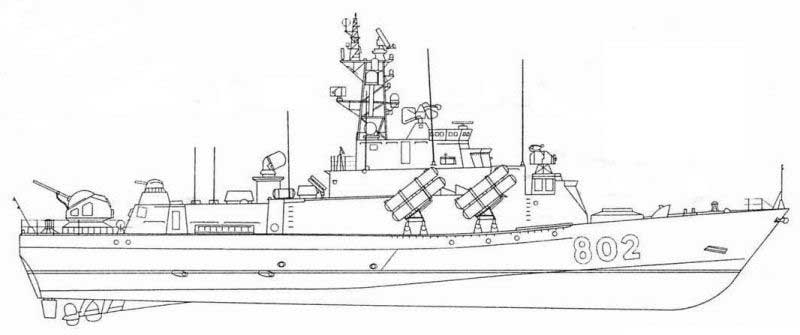

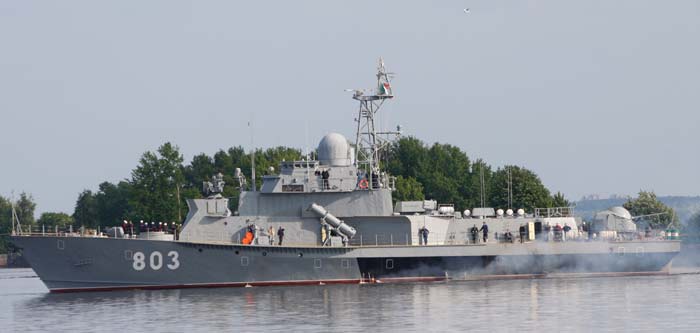

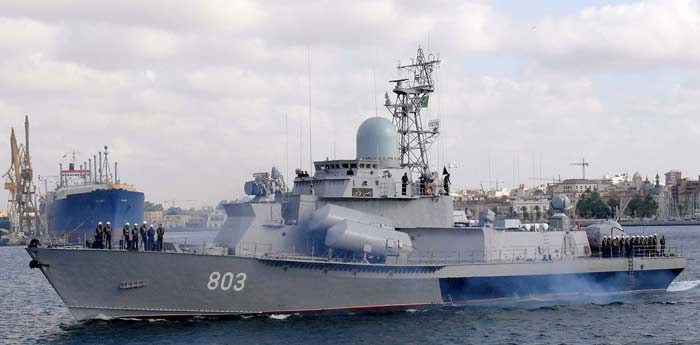

Малые ракетные корабли проекта 1234ЭМ - это модернизация экспортных МРК ВМС Алжира. Проект модернизации разработан в ЦМКБ «Алмаз» под управлением головного конструктора Ю. В. Арсеньева. Проектом предвидено, поменять устаревший ударный ракетный комплекс "Термит-Э" на комплекс "Уран-Э", а так же усилить зенитное, радиотехническое и навигационное вооружение. Модернизировались корабли на заводе №190 "Северная верфь" в г. Санкт-Петербурге. Головной "Salah Reis" сдан заказчику в 2001 году. Всего модернизировано ракетных кораблей с 2001 г. по 2009 г. - 3 единицы. Вооружение кораблей проекта 1234ЭМ состоит: 1. Из 1 спаренной 57-мм всеприменимой башенной артустановки АК-725 с длиной ствола 75 калибров. Артустановка располагается на юте. Башня небронированная и выполнена из дюралюминия шириной 6 мм с внутренней поверхностью покрытой пенополиуретаном для предотвращения отпотевания. Темп стрельбы АУ составлял 100 выстрелов на ствол, остывание непрерывное забортной водой, боепитание ленточное унитарное на 550 выстрелов на ствол в подбашенном пространстве. Заряжание стволов автоматическое производилось за счет энергии отката, а загрузка в приёмник вручную. Расчёт включал 2 человека. АУ с помощью электронного следящего привода ЭСП-72 разворачивается на лево либо на право на угол до 200° от походного положения, а вертикальный угол наведения составлял от -10° до +85°. Исходная скорость снаряда доходила до 1020 м/с, а дальность стрельбы по морской либо береговой цели - до 8,5 км при помощи корабельных средств обнаружения цели и наибольший потолок - до 6,5 км. АУ имеет массу в 14,5 тонны. Наводка артустановки осуществляется автоматом с помощью удаленного управления. Для автоматического управления стрельбой 57-мм артиллерии устанавливается СУО совмещённая с РЛС МР-123-02 "Багира". 2. Из 1 шестиствольного 30-мм автомата АК-630М с длинноватой ствола 54 калибра, размещенного в кормовой части на крыше первого яруса надстройки. Артустановка башенного типа с вращающимся блоком стволов в кожухе с продольно-поршневым затвором, обеспечивающим принудительную досылку выстрела и экстракцию гильзы. Скорострельность установки составляет 4000-5000 выстрелов/ мин. Угол вертикального наведения от -12 до +88°, а горизонтального до 180°. Исходная скорость снаряда 960 м/с, дальность стрельбы до 8,1 км. Питание автомата ленточное, лента на 2000 патронов размещена в круглом магазине. Расчёт орудия включает 2 человека. Масса установки составляет 1 918 кг. Автоматы имеют систему удаленного управления от РЛС МР-123-02 "Багира". 3. Из 1 ЗРК малой дальности "Оса-М" размещённого в носовой части корпуса под палубой в особом погребе, в каком расположен и боекомплект из 24 ЗУР 9М-33. Пусковая установка комплекса (ПУ) ЗИФ-122 с 2 пусковыми направляющими опорами расположенными вертикально и вращающейся частью, находится под палубой в походном положении, а ракеты расположены по 5 штук на 4 барабанах. При переходе в боевое положение подъемная часть ПУ подымается совместно с 2-мя ракетами. После запуска первой ракеты происходит поворот барабана, обеспечивающий выход на линию заряжания очередной ракеты. После запуска 2-ой ракеты пусковые балки автоматом становятся вертикально, поворачиваются к наиблежайшей паре барабанов, и подъемная часть ПУ опускается за очередными 2-мя ракетами. Время перезаряжания ПУ находится в границах 16-21 секунд. Скорострельность - 2 выстрела за минуту по воздушным целям и 2,8 выстрела за минуту по надводным, время переноса огня на другую цель 12 секунд. Вес ПУ без боекомплекта составляет 6850 кг. Ракета 9М-33 одноступенчатая с двухрежимным твердотопливным движком. Стартовый заряд телескопический, а маршевый заряд одноканальный. Ракета скомпонована по аэродинамической схеме "утка", т.е. имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок, который установлен подвижно относительно корпуса и в полете свободно крутится. При средней скорости полета до 500 м/с ракета может маневрировать по линии движения "'трёхточка'' либо «половинное спрямление». Управление ракетой в полете осуществляется радиокомандной системой наведения с автоматическим сопровождением цели и выводом ЗУР на линию визирования. При сходе ракеты с ПУ взводится радиолокационный взрыватель и снимается последняя ступень предохранителя. Радиовзрыватель начинает источать радиомагнитные импульсы. При подаче радиокомандного сигнала от счётно-решающего устройства СУ происходит подрыв боевой части (15 кг) в радиусе до 15 метров от цели. В случае просвета ракеты мимо цели на ракету подается команда на самоликвидацию с подрывом боевой части. Система управления состоит из радиолокационной станции, которая имеет канал обнаружения целей, канал сопровождения цели и канал сопровождения ракеты, также канал радиокоманд на ракету и счётно-решающий устройство. Обнаружение целей происходит на дальности от 25 до 30 км при высоте цели 3,5-4 км и скорости до 420 м/с, а на огромных высотах на дальности до 50 км. Сопровождение цели и выдача радиокоманд проводится на дальности до 15 км. Малая высота поражения цели составляет 60 метров над уровнем моря. 4. Из ударного противокорабельного комплекса "Уран-Э" включающего в себя шестнадцать противокорабельных ракеты 3М-24Э "Уран-Э" с дальностью полета 5-130 км при скорости 0,9 М, массой боевой части 145 кг и маршевой высотой от 5 до 10 метров и конечной высотой захода на цель от 3-5 метров. Тип головки самонаведения - комбинированное самонаведение с инерциальным и активным радиолокационным каналами. Ракеты расположены побортно на верхней палубе в четырёх счетверённых не наводящихся, нестабилизированных, небронированных, неамортизированных стартовых пусковых контейнерах КТ-184. ПУ расположены попарно, побортно вереницей и имеют неизменный угол возвышения - 35 °, а их оси размещены параллельно диаметральной плоскости корабля. Корабли оснащались РЛС освещения воздушной обстановки МР-352МЭ "Позитив-МЭ", РЛС освещения надводной обстановки "Гарпун-Э", радионавигационной системой (РНС) "Горизонт-25" и системой обмена данными типа СОД-1234ЭМ. РЛС освещения воздушной обстановки МР-352МЭ "Позитив-МЭ", создана для обнаружения воздушных, береговых и надводных целей. Станция трёхкоординатная, сантиметрового спектра волн имеет энергетическую мощность 4 кВт и обеспечивает автоматическое целераспределение и выдачу данных целеуказания в системы управления артогнем. Антенный пост с фазированной антенной решёткой (ФАР), располагается на верху мачты и обеспечивает режим активного обнаружения целей. РЛС сразу аккомпанирует до 50 целей и выдаёт данные на 16 из них в систему управления артогнём. При обычной радиолокационной наблюдаемости дальность обнаружения воздушной цели составляет до 150 км. РЛС освещения надводной обстановки "Гарпун-Э", создана для обнаружения надводных и низколетящих целей, ранешнего предупреждения о радиолокационном обнаружении собственного корабля, выдачи ЦУ ракетному оружию, также приема и обработки инфы от наружных источников по полосы радиосвязи в интересах ЦУ. Станция имеет энергетическую мощность 1 кВт и обеспечивает активный (А) и высокоточный пассивный (П) режимы отображения надводной обстановки. Антенный пост размещён на крыше рубки. Активный режим употребляется для управления ракетным орудием (УРО), может обрабатывать до 100 целей и имеет дальность обнаружения целей при обычной радиолокационной наблюдаемости до 35 км, а при завышенной рефракции до 90 км. Пассивный режим позволяет обнаруживать излучение РЛС противника в частотном спектре 0,8-12 ГГц и имеет дальность обнаружения целей до 120 км зависимо от спектра частот. Время готовности станции к работе составляет 5 мин. Время непрерывной работы РЛС 24 часа с перерывом в 1 час. Радионавигационная система (РНС) "Горизонт-25", создана для автоматического управления судном и решения навигационных задач. Система позволяет делать непрерывное вычисление и отображение местоположения судна и характеристик его движения с привязкой к морской карте и радиолокационному изображению, ведение электрического судового журнальчика и проигрывание зарегистрированной навигационной инфы, а так же решение задач навигации и предупреждение столкновения судов. Комплекс состоит из: - РЛС навигации МР-231 "Горизонт"; - Электрической картографической навигационно-информационной системы (ЭКНИС) МК-54ИС; - Сателлитного навигационного приемника МТ-102 с источником питания ИП~ 220/=24 В; - Источника бесперебойного питания ИБП; - Принтера; - Коробки рассредотачивания питания РП. Система "Горизонт-25" обеспечивает автономную работу составных частей комплекса при отказе 1-го из устройств, точность получения навигационных характеристик, возможность роста количества индикаторов с ЭКНИС, а так же широкий диапазон сопрягаемой навигационной аппаратуры (лагов, гирокомпасов, приемоиндикаторных сателлитных систем, эхолотов). Система обмена данными типа СОД-1234ЭМ, создана для обеспечения совместной работы радиотехнического вооружения русского производства с забугорным. Два антенных поста ДО-1 в обтекателях, размещались по обе стороны мачты и обеспечивают режим приёма инфы управления совместной работы с другими кораблями, самолётами и береговыми постами. Два антенных поста ДО-2 в обтекателях, размещались по обе стороны мачты и обеспечивают режим передачи инфы управления при совместной работе с другими кораблями, самолётами и береговыми постами. Тактико-технические данные проект 1234ЭМ Экипаж: 50 человек (9 офицеров) Водоизмещение:  стандартное 600 тонн, полное 670 тонн Длина большая: 59,3 метра Длина по КВЛ: 54,9 метра Ширина большая: 11,8 метра Ширина по КВЛ:  10,16 метра Высота борта в носу : 7,6 метра Высота борта на миделе: 5,55 метра Высота борта в корме: 5 метров Осадка по корпусу: 2,4 метра Силовая установка: 3 дизель-дизельных агрегата М-507 по 10 000 л.с., 3 винта ФШ, 2 руля Электроэнергетическая система:  2 ДГ по 300 кВт и 1 ДГ на 100 кВт, переменный ток 380 В, 50 Гц Скорость хода:  полная 34 узла, финансовая 12 узлов, боевая финансовая 18 узлов Дальность плавания: 1600 миль при 18 узлах, 3500 миль при 12 узлах Мореходность: 5 баллов Автономность: 15 суток Вооружение:  . артиллерийское: 1х2 57-мм автомат АК-725 и 1х6 30-мм автомат АК-630М от РЛС МР-123-02 "Багира" ракетное: 4х4 ПУ КТ-184 ПКР 3М-24Э "Уран-Э" зенитно-ракетное: 1х2 ПУ ЗИФ-122 ЗРК "Оса-М" радиотехническое: 1 РЛС МР-352МЭ «Позитив-МЭ», 1 РЛС "Гарпун-Э". навигационное:  1 РНС "Горизонт-25", 1 гирокурсоуказатель, автопрокладчик АП-3У, эхолот НЭЛ-7, лаг ЛИ-80, колдун. компас КИ-13
