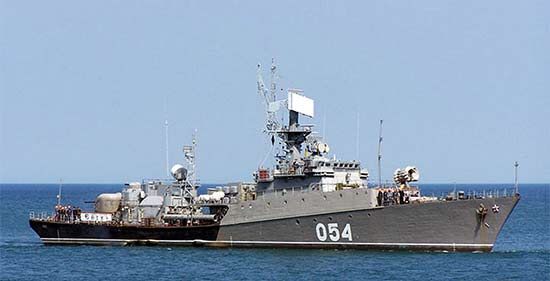

Малые противолодочные корабли проекта 1124М (СССР)

Малые противолодочные корабли проекта 1124М - разрабатывались в 1976 году, Зеленодольским ПКБ, как измененный вариант с более нынешними эталонами вооружения. Проект производился под управлением головного конструктора Ю.А. Никольского и головного наблюдающего от ВМФ капитана 2 ранга А.П. Демешевича. Директивный срок службы кораблей проекта 1124М составляет 20 лет. Строились корабли на заводе №340 "Красноватый металлист" в г. Зеленодольске (11), на заводе №300 "Ленинская кузница" в г. Киеве (11) и на заводе №876 в г. Хабаровске (9). Головной МПК-64 вступил в строй Черноморского флота в 1982 году. Всего выстроено противолодочных кораблей с 1982 г. по 1994 г. - 31 единица. Вооружение кораблей проекта 1124М состояло из: - 1 одноствольной 76-мм всеприменимой башенной артустановки АК-176 с длиной ствола 54 калибра. Артустановка располагается на юте. Башня имеет облегчённый вариант, из алюминиево-магниевого сплава Амr61 шириной 4 мм, с оптекаемыми округленными формами. Темп стрельбы АУ составляет 75 выстрелов с перерывом 30 мин, остывание ствола непрерывное забортной водой, боезапас включает 152 выстрела. Заряжание ствола автоматическое, непрерывное с 2-ух сторон, обойменное. Система подачи состоит из платформы, на которой размещены 2 горизонтальных транспортера с 2 обоймами по 76 выстрелов, 2 цепных элеватора с приемниками и 2 маятника с приводами от общего электродвигателя. Вероятна подача ручным методом. Живучесть ствола составляет 3000 выстрелов. Расчёт включает 2 человека. АУ с помощью удаленного электрического привода ЭСП-221 разворачивается на лево либо на право на угол до 175° от походного положения, а вертикальный угол наведения составляет от -15° до +85°. Исходная скорость снаряда доходит до 980 м/с, а дальность стрельбы по морской либо береговой цели - до 15 км при помощи корабельных средств обнаружения цели и наибольший потолок - до 8 км. АУ имеет массу в 13,1 тонны. Наводка артустановки осуществляется автоматом и полуавтоматически с помощью удаленного управления и в ручную по визирам-дублерам ВД-221, находящимся в самой башенной установке. Для управления стрельбой 76-мм артиллерии устанавливается СУО совмещённая с РЛС МР-123/176 "Вымпел-А". - 1 шестиствольного 30-мм автомата АК-630М с длинноватой ствола 54 калибра, размещенного в кормовой части на банкете 2-ой надстройки. Артустановка башенного типа с вращающимся блоком стволов в кожухе с продольно-поршневым затвором, обеспечивающим принудительную досылку выстрела и экстракцию гильзы. Скорострельность установки составляет 4000-5000 выстрелов/мин. Угол вертикального наведения от -12 до +88°, а горизонтального до 180°. Исходная скорость снаряда 960 м/с, дальность стрельбы до 8,1 км. Питание автомата ленточное, лента на 2000 патронов размещена в круглом магазине. Расчёт орудия включает 2 человека. Масса установки составляет 1 918 кг. Автоматы имеют систему удаленного управления от РЛС МР-123/176 "Вымпел-А". - 1 ЗРК малой дальности "Оса-МА" размещённого в носовой части корпуса под палубой в особом погребе, в каком расположен и боекомплект из 24 ЗУР 9М-33М2. Пусковая установка комплекса (ПУ) ЗИФ-122 с 2 пусковыми направляющими опорами расположенными вертикально и вращающейся частью, находится под палубой в походном положении, а ракеты расположены по 5 штук на 4 барабанах. При переходе в боевое положение подъемная часть ПУ подымается вкупе с 2-мя ракетами. После запуска первой ракеты происходит поворот барабана, обеспечивающий выход на линию заряжания очередной ракеты. После запуска 2-ой ракеты пусковые балки автоматом становятся вертикально, поворачиваются к наиблежайшей паре барабанов, и подъемная часть ПУ опускается за очередными 2-мя ракетами. Время перезаряжания ПУ находится в границах 16-21 секунд. Скорострельность - 2 выстрела за минуту по воздушным целям и 2,8 выстрела за минуту по надводным, время переноса огня на другую цель 12 секунд. Вес ПУ без боекомплекта составляет 6,85 тонны. Ракета 9М-33М2 одноступенчатая с двухрежимным твердотопливным движком. Стартовый заряд телескопический, а маршевый заряд одноканальный. Ракета скомпонована по аэродинамической схеме "утка", т.е. имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок, который установлен подвижно относительно корпуса и в полете свободно крутится. При средней скорости полета до 500 м/с ракета может маневрировать по линии движения "трёхточка" либо «половинное спрямление». Управление ракетой в полете осуществляется радиокомандной системой наведения с автоматическим сопровождением цели и выводом ЗУР на линию визирования. При сходе ракеты с ПУ взводится радиолокационный взрыватель и снимается последняя ступень предохранителя. Радиовзрыватель начинает источать радиомагнитные импульсы. В ракете был доработан радиовзрыватель методом введения в него двухканального приемника с автономной схемой анализа высоты в момент взведения. При подаче радиокомандного сигнала от счётно-решающего устройства СУ происходит подрыв боевой части (15 кг) в радиусе до 15 метров от цели. В случае просвета ракеты мимо цели на ракету подается команда на самоликвидацию с подрывом боевой части. Система управления состоит из радиолокационной станции, которая имеет канал обнаружения целей, канал сопровождения цели и канал сопровождения ракеты, также канал радиокоманд на ракету и счётно-решающий устройство. Усовершенствованы условия автосопровождения цели в пассивных помехах введением режима наружной когерентности в станции сопровождения целей. Обнаружение целей происходит на дальности от 25 до 30 км при высоте цели 3,5-4 км и скорости до 500 м/с, а на огромных высотах на дальности до 50 км. Сопровождение цели и выдача радиокоманд проводится на дальности до 15 км. Малая высота поражения цели составляет 25 метров над уровнем моря. - 8 комплектов ПЗРК "Стрела-3". Как головная часть ракеты выйдет из пусковой трубы, под действием пружин раскрываются рули. Потом откидываются стабилизаторы и на удалении 5-6 м от ПУ срабатывает маршевый движок. Сначала работы маршевого мотора под действием сил инерции выключается особый инерционный стопор, который подготавливает взрывное устройство к взведению. На расстоянии 80-250 м от ПУ срабатывает 2-ая ступень предохранения - на сто процентов выгорают пиротехнические предохранители, и заканчивается подготовка взрывного устройства. В полёте головка самонаведения всё время держит под контролем направление на цель: независимо от положения продольной оси ракеты головка смотрит за целью и корректирует курс ракеты до встречи с целью. В случае промаха через 14-17 секунд с момента пуска срабатывает самоликвидатор и ракета уничтожается. Скорость самонаводящейся зенитной ракеты 9К36 составляет 670 м/с, дальность стрельбы от 500 метров до 4,5 км, потолок - от 30 метров до 3 км при скорости цели до 310 м/с. Система управления: пассивная инфракрасная головка самонаведения. Время перевода из походного положения в боевое менее 10 с. Вес (комплекса): 16 кг. - 2 двухтрубных 533-мм поворотных торпедных аппаратов ДТА-53-1124 с удаленным автоматическим устройством АТУ-1 для ввода в торпеды текущего угла. Перед стрельбой торпедные аппараты разворачиваются на фиксированный угол в 27°. Трубные аппараты обеспечивали более подходящий локальный климат для самонаводящихся противолодочных торпед СЭТ-53М. Торпеда имеет вес БЧ 92 кг, скорость хода 29 узлов, дальность деяния до 14 км и может поражать цели на глубинах от 20 до 200 метров. Активно-пассивная акустика самонаведения торпеды в активном режиме имела радиус реагирования по подводной лодке 600 метров. - 1 реактивного бомбомёта РБУ-6000 "Смерч-2" калибра 212-мм с 12 стволами от ПУСБ "Буря", размещенного в носовой части корпуса. Стрельба велась, как одиночными выстрелами, так и залпами. Припас глубинных бомб РГБ-60 размещался в погребе, а заряжание пакета стволов выполнялось при помощи удаленно управляемого устройства, в которое бомбы из погреба подаются особым подъемником. После загрузки последнего ствола РБУ-6000 автоматом перебегает в режим наведения, а после израсходования всех бомб опять в режим заряжания: пакет стволов опускается на угол 90° и разворачивается для заряжания еще одного припаса по курсовому углу. РБУ-6000 получает целеуказание от корабельной Угасал МГ-335 "Платина". Наведение РБУ-6000 делается по горизонтали и по вертикали, а движущие устройства - электроприводы. Дальность деяния установки от 300 до 5800 метров, а глубина поражения цели от 15 до 450 метров. Радиус разрушительного воздействия на подводную лодку до 7 метров. Скорострельность РБУ-6000 - 2,4 выстрела/мин., а скорость погружения - 11,6 м/с. Масса установки составляла 3,1 тонны. - 2 кормовых бомбосбрасывателей и 12 глубинных бомб ББ. Общий вес большой глубинной бомбы составлял 165 кг, а вес тротила 135 кг при длине в 712 мм и поперечнике 430 мм. Скорость погружения доходила до 2,5 м/с, а радиус поражения составлял от 8 до 20 метров. Бомба обеспечивала установку глубины взрыва от 10 до 210 метров. - 2 пусковых установок выстреливаемых помех (КЛ-101) комплекса помех ПК-16 калибра 82-мм с пакетом из 16 направляющих труб. Предназначен для постановки радиолокационных и термических отвлекающих и дезинформирующих неверных целей для противодействия управляемому оружию с радиолокационными и термическими системами наведения (самонаведения). Снаряды вручную инсталлируются в направляющие пусковой установки и дальше процесс стрельбы идет автоматом либо полуавтоматически. Темп стрельбы составлял 2 залпа/с. при хоть какой данной последовательности снарядов, дальность постановки неверных радиолокационных целей от 500 метров до 3,5 км, а неверных термических целей - от 2 до 3,5 км. Метод ведения огня автоматический, удаленный, залпами, а автоматический, удаленно, одиночными выстрелами. Приведение заряженной установки в боевую готовность делается без выхода личного состава на верхнюю палубу и заключается в установлении на пульте данного режима стрельбы и открывании фронтальной крышки. Боевое сервис заряженной установки делается одним номером. Тип снарядов помех РУММ-82 (ТСП-60). Масса незаряженной ПУ составляла 400 кг.
