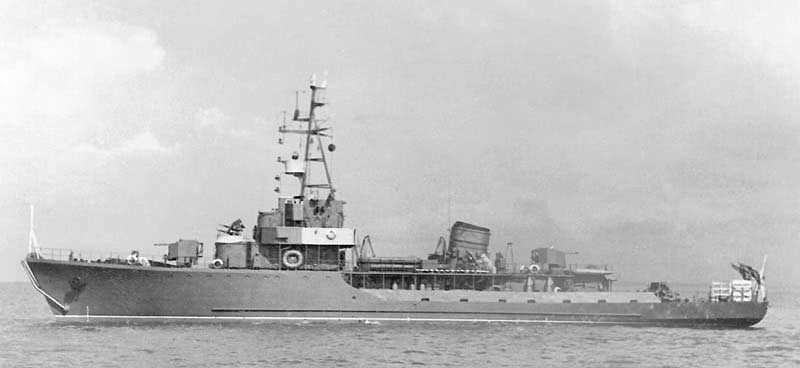

Морские тральщики проекта 254К (СССР)

Морские тральщики проект 254К - это корректированный вариант с улучшенным радиотехническим и тральным вооружением, усовершенствованной сборкой и расположением постов и оборудования. Выявившиеся в холе испытаний тральщика проекта 254 недочеты, также возникновение новых образцов вооружения и оборудования, определили разработку новейшей модификации проекта – 254К. Вооружение нового корабля, фактически, не поменялось. Но были изменены мачтовое устройство, конфигурация и планировка ходовой рубки, что значительно улучшило видимость из ходовой рубки в корму; при всем этом ходовая рубка производилась из гомогенной брони шириной 6 мм. Не считая того, было значительно усовершенствовано размещение оборудования в машинном и электротехническом отсеках, что избавило имеющееся ранее затеснение. Вооружение тральщиков проекта 254К состояло из: - 2 спаренных 37-мм автоматов В-11 открытого типа с длинноватой ствола 67 калибров, расположенных одно на баке и одно на надстройке в корме. Ствол-моноблок имел принудительное водяное остывание и вертикально-клиновой затвор. Питание автоматов обойменное, в обойме находилось 5 патронов на ствол. Заряжание и подача обойм ручная. Расчёт орудия включал 5 человек. Скорострельность составляла установки до 360 выстрелов/мин. Угол вертикального наведения от -15 до +90°, а горизонтального до 360°. Исходная скорость снаряда 880 м/с, дальность стрельбы до 8,4 км. Масса установки 3 400 кг. - 2 турельных 12,7-мм пулемётных установок 2М-1 с длинноватой ствола 84,25 калибра, которые размещались побортно у дымовой трубы. Режим огня - только автоматический, построенный на газоотводном принципе с дульным тормозом. Скорострельность установки составляла 600 выстрелов/мин. на ствол при исходной скорости патрона 850 м/с, дальность стрельбы до 3,5 км, потолок до 2,4 км. Питание пулемётов ленточное, в ленте по 50 патронов. Стрельба велась очередями до 125 выстрелов на ствол после этого требовалось остывание. Расчёт пулемёта включал 2 человека. Установки имели систему ручного управления с оптическим прицелом. Масса установки - нет данных. - 2 бомбосбрасывателей в корме и 16 глубинных бомб ББ-1. Общий вес большой глубинной бомбы составлял 165 кг, а вес тротила 135 кг при длине в 712 мм и поперечнике 430 мм. Скорость погружения доходила до 2,5 м/с, а радиус поражения составлял от 8 до 20 метров. Бомба обеспечивала установку глубины взрыва от 10 до 210 метров. - 2 бомбомётов БМБ-2, созданных для выстрела 1 глубинной бомбой ББ-1 на расстояние 40, 80 и 120 метров. Боезапас включал 10 бомб ББ-1. - минных рельсов и 10 якорных мин КБ-3 в перегруз. Корабельная большая мина с гальваноударным взрывателем весила 1065 кг, а вес заряда 230 кг. Глубина места постановки составляла от 12 до 263 метров, малый минный интервал 35 метров, большая скорость хода при постановке 24 узла при высоте борта 4,6 метра. Время прихода в боевое положение приравнивалось 10-20 минуткам, точность установки на данное углубление 0,6 метра, задержка взрыва 0,3 секунды. - 2 комплектов морского контактного трала МТ-2, размещались в корме. Одинарный контактный трал с подсекающим либо уничтожающим действием имел ширину захвата до 100 м, заглубление от 10 до 30 м, скорость буксировки от 6 до 12 узлов. Малая глубина места траления 50 метров. Удаление трала от тральщика, составляла 360 метров с резаками и 270 метров с механизмами ликвидирования. Трал не имел обозначителя протраленной полосы. - 1 электрического трала ТЭМ-52, для ликвидирования магнитных и индукционных неконтактных мин. Трал имел радиус деяния до 70 метров при скорости траления от 4 до 7 узлов и волнении моря до 4 баллов. - 2 буксируемых акустических тралов БАТ-2 поверхностного деяния, для поражения акустических донных мин. Представлял собой акустический излучатель (электроотбойный молоток), встроенный в ведущий буй змейкового трала. Радиус деяния трала доходил до 120 метров при комбинированном взрывателе и 50 метров только при акустическом взрывателе. Глубина места траления составляла более 50 метров при волнении моря до 4 баллов. Скорость буксировки трала составляла от 8 до 10 узлов. - 1 цепного охранителя якорных мин ЦОК-1-40 со шпиронным устройством, для охранения от якорных мин впереди по курсу корабля. Охранитель имел ширину захвата до 40 метров, скорость хода до 14 узлов. Для постановки и подборки тралов были предусмотрены два тральных крана, 3-барабанная лебедка, клюз и тральная вьюшка. Корабли оснащались РЛС целеуказания «Риф-А», РЛС навигации «Рым», аппаратурой госопознавания «Факел», Угасал «Тамир-10», размагничивающим устройством (РУ) и дымовыми шашками МДШ. РЛС «Риф-А» - одноканальная, двухкоординатная, дециметрового (10 см) спектра волн, позволяла обнаруживать и определять дальность и азимут до надводных целей. РЛС отображения надводной обстановки могла работать в одном из трёх режимов работы: радиального обзора - 360°; секторного поиска – с азимутом 36°; либо слежения за целью (сопровождения). Антенна — параболического типа, усечённая с числом об/мин – 6 и темпом обзора – 10 секунд. Станция могла определять отличия падения артиллерийских снарядов по всплескам. Для защиты от активных помех была использована схема электромеханической перестройки на четыре рабочие частоты (2,95—3 ГГц) с частотой импульсов 427 1/мин и продолжительностью импульса 1 мкс. РЛС имела потребляемую мощность 150 кВт с наибольшей дальностью обзора 40 км и дальностью обнаружения надводных целей типа крейсер 37 км, эсминец – 26-29,6 км, торпедный катер – 5,5-9,26 км, всплески от падения фугасных и осколочных снарядов на дальностях от 4,63 км до 18,52 км и перископ подводной лодки высотой 1,5 метра – 1,85-2,8 км. Точность определения дальности по индикатору радиального обзора составляла 1 милю, по индикатору четкой дальности – 15 метров, по выносному ИКО – 1,5–2% шкалы дальности, а срединная ошибка определения курсового угла составляла менее 0,6%. Угасал «Тамир-10» предназначалась для обнаружения целей в режиме эхо и шумо-локации. Станция обеспечивала обнаружение цели по структуре эхо-сигнала на дальности до 8 км, а по структуре шумо-сигнала на дальности до 16 км при режиме "на стопе", точность пеленгования колебалась в границах 4-5°. РУ предназначалось для защиты от неконтактных донных магнитных и индукционных мин. РУ состояло их трёх обмоток - основной, курсовой горизонтальной и курсовой батоксной, которые были разбиты на секции для обеспечения нужной регулировки. Это устройство обеспечивало компенсацию всех составляющих магнитного поля корабля в границах ± 2000 нТ (±20 мЭ) во всех точках горизонтальной плоскости на глубине до 6 м от КВЛ. Морская дымовая шашка МДШ, принятая на вооружение в 1935 году, предназначалась для кораблей, не имеющих стационарной дымовой аппаратуры. В качестве дымообразователя в шашке употребляется жесткая дымовая смесь на базе нашатыря и антрацена. При длине 487 мм и массе 40-45 кг, время ее работы составляет восемь минут, а создаваемая дымовая заавесь добивается 350 метров в длину и 17 метров в высоту. Строились тральщики на Средне-Невском заводе №363 в пос. Понтонный и на заводе "Залив" №532 в г. Керчь. Головной тральщик вошёл в строй Балтийского флота в 1952 году. Всего выстроено тральщиков с 1952 г. по 1955 г. - 82 единицы. Тактико-технические данные проект 254К Экипаж: 53 человека (7 офицеров) Водоизмещение:  стандартное 500 тонн, полное 569 тонн Длина большая: 58 метров Длина по КВЛ: 54 метра Ширина большая: 8,5 метра Ширина по КВЛ:  8,4 метра Осадка по корпусу: 2,1 метра Силовая установка: 2 дизеля 9Д по 1100 л.с., 2 винта ФШ, 1 руль Скорость хода:  полная 15 узлов, финансовая 10 узлов Дальность плавания: 3800 миль при 10 узлах Автономность:  10 суток Вооружение:  . артиллерийское: 2х2 37-мм автомата В-11, 2х2 12,7-мм установки 2М-1 противолодочное: 2 бомбосбрасывателя, 26 бомб ББ-1, 2 бомбомёта БМБ-2 минное: 10 якорных мин КБ-3 и минных рельсов противоминное:  2 контактных трала МТ-2, 2 акустических трала БАТ-2, 1 электрический трал ТЭМ-52, 1 РУ, 1 ЦОК-1-40 гидроакустическое: Угасал "Тамир-10" радиотехническое: РЛС целеуказания "Риф-А", аппаратура госопознования "Факел". навигационное:  2 127-мм магнитных компаса, 1 радиопеленгатор "Градус-К", 1 НРЛС "Рым" хим: дымовые шашки МДШ

Источник: dogswar.ru
