ПТРК 9К111-1 «Конкурс» (СССР)

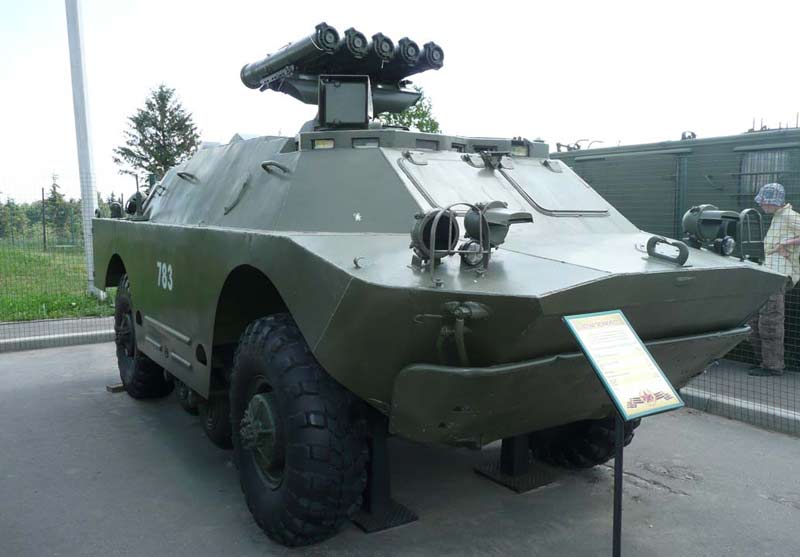

Главным минусом обеих модификаций ПТРК «Фагот» является невозможность поражения целей, снаряженных активной броней. С целью устранения этого недочета в тульском КБП скоро был разработан ПТРК «Конкурс» (индекс комплекса - 9К111-1, ракеты - 9М113, первоначальное наименование - «Гобой», по систематизации МО США и НАТО - AT-5 «Spandrel»). Этот комплекс почти во всем схож ПТРК «Фагот» и употребляет ту же пусковую установку 9П135 (9П135М от ПТРК «Фагот М») с несколько увеличенной длиной пускового контейнера. Главное отличие нового ПТРК - внедрение ПТУР 9М113 с кумулятивной боевой частью, пробивающей динамическую броню шириной до 670 мм на расстоянии до 4 км. ПТРК 9К111-1 «Конкурс» может оснащаться тепловизионным прицелом, что позволяет поражать цели в ночное время суток на дальности до 2,5 км. Комплекс 9К111-1 «Конкурс» был принят на вооружение в январе 1974 г. Посреди 1980-х гг. в КБ приборостроения велись работы по повышению бронепробиваемости противотанковой ракеты. Реактивная броня повсевременно совершенствовалась, и потому было принято решение о разработке новейшей ракеты 9М113М с тандемной боеголовкой. В 1991 г. на вооружение был принят модернизированный всепогодный и всесуточный 9К111-1М «Конкурс-М», созданный для поражения нынешних танков, снаряженных динамической защитой, также подвижных и недвижных малоразмерных наземных, надводных и даже воздушных (низколетящих) целей и укрепленных огневых точек. По оценкам профессионалов, ПТРК «Фагот» и «Конкурс» являются надежным и достаточно действенным противотанковым орудием пехоты. В текущее время эти комплексы находятся на вооружении армий нескольких 10-ов государств мира, посреди которых Афганистан, Болгария, Венгрия, Вьетнам, Индия, Иордания, Иран, Кувейт, Ливия, Никарагуа, Перу, Польша, Румыния, Сирия, Северная Корея, Финляндия и др. Понятно огромное количество фактов боевого использования этого орудия в почти всех локальных конфликтах последних десятилетий. Посреди 1990-х гг. лицензия на создание ракетного комплекса «Конкурс» была продана Ирану. Не считая легких пехотных вариантов есть самоходные модификации ПТРК 9К111-1 «Конкурс». Эти комплексы в различном сочетании либо поодиночке инсталлируются на БМП-1, БМП-2, БМД, БТРД, БРДМ-2, МТ-ЛБ, легкие авто завышенной проходимости типа «джип», байки и другие носители. Боекомплект самоходных ПТРК на базе БМП-1 и БМП-2 составляет четыре ракеты. На более легких БМД-2 и БМД-3 предусматривается смешанная комплектация из 1-го «Конкурса» и 2-ух «Фаготов». Не считая того, ПТРК 9К111-1 «Конкурс» могут употребляться для вооружения защищенных огневых комплексов типа «Горчак» при фортификационном оборудовании местности. В самоходном варианте 9П148, сначало имевшем наименование «Гобой», в качестве базисного шасси применено измененное шасси БРДМ-2 с радиостанцией Р-123 и другим вспомогательным оборудованием и табельным имуществом. На поднимаемой пусковой установке (ПУ) расположены направляющие для пуска 5 ракет 9М113 в транспортно-пусковых контейнерах, после запуска отстреливаемых. По мере надобности ПУ и боекомплект могут быть стремительно сняты и вынесены из боевой машины для ведения автономной стрельбы. Масса комплекса с боекомплектом и расчетом из 2-ух человек составляет 7 т. Комплекс перебегает из транспортного положения в боевое за 25 с, перезаряжание делается за 1,5 мин, при этом экипаж остается снутри машины. Скорострельность добивается 2–3 выстр./мин. Боекомплект составляет 15 ракет 9М113 «Конкурс» либо 10 ракет 9М113 «Конкурс» и 10 ракет 9М111 «Фагот». Допускаются и другие сочетания этих ракет. Загрузка машины полным боекомплектом ракет 9М113 длится 15 мин. Эта боевая машина составляет базу противотанковых средств полкового уровня и применяется во содействии с переносными комплексами батальонных противотанковых подразделений, при этом при преодолении аква препядствий обеспечивается стрельба на плаву. Комплекс адаптирован для десантирования на парашютно-десантных платформах. Ракеты комплекса 9М113, 9М111 (и их модификации) обширно описаны в литературе. Отдельного описания заслуживает процесс запуска. Непростой на 1-ый взор, он обеспечивает запуск изделия только при полной отработке всех процедур, нужных для надёжного старта, и исключающий запуск изделия при каких-то проблемах. При нажатии кнопки «пуск» оператором замыкается электроцепь пиропатрона откидной фронтальной крышки ТПК, крышка раскрывается, освобождая нажимную тягу замыкателя пиропатрона отсека энергопитания (на нём же размещен разъём Ш9, обеспечивающий коммутацию электроцепей ракеты и боевой машины). Под воздействием импульса пиропатрона разделённые элементы питания смыкаются и подают энергопитание в бортовую сеть изделия. Воспламеняется пороховой генератор гироскопа. После раскрутки гироскопа до рабочих оборотов (порядка 10000 об/мин) инерционный замыкатель коммутирует запал вышибного заряда. Вышибной заряд воспламеняется, выталкивая изделие из ТПК. Маршевый движок воспламеняется от личного инерционного замыкателя, после заслуги ракетой скорости около 300 м/с (что происходит на удалении приблизительно 70 м от огневой позиции).

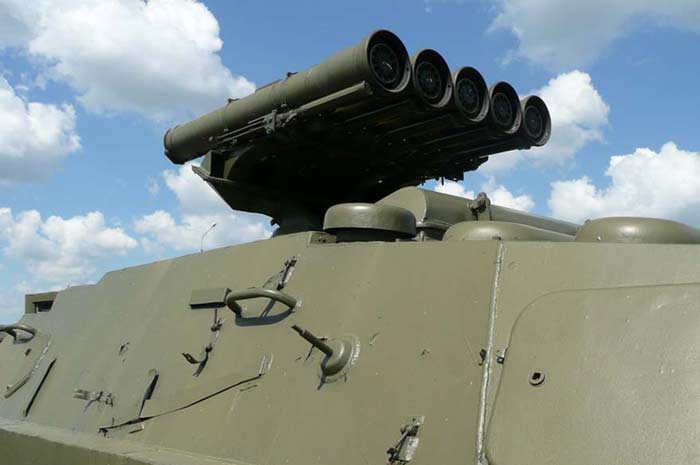

Конструкция ПТРК 9К111-1 «Конкурс»

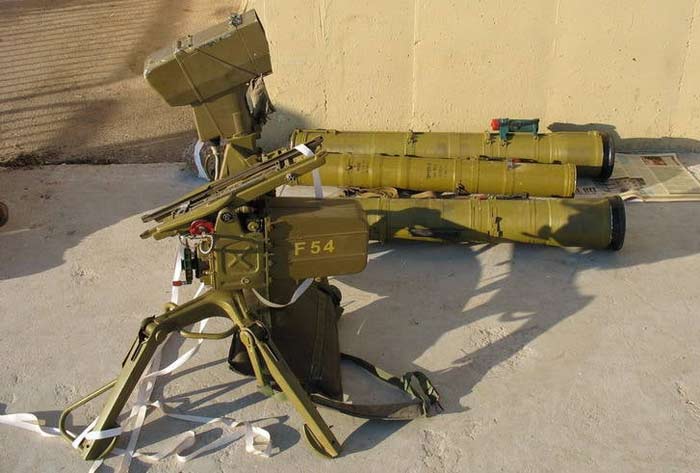

Противотанковая управляемая ракета 9М113 «Конкурс» вооружена кумулятивной боевой частью (тандемной для модификации 9М113М «Конкурс-M»). Бронепробиваемость модернизированной ракеты составляет 750–800 мм за динамической защитой. Обе ракеты хранятся в герметичных ТПК в неизменной боеготовности. В качестве боеприпасов могут употребляться также ракеты 9М111 и 9М111М противотанковых комплексов «Фагот» и «Фагот-М». Деяния оператора не меняются при смене вида ракет. Противотанковые управляемые ракеты имеют автоматическую систему управления с передачей команд по проводной полосы связи. Оператор держит перекрестие прицела на цели на всем протяжении полета ракеты. Аппаратура пускового устройства автоматом производит слежение за ракетой по установленному на ее хвосте световому трассеру, также выработку команд управления и передачу их на ракету. Не считая того, комплекс обеспечивает возможность ручного наведения, что животрепещуще в критериях внедрения противником оптических помех либо при нарушении аппаратуры автоматического сопровождения ракеты. На пусковой установке устанавливается визир 9Ш119М1 10-кратного роста. Для контроля ПУ, ракеты и тепловизора в процессе хранения и эксплуатации употребляется контрольно-проверочная аппаратура 9В812М-1, 9В811М либо 9В974, единая с комплексом «Фагот». Наибольшая дальность стрельбы деньком составляет 4000 м при использовании модернизированной пусковой установки 9П135М, в состав которой заходит тепловизионный прицел 1ПН65 либо 1ПН86-1 «Мулат», обеспечивается стрельба в ночных критериях на дальностях до 2500 м. Боевой расчет ПТРК - 3 человека. По мере надобности комплекс быть может разбит на три вьюка. Вероятна стрельба из положения лежа либо с колена. Технический ресурс пусковой установки составляет 1000 рабочих включений, 350 включений для технического обслуживания в течение гарантийного срока эксплуатации, 1500 срабатываний механизма запуска и 1500 сочленений с ПТУР. Гарантийный срок эксплуатации составляет 10 лет, из которых 3 года хранения в полевых критериях. Тактико-технические свойства ПТРК 9К111-1 «Конкурс» и «Конкурс-М» Калибр 135 мм Масса ракеты: - 9М113 14,500 кг - 9М113М 16,500 кг Масса боеголовки 2,700 кг Масса ракеты в ТПК: - 9М113 25,300 кг - 9М113М 26,500 кг Масса переносной ПУ 22,000 кг Длина ракеты 1163 мм Длина ствола 1260 мм Размах крыльев ракеты 468 мм Средняя скорость ракеты 208 м/с Практическая скорострельность 3 выстр./мин Малая дальность стрельбы 75 м Наибольшая дальность стрельбы: - деньком 4000 м - ночкой 2500 м Угол горизонтального наведения 360° Угол вертикального наведения от –8° до +20° Расчет 2 чел. Бронепробиваемость ракеты 9М113 под углом 90° 670 мм Бронепробиваемость ракеты 9М113М: - под углом 90° 800 мм - под углом 60° 300 мм Свойства тепловизионного прицела «Мулат» (1ПН86-1) Предназначение для ПТРК «Фагот» и «Конкурс-М» Видимое повышение однократное Масса 9,000 кг Габариты 530х204х182 мм Дальность обнаружения деньком/ночкой 3,6/2,5 км Дальность определения 2000 м Угол поля зрения в режиме обнаружения/определения 3,67,2/1,83,6° Рабочий спектральный спектр 8-13 мкм Энергопотребление 3,6 Вт Потребляемый ток 0,5 А Время непрерывной работы зависимо от емкости батареи питания 7,5 ч Время непрерывной работы зависимо от емкости баллона остывания: - при температуре от –20°С до +20°С 2 ч - при температуре от –40°С до +50°С 1 ч Рабочий спектр температур от –40°С до +50°С Частота на экране кадров 25±5 Гц Время выхода на режим после подключения баллона системы остывания 2 мин Технический ресурс: - наработка на отказ 250 ч - ресурс до полгого ремонта 1600 ч Для остывания употребляется газобаллонная система Джоуля–Томсона
