Противотанковый ракетный комплекс 9К135 «Корнет» (Россия)

Противотанковый ракетный комплекс 9К135 «Корнет» (по систематизации НАТО: AT-14 Spriggan) разработан в КБ приборостроения как возимо-переносной. В комплексе реализован принцип прямой атаки цели во передную проекцию с автоматической системой управления и наведения по прямому лазерному лучу. ПТРК с управлением по лучу лазера ряд профессионалов относит к третьему поколению (хотя быстрее их можно отнести к «продвинутому второму поколению»), По правде, отказ от проводной командной полосы снимает ограничения по дальности и скорости полета, позволяет вести стрельбу по воздушным целям, а ровная лазерная линия (в отличие от наведения по отраженному лучу) малочувствительна к помехам.

Компдекс 9К135 «Корнет» разработан на базе комплекса танкового управляемого вооружения «Рефлекс», сохранив главные его компоновочные решения. Предназначен для поражения танков и других бронированных целей, в том числе снаряженных нынешними средствами динамической защиты. Главное отличие от предыдущих ПТРК «Фагот», «Конкурс» и «Метис» — в системе наведения. Если управление ПТУР последних производилось по проводам, то ПТУР «Корнета» наводится по лазерному лучу. Наибольшая дальность стрельбы ПТРК 9К135 «Корнет» возросла в 1,5 раза по сопоставлению с близким по классу ПТРК второго поколения «Конкурс-М». Время подготовки запуска - 1,2 секунды. По массо-габаритным показателям «Корнет» - быстрее возимый комплекс, применимый для использования в качестве переносного.

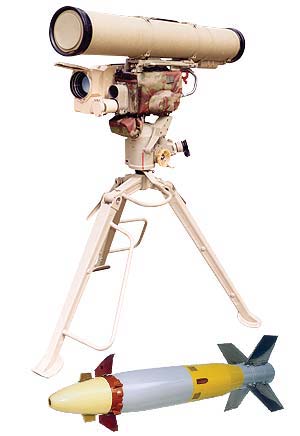

В состав комплекс 9К135 «Корнет» входят: пусковая установка с комплектом аппаратуры управления (прицел-прибор наведения), подъемным и поворотным механизмами и механизмом запуска; тепловизионный прицел (ТПВ); снаряд (ПТРК в ТПК). ПТУР 9М133 построена по аэродинамической схеме «утка» с фронтальным расположением 2-ух рулей с электрическим приводом. Твердотопливный реактивный движок с воздухозаборными каналами и соплами занимает средний отсек ракеты. В хвостовом отсеке установлен фотоприемник лазерного излучения. Четыре раскладных крыла расположены на корпусе хвостового отсека и размещены под углом 45 градусов относительно рулей.

ПТУР 9М133 вооружена тандемной кумулятивной боевой частью, способной поразить большая часть нынешних главных танков, в т.ч. имеющих динамическую защиту. Не считая того, ПТУР может оснащаться фугасной термобарической БЧ для поражения инженерных сооружений, бункеров, дотов. Необходимость схожей БЧ на высокоточном оружии доказана опытом локальных конфликтов. ПТУР и вышибная двигательная установка помещены в пластмассовом ТПК с откидными крышками и ручкой. Время хранения ПТУР в ТПК без проверки - до 10 лет.

ПУ 9П163М-1 имеет треногу с откидными опорами, крутящуюся часть на вертлюге и качающуюся часть с люлькой для снаряда. Маховик подъемного механизма с ручкой размещен сзади, поворотного - слева. Прицел-прибор наведения - перископический: фактически устройство установлен в контейнере под люлькой ПУ, поворотный окуляр - понизу слева. Снаряд устанавливается на люльке сверху ПУ, после выстрела заменяется вручную. Высота полосы стрельбы может изменяться в широких границах, а это позволяет вести огнь из разных положений (лежа, сидя, из траншеи либо окна строения), адаптироваться к местности.

В качестве тепловизионного (ТПВ) употребляется прицел «Метис-2» (1ПН79, предлагается в главном с экспортным вариантом) разработки НПО ГИПО с дальностью обнаружения целей типа танк либо бронемашина 4000 м, определения - 2500 м, полем зрения - 2,8x4,6 градуса. Устройство действует в спектре длин волн 8-13 мкм, имеет общую массу 11 кг, размеры оптико-электронного блока 590x212x200 мм. Сзади ТПВ прицела крепится баллон системы остывания, объектив прикрывается откидной крышкой. Прицел крепится с правой стороны ПУ. Имеется также ТПВ прицел «Корнет-ТП» (1ПН80). ТПВ прицел позволяет вести стрельбу не только лишь ночкой, да и при использовании противником боевых дымов.

Оператор размещается обычно в положении лежа сзади чуток слева ПТРК 9К135 «Корнет», рычагом спуска управляет левой рукою. Как и в других комплексах с автоматической системой управления, в его обязанности входят обнаружение цели, создание запуска и удержание прицельной марки на цели во время полета ПТУР. Время подготовки выстрела - 1,2 с. Вывод ПТУР после запуска на линию визирования (ось лазерного луча) и компенсация ее отклонений от полосы визирования выполняются автоматом.

Вместе с «Метисом-М» ПТРК 9К135 «Корнет» может составить систему управляемого ПТ вооружения подразделений сухопутных войск на наиблежайшее будущее. Предусмотрена установка «Корнета» на разные наземные носители - боевые и транспортно-боевые машины. Штатный температурный спектр внедрения ПТРК 9К135 «Корнет» - от - 50 до +50° С, для жарко-пустынного климата - от -20 до +60° С. Высотный спектр - от 0 до 3000 м над уровнем моря.

Составная схема конструкции позволяет устанавливать ПТРК 9К135 «Корнет» и его экспортный вариант «Корнет-Э» на разные носители - так, уже разработан самоходный ПТРК «Вест» на шасси УАЭ-3151, также боевая машина ПТРК «Корнет-Э» на шасси БМП-3.

Тактико-технические свойства 9К135 «Корнет» Система управления - автоматическая, по прямому лазерному лучу Масса ПУ - 19 кг Наибольшая дальность стрельбы - 5500 м деньком и 3500 м ночкой Малая дальность стрельбы - 100 м Калибр ПТУР - 152 мм Масса ПТУР с ТПК - 27-29,0 кг Длина ПТУР с ТПК - 1210 мм Бронепробиваемость (по нормали) - 1000-1200 мм Техно скорострельность - 2-3 выстр./мин Время перевода из походного положения в боевое - 1 мин
