Противотанковый ракетный комплекс RBS-56 BILL (Швеция)

Шведский ПТРК RBS-56 BILL, как и большая часть других противотанковых комплексов, предназначен для поражения бронеобъектов (главных боевых танков, БМП, САУ и других бронированных машин), фортификационных сооружений и других целей противника на дальностях от 150 до 2200 м. Комплекс RBS-56 BILL разработан шведской компанией Bofors Ordnance по заказу Управления военно-технического обеспечения армии Швеции (FMV). Разработка комплекса осуществлялась в течение 6 лет, с 1979 по 1985 г. После окончания всех испытаний в 1985 г ПТРК RBS-56 BILL был принят на вооружение армии Швеции. В том же году оборонное ведомство этой страны расположило заказ на создание и поставку компанией Bofors нового ПТРК на общую сумму 1,4 миллиардов шведских крон (приблизительно 160 млн USD). 1-ые комплексы RBS-56 BILL поступили на вооружение пехотных подразделений и истребительно-противотанковых частей шведской армии в 1988 г и поменяли ПТРК RB-56 (шведское обозначение южноамериканского ПТРК TOW) ранее стоявшие на вооружении.

ПТРК RBS-56 BILL по систематизации можно отнести к противотанковым комплексам второго поколения с командной автоматической системой наведения ПТУР с оптическим слежением за целью и передачей команд по проводам. В хвостовой части ракеты установлен ИК-излучатель на лазерных диодиках, передающий кодированный сигнал, который принимается инфракрасным прицелом ПТРК. Он замеряет отклонение ПТУР от полосы визирования, в согласовании с которым ПК, установленный на пусковой установке, производит надлежащие команды управления. Эти команды в виде сигналов передаются на ракету по проводной полосы связи. При их выработке учитывается и то, что полёт ракеты осуществляется на 75 см выше полосы визирования.

Все же, в отличие от всех других ПТРК второго поколения, система наведения ПТУР RBS-56 BILL более непростая, с внедрением нынешних компьютерных технологий обработки сигналов. Так, к примеру, в ПТРК RBS-56 BILL при стрельбе ПК рассчитывает линию движения полёта ракеты и в процессе её полёта безпрерывно сверяет реальную линию движения полёта с расчётной и выдает надлежащие команды корректировки, в то время как линии движения других ПТУР корректируются по отношению к полосы визирования.

Не считая того, наличие компьютера в составе наземной аппаратуры управления ПТРК RBS-56 BILL обеспечивает ему последующие достоинства: - автоматическое устранение возмущений, вносимых оператором (дрожание рук), в процессе наведения ракеты на цель; - автоматическую корректировку линии движения полёта ракеты в сложных метеоусловиях.

Это, по воззрению разработчиков, несколько упрощает процесс стрельбы из ПТРК RBS-56 BILL и позволяет уменьшить время на обучение личного состава. Но такая конструкция комплекса и его системы наведения мучается значимым недочетом - повышением неуправляемого участка линии движения полёта ракеты Bill после старта, по сопоставлению с известными ПТУР. Это увеличивает наименьшую дальность стрельбы: по недвижной цели - до 150 м, а по передвигающимся целям - 300-600 м. У ПТРК TOW, к примеру, для всех целей она равна 65 м, у ПТУР «Конкурс» - 50 м.

Помехозащищённость комплекса RBS-56 BILL повышена за счёт сужения поля зрения устройства сопровождения ракеты в процессе наведения и использования кодированного ИК-излучателя на лазерных диодиках, установленного в хвостовой части ракеты. Благодаря этому, также обеспечивается наведение 2-ух ракет сразу с различных пусковых установок по одной цели. ПТРК RBS-56 BILL в себя включает: - ракету в транспортно-пусковом контейнере; - пусковую установку на треножном станке; - дневной оптический прицел; - тепловизионный прицел.

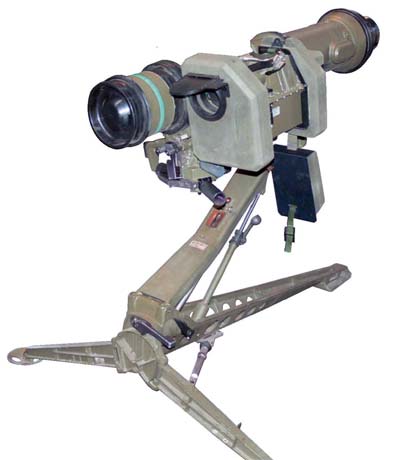

Стрельба из комплекса RBS-56 BILL в переносном варианте осуществляется с треножной пусковой установки (ПУ), а в случае установки комплекса на БМП, БТР либо автомобиль с внедрением специального адаптера. В состав пусковой установки ПТРК RBS-56 BILL входят раскладная тренога, поворотная платформа с гидравлическими амортизаторами и ручкой подъёмного механизма. Высота треноги регулируется при помощи газосилового привода, размещённого меж верхней частью центральной стойки треноги и основанием; выставление треноги на подходящий уровень обеспечивается при помощи рычагов.

Поворотная платформа, установленная на высшей части треноги, к которой крепится контейнер с ракетой, отклоняется по азимуту и углу возвышения при прицеливании. Крепление пускового контейнера с ракетой на направляющих ПУ осуществляется при помощи 2-ух зажимов. Для перезаряжания пусковой установки новым пусковым контейнером с ракетой требуется около 5 с.

Конструкцию ПУ разработала компания Bofors очень сплотченно со спецами армии Швеции и американской компании Hughes Aircraft. По заявлениям разработчиков, пусковая установка комплекса ординарна в воззвании и может применяться с неровной поверхности и из убежища. Благодаря наличию на ПУ амортизирующих устройств, оператор может плавненько вести слежение за целью по азимуту и по углу возвышения.

Съёмный дневной оптический прицел предназначен для наведения ракеты на цель в критериях неплохой видимости. Он имеет 7-кратное повышение, а его масса составляет 5,9 кг. Для защиты глаз от воздействия излучения лазерных устройств противника прицел оснащён особыми фильтрами.

На ПТРК RBS-56 BILL может употребляться и тепловизионный прицел, разработанный компанией Bofors Aerotronics с внедрением сканирующих модулей компании Thorn EMI Electronics. Прицел автономный, крепится без какой-нибудь юстировки сверху дневного прицела. При работе термическое изображение цели вводится в оптическую систему дневного прицела, при всем этом перекрестие дневного прицела накладывается на него. Работу тепловизионного прицела обеспечивают личная аккумуляторная батарея и криогенное устройство, охлаждаемое от баллона либо компрессора. Прицел также может автономно употребляться в качестве устройства наблюдения, зачем имеется доп окуляр. Наибольшая дальность обнаружения цели ночкой составляет 2300 м, а дальность, на которой можно идентифицировать цель не превосходит 1800 м. Масса тепловизионного прицела составляет 9,8 кг.
