Проект зенитного ракетного комплекса С-500 (проект 1958 года) (СССР)

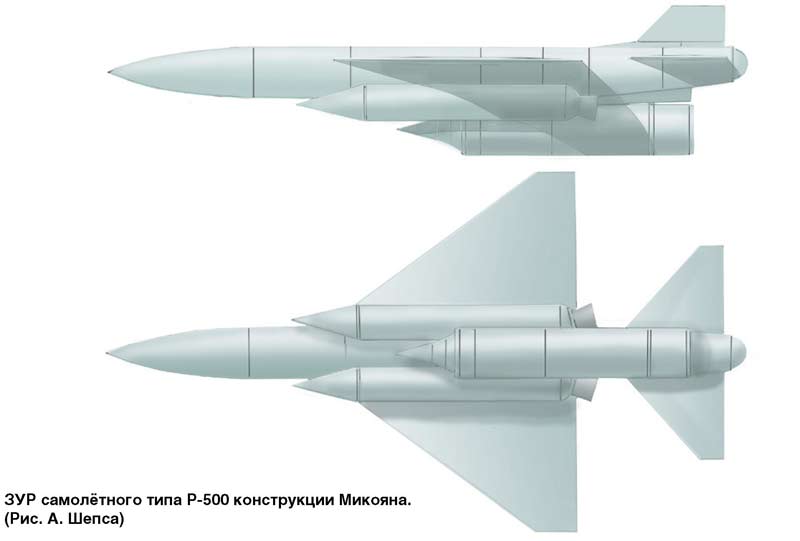

В июне 1958 года ОКБ-155 А.И.Микояна получило задание создать экспериментальный беспилотный перехватчик класса «земля-воздух» Р-500 (КР-500), а на самом деле это был проект зенитной управляемой ракеты. Ракета эта предназначалась для поражения высотных высокоскоростных самолётов и крылатых ракет на встречных и встречнопересекающихся курсах. Дальность перехвата должна была находиться в границах 800-1000 км, высота - 25-30 км, маршевая скорость ракеты 4700 км/час. Эскизный проект Р-500 был завершён в 1960 году. Ракета заходила в состав комплекса С-500. Комплекс предназначался для обороны больших промышленных районов. В его состав входили РЛС наведения и несколько пусковых установок с ракетами Р-500. Запуск ракеты выполнялся вертикально либо наклонно как со стационарных пусковых установках с автоматическими системами зажигания, так и с самоходных ПУ, имевших по одной ракете любая. Расчётные ТТХ ракеты Р-500: длина - 11,77 м, размах крыла - 6,06 м, высота - 2,73 м, поперечник фюзеляжа - 0,95 м, силовая установка - ПВРД Р-085 тягой 10 600 кг, наибольшая скорость - 4,3М, потолок - 25 000 м. Ракета Р-500 выполнена по самолётной схеме с высокорасположенным узким треугольным крылом со срезанными концами без элеронов. Киль и стабилизатор цельноповоротные, последний с дифференциальным (для управления по наклону и тангажу) отключением. В предстоящем планировалось на ракете применить газодинамическое управление для перехвата целей, парящих на высотах более 35 км. Двигательная установка состояла из сверхзвукового прямоточного воздушно-реактивного мотора РД-085, подвешиваемого на пилоне под фюзеляжем, и 2-ух твердотопливных ускорителей. Движок РД-085 разрабатывался в ОКБ-670 М.М.Бондарюка, предэскизный проект был готов в ноябре 1960 года. Ракета Р-500 на твердотопливных ускорителях выходила на высоту 4000 м и убыстрялась до скорости 2М, достаточной для пуска ПВРД. Из-за срыва горения в камере сжигания ПВРД на огромных углах атаки пришлось прорабатывать варианты других композиций двигательных установок. Оборудование Р-500 включало: автопилот, турбогенераторный электроагрегат, головку самонаведения и станцию наведения с линией передачи команд с земли, также неконтактный взрыватель и систему опознавания «свой-чужой». Ракета должна была выводиться в зону захвата цели по командам с наземной станции наведения либо при помощи навигационной аппаратуры. На первом шаге ракета должна была достигнуть высоты 15-18 км, имея постоянную скорость порядка 3,5М, потом радиолокационная ГСН захватывала цель, и ракета подымалась на высоту порядка 25 км, разгоняясь до скорости 4,3М, и только после чего следовал маленький бросок на ещё огромную высоту. Атака могла выполняться как в горизонтальном полёте, так и с пикирования либо кабрирования зависимо от обоюдного расположения цели и ракеты. На весь полёт должно было уйти около 20 минут. Предложенный проект ЗУР был одобрен заказчиком, но из-за отсутствия для данной ракеты целей сначала 1961 года работы по этому проекту были прекращены.
