Авиационные пулемёты с механизированным приводом (Венгрия)

В 1945 году при разборе складов трофейного орудия в Австрии русские спецы нашли пулемёты очевидно авиационного предназначения под 7,92x57 патрон Маузера и 12,7-мм патрон авиационного пулемёта «Брэда». Конструкция пулемётов оказалась настолько необыкновенной, что их здесь же выслали на исследования в научно-исследовательский полигон стрелково-миномётного вооружения. Документация на пулемёты, отысканные в 1945 году, оказалась уничтоженной, но по устройству узлов запирания и крепления стволов орудие, возможно, имеет венгерские корешки и, нужно считать, появилось в конце 2-ой мировой войны. По принципу устройства это орудие близко к картечницам, которые явились предшественницами пулемёта и относятся к так именуемому механизированному оружию.

Разница состоит в том, что в картечнице употребляется мышечная энергия человека, а в механизированном оружии - энергия механических либо электронных движков. Не считая того, конструкции механизированных пулемётов отражают все усовершенствования, которые были осуществлены в процессе развития автоматического орудия. Толчком к возникновению этого вида орудия послужило возникновение авиационных пулемётов благодаря наличию массивного источника энергии - авиационного мотора, также благодаря тому, что механизированный пулемёт при стрельбе через винт не просит устройства специального синхронизатора, потому что работа устройств пулемёта конкретно связана с вращением винта.

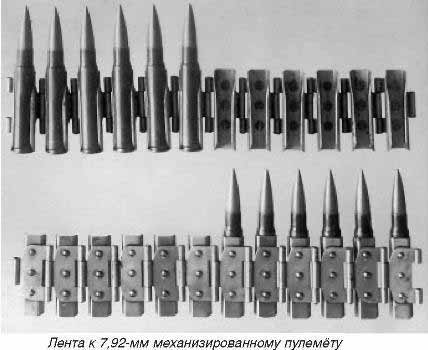

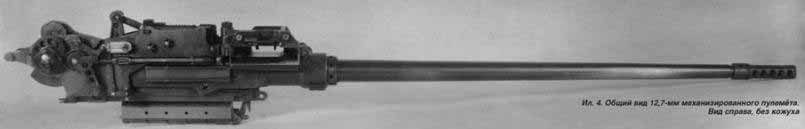

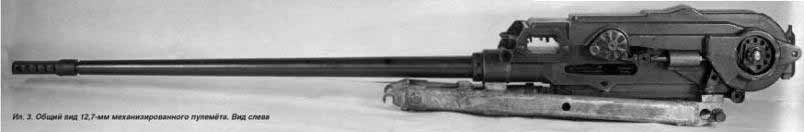

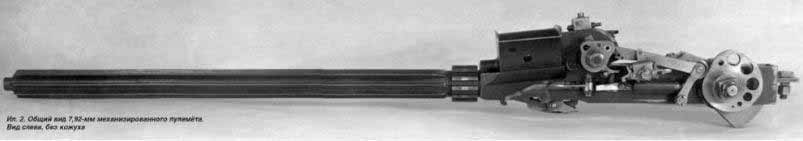

Укрытые кожухами тела пулемётов, о которых идёт речь, смотрятся полностью элегантно, но при снятых кожухах в глаза кидается непривычная взгляду оружейника сборка устройств и необыкновенные очертания деталей, и дело здесь не в том, что применен кривошипно-шатунный привод затвора, соединённый с движком самолёта через вал отбора мощи при помощи муфты с квадратной головкой на оси кривошипа. Экзотики добавляет отсутствие спускового механизма за его ненадобностью, потому что подготовка пулемёта к стрельбе заключается во включении вала отбора мощи мотора самолёта. При всем этом затвор (без стрельбы) совершает возвратно-поступательные движения поочередно отпираясь и запираясь. Открытие и прекращение стрельбы осуществляется включением и выключением механизма подачи ленты при непрекращающемся движении затвора. Осознать работу механизма его включения посодействуют иллюстрации.

Подающий механизм пулемёта приводится в действие кулачком, посаженным на одну ось с кривошипом. От кулачка движение средством тяги передаётся храповому колесу с конической шестерней, а коническая пара (шестерня храпового колеса и барабана) замыкают кинематическую цепь привода механизма подачи ленты.

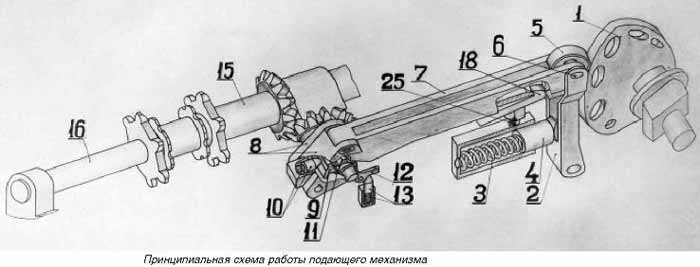

При вращении кривошипа кулачок 1 перемещает ролик 5 вперёд. Ролик, будучи связанным с рычагом 2 и тягой 7, отправляет тягу вперёд, которая поворачивает обоймы 8. Левая обойма через ведомую собачку 9 поворачивает храповое колесо 11 на один зуб. Через коническую пару движение от храпового колеса передаётся барабану, который зубьями звёздок продвигает ленту с патронами в приёмнике. Причём за каждый цикл барабан поворачивается на два зуба конической шестерни, продвигая ленту с патронами в приёмник на один шаг. Предохранительная собачка 12, проскочив через один зуб храповика, держит его от оборотного вращения, когда ведущая собачка 9 при повороте обойм в оборотную сторону перескакивает за последующий зуб храповика. Как уже указывалось, открытие и прекращение огня в пулемёте осуществляется включением и выключением подающего механизма. Для этой цели на оси 19 смонтировано особое приспособление. Коромысло 18 (на заднем (длинноватом) плече имеет зуб, который предназначен для удержания тяги 7 от продольного передвижения. На одну ось с коромыслом посажена нажимная колодка 20, где устанавливаются коленчатые рычаги 21 на собственных осях 22 и пружина с напёрстками 23. Коленчатые рычаги упираются в поперечные отростки обоих плеч коромысла. Снизу длинноватое плечо коромысла подперто пружиной и напёрстком 25.

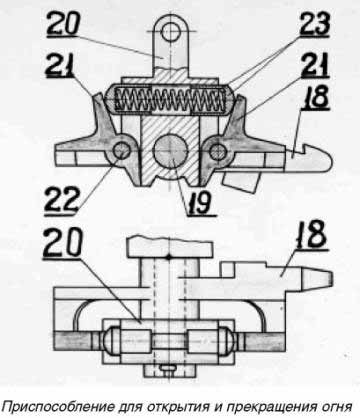

Привод, служащий для открытия и прекращения огня представляет собой систему рычагов. Тяга привода присоединяется к отростку нажимной колодки. Для открытия огня нужно надавить на гашетку, которая через систему рычагов действует на нажимную колодку и принуждает её оборотиться вокруг собственной оси по часовой стрелке. Пружина 23 сжимается до того времени, пока верхнее колено рычажка не упрётся в колодку. При предстоящем повороте колодки коленчатый рычаг действует на длинноватое плечо коромысла и выводит его зуб из сцепления с тягой 7, которая под действием пружин 3 прижимается к кулачку. Таким образом, пока на нажимную колодку будет действовать приложенная сила, пулемёт будет стрелять. Для прекращения стрельбы нужно нажимную колодку повернуть в оборотную сторону. Колодка, действуя на куцее плечо коромысла, принудит зуб длинноватого плеча сцепиться с тягой и нарушит взаимодействие ролика 5 с кулачком. Стрельба закончится, а затвор будет работать вхолостую. Таким образом, подающий механизм исследуемого пулемёта является самым сложным как в изготовлении, так и по конструктивному оформлению. Кинематическая цепь подающего механизма относительно сложна, потому что содержит в себе разные виды передач: кулачковую, храповую и зубчатую. Не считая того, направляет на себя внимание огромное количество деталей, входящих в механизм подачи ленты - 34 штуки - в большинстве своём требующие сложной станочной обработки.

На приёмнике (в задней части) укреплён редуктор, служащий для передачи движения от барабана к счётчику показывающему число оставшихся в ленте патронов. Передача движения от барабана к выходному валику редуктора осуществлена через посредство конической и червячной пар. Выходной валик с помощью троса гибкой передачи связан со счётчиком. Необходимость такового устройства полностью понятна: пилоту всегда не мешает знать количество патронов, оставшихся в ленте.
