Подводный пистолет SSU (Югославия)

Q - превосходный изобретатель из кинофильмов о Джеймсе Бонде, возможно не сумел бы придумать лучше, чем скрытые югославские подводные боеприпасы под обозначением SSU, никогда не выпускавшиеся серийно. Они разработаны конструкторским бюро EBW из Линца. Боевой пловец югославской армии бесшумно приближается к неприятельскому объекту. Своим SSU он уже отключил под водой боевого пловца противника. Часовых на берегу он тоже приканчивает беззвучным выстрелом из SSU. После того, как он взрывает неприятельскую огневую точку, из этого же орудия выстреливается световая ракета, служащая сигналом для пришествия ожидающих десантных лодок.

То, что из-за многоцелевого внедрения SSU, кажется выдумкой из кинофильма о Джеймсе Бонде, является реальностью из области оружейной техники. Хотя сохранилось всего только 5 опытнейших образцов, но они применимы для стрельбы и внедрения, наглядно доказывая, что обмысленная конструкция работает как под водой, так и на поверхности и при всем этом фактически бесшумно. В этой статье речь пойдёт не столько о пистолете, сколько о боеприпасах им применяемых. Так как конкретно боеприпасы делают это орудие эксклюзивным (практически тесты боеприпасов проводились с отстрелом даже из обыкновенной ракетницы).

В конце 1980-х годов югославский военно-морской флот пребывал в поиске всеприменимого орудия, применимого для внедрения его особыми амфибийными подразделениями. При всем этом в первом приближении уже были очерчены требования к такому оружию: оно должно быть применимым под водой и на поверхности, бесшумным, а удерживаться должно рукою в толстой водолазной перчатке. В то время, как на Западе в особых подразделениях боевых пловцов существенное распространение находил пистолет P11 конторы Heckler & Koch, который всё ещё относится к уровню секретного орудия, в Восточном блоке подводные пистолеты были дефицитным продуктом, потому что распространённость русского пистолета СПП-1 была, вероятнее всего, маленький.

В оружейно-техническом отношении Югославия всегда держалась несколько независимо от Восточного блока, а потому и при разработке орудия, созданного для боевых пловцов, пошли своим оковём. Из-за внутренних противоречий в Югославии и, потому что разработку было надо провести стремительно, дешево и, сначала, потаенно, скрытая служба военно-морских сил расположила заказ в конструкторском бюро EBW, находящемся в австрийском Линце, которое располагало огромным опытом в оружейном секторе. При всем этом стоит поразмыслить, что перед войной в Югославии подобные разработки в сотрудничестве с забугорными спецами были полностью обыденным делом.

Тактико-технические требования к вновь разрабатываемому оружию выглядели при всем этом последующим образом: - возможность внедрения над водой и под водой; - пониженный звук выстрела; - маленькие габариты; - водонепроницаемость до глубины 40 м / давление 5 бар; - дальность действенной стрельбы над водой 20 м; - дальность действенной стрельбы под водой 10 м; - возможность удержания и управления в водолазной перчатке; - орудие должно пробивать баллоны акваланга.

Этими требованиями планка для разработки была установлена очень высоко. Решение, отвечающее всем перечисленным аспектам, с которым выступили в EBW, было как превосходным, так при всем этом и обычным. А конкретно, не надо было разрабатывать новое орудие, а «только» боеприпас, который мог бы выстреливаться из имеющегося орудия и все же отвечать всем аспектам, перечисленным в списке тактико-технических требований.

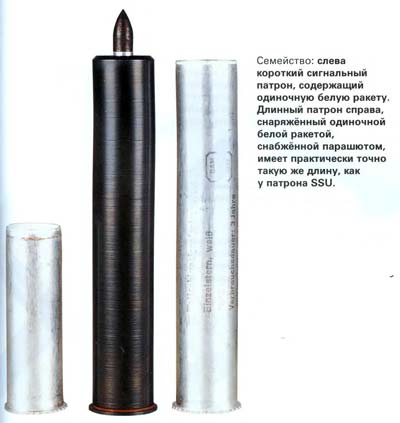

Потому что все морские подразделения обустроены сигнальными пистолетами, то в качестве базисного орудия комфортнее всего применить конкретно его. Таким образом, наружной формой SSU (Self Supressing Unit = самозаглушающий (звук) элемент) очень похож на сигнальный патрон 4-го калибра. Только выступающая из дульной части гильзы стрела выдаёт, что он предназначен зачем-то другого.

При демонстрации конструкция встретила полное одобрение югославской военно-морской скрытой службы. А поэтому приступили ко 2-ой фазе проекта - конструированию функционирующего макета.

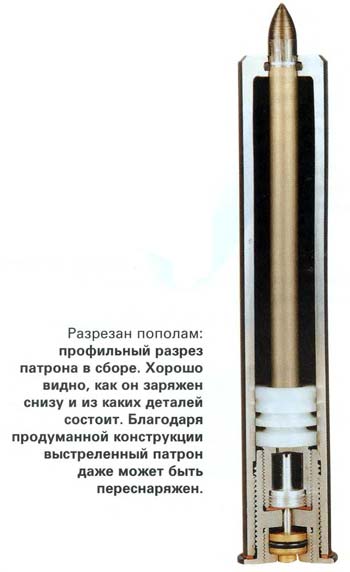

Устройство Если даже SSU из-за схожих габаритов смотрится очень схожим на обыденный сигнальный патрон 4-го калибра, то этим сходство всё же исчерпывается. Чтоб придать используемой стреловидной пуле нужную скорость (около 310 м/с), потребовалось особенное устройство, потому что базисное орудие допускало наибольшее давление только 110 бар (!) (это составляет всего 11 МПа).

Тут стоит увидеть, что в техническом плане пулю просто можно было бы разогнать и больше чем на 310 м/с, но в данном случае, очевидно, становится неосуществимым глушение звука выстрела в воздухе. Так как звук выстрела состоит из 2-ух составных частей: сверхзвукового хлопка, который происходит от скачка уплотнения при преодолении пулей звукового барьера и звука от газа, другими словами шума, создаваемого истекающими раскалёнными пороховыми газами. Обе эти составляющие воспринимаются человечьим ухом как один звук. В то время как звук от газов можно уменьшить с помощью глушителя либо другого конструктивного ухищрения, то хлопок от сверхзвуковой волны таким образом заглушить нереально. Потому пуля, не создающая шума, непременно должна лететь с дозвуковой скоростью.

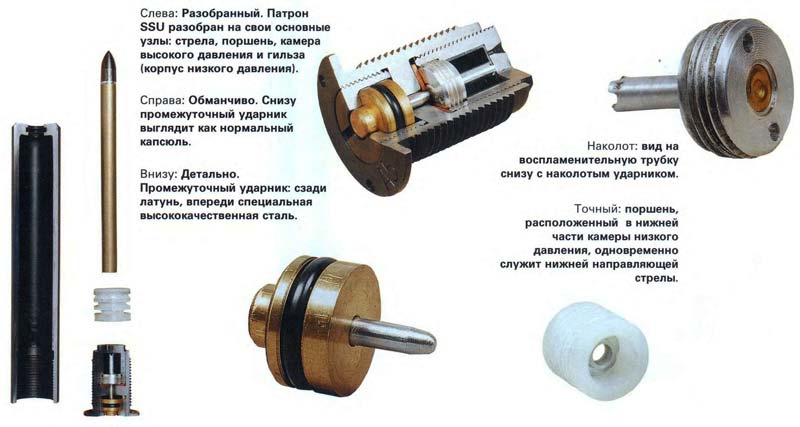

Патрон SSU основан на принципе двухкамерного ствола с камерами высочайшего (Hoch) и низкого (Nieder) давления (HN-Rohr). Этот принцип разработан во время 2-ой мировой войны в Германии, для заслуги как можно более высочайшей скорости при сразу как можно более низком и равномерном давлении порохового газа. При всем этом порох воспламеняется в так именуемой камере высочайшего давления. Она сообщается со стволом (камерой низкого давления) только через одно либо большее количество достаточно узеньких отверстий (сопловой блок). Благодаря этому используемый нитроцеллюлозный порох создаёт в камере высочайшего давления SSU давление прямо до 1200 бар, но в камере низкого давления, которая соединяется с камерой высочайшего давления 4-мя сопловыми отверстиями, давление добивается всего несколько сотен бар. Таким образом, стрела разгоняется умеренно и «медленно».

После 2-ой мировой войны техника с камерами высочайшего и низкого давления была практически предана забвению, пока через пару лет не смогла торжественно возродиться в области гранат калибра 40 мм. Таким образом, применение этого технического устройства в этом случае не является экзотикой, а всего только поочередным перенесением принципа, который удачно применён в 40-мм гранатах.

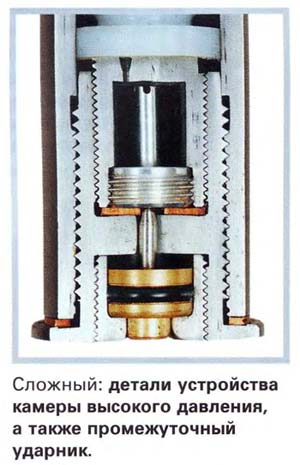

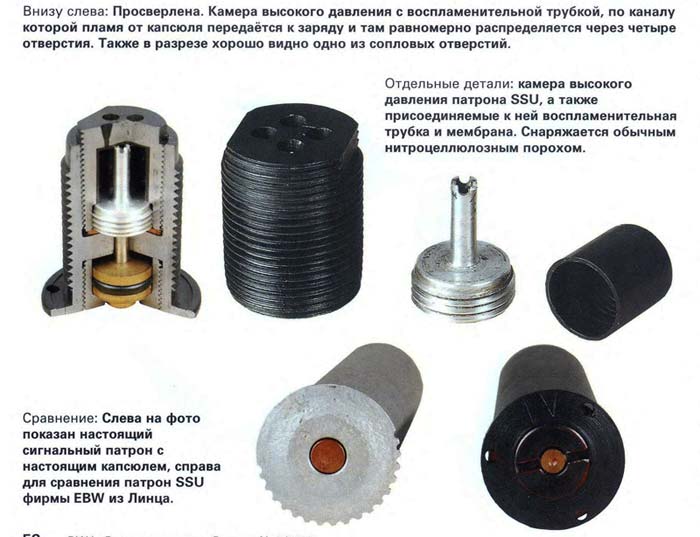

Камера высочайшего давления имеет поперечник 9 мм и длину 10 мм, и таким образом по объёму близка к гильзе патрона .38 Spezial. Она оснащена стандартным нитроцеллюлозным (NC) порохом, при всем этом возгорание совершенно не обыденное. Если б порох воспламенялся самым обыденным образом капсюлем, размещенным сзади, то появилась бы опасность, что после разрушения мембраны капсюля ещё не воспламенившиеся зёрна пороха под давлением могли попасть в отверстия соплового блока и заткнуть их. При всем этом предстоящее нарастание давления стало бы неконтролируемым, и следствием могла быть нехорошая кучность. Потому пороховой заряд патрона SSU воспламеняется впереди.

Для заслуги этого, пламя стандартного усиленного капсюля с помощью воспламенительной трубки, которая сразу служит запальным фильтром, передаётся прямо под сопловой блок. Потом луч пламени от капсюля тут разворачивается и, таким образом, воспламеняет метательный заряд впереди. Для того чтоб нарастающее давление газов не могло свалиться за счёт сброса газа через четыре сопла, перед ними дополнительно расположена пластмассовая мембрана шириной 0,6 мм. Тем надёжно обеспечивается то, что в камере высочайшего давления будет сотворено давление, достаточное для полного сжигания заряда. Только если это достигнуто, мембрана разрушается, газы резко устремляются в камеру низкого давления и разгоняют стрелу.

Потому что имеющийся в коммерческой продаже усиленный капсюль не обеспечивает водонепроницаемость, потребовалось необыкновенное решение, чтоб воспрепятствовать проникновению воды в патрон сзади. Для этого в EBW сконструировали промежный ударник. Последний предназначен только для того, чтоб передать кинетическую энергию курка, который обычно ударяет конкретно по капсюлю, далековато вглубь патрона на капсюль. При всем этом со собственной задней стороны промежный ударник смотрится так же, как капсюль, а впереди оснащён центральным бойком, который, фактически говоря, накалывает капсюль. Промежный ударник дополнительно укомплектован обтюрирующим кольцом, устраняющим проникновение воды меж ним и направляющей втулкой.

При выстреле после разрушения мембраны пороховые газы под высочайшим давлением через сопловой блок поступают в камеру низкого давления. Последняя имеет длину 110 мм и поперечник 20 мм. В то время, как в обыденных двухкамерных стволах камера низкого давления сразу представляет собой ствол, то в патроне SSU, в каком применяется стрела калибра 8,7 мм, функции камеры низкого давления существенно обширнее. Сначала, это связано со рвением обеспечить глушение звука в патроне. Мысль EBW состояла совсем не в том, чтоб затормозить до выхода в атмосферу расширяющиеся жаркие газы, являющиеся источником звука, а задержать их снутри патрона и запереть там.

Для этого служит так именуемый ускоряющий и направляющий поршень. Он размещен конкретно перед сопловым блоком и, благодаря собственному поперечнику, тоже равному 20 мм, обеспечивает обтюрацию камеры низкого давления. Таким образом, его толкают вперёд жаркие пороховые газы, прошедшие через сопловой блок. В центре фронтальной поверхности поршня предвидено углубление для размещения донной части стрелы, так что последняя точно направляется при разгоне. Направление стрелы в фронтальной части обеспечивается отверстием в головной части гильзы, причём стрела направляется тут уплотнительным кольцом, сразу противодействующим проникновению воды в камеру низкого давления.

Когда поршень добивается собственного последнего фронтального положения, а это значит, что он ударяется изнутри в переднюю поверхность камеры низкого давления, особенная форма его торца сразу обеспечивает то, что газы метательного заряда не могут истечь через «дульную часть» гильзы. А если не исходят жаркие газы, то не может появиться шум, и, тем, патрон SSU удовлетворяет требованию по глушению звука.

К этому, очевидно, необходимо увидеть, что поршень, приведённый на иллюстрациях, из суждений сохранения секретности не соответствует серийному поршню. Раскалённые запертые газы в течение нескольких часов стравливаются через особое отверстие в поршне, в чём можно убедиться, если придавить ухо конкретно к патрону. Таким образом, после возвращения с задания патрон быть может разобран с применением специального инструмента, после этого вновь снаряжён.

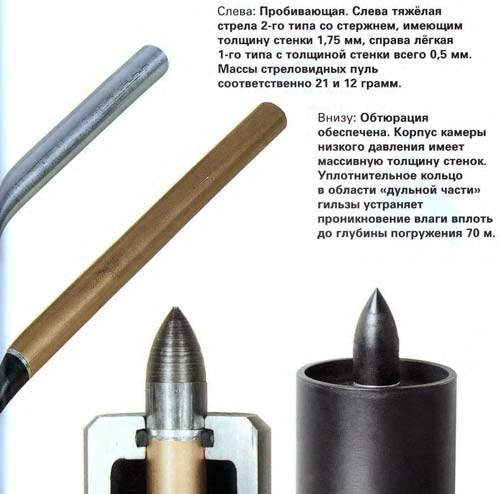

Пули Плотность воды, которая но сопоставлению с воздухом существенно больше, оказывает существенное воздействие на конструкцию пуль для подводного орудия. Фактически говоря, обыденные пули для длинноствольного орудия на сто процентов тормозятся водой в границах наименее, чем 5 метров. Это разъясняется относительно низкой поперечной нагрузкой обыденных пуль. Потому пули подводного орудия длинны и тонки, как это может быть. Другими словами, они имеют форму стрелы. В патроне SSU такая стрела имеет поперечник 8,7 мм и длину 122 мм. Имеется два типа стрел, отличающихся только шириной трубчатого стержня. Стрела 1-го типа сзади закалённого железного наконечника вооружена дюралевым стержнем с шириной стены всего 0,5 мм, а стрела 2-го типа, в отличие от первой, имеет толщину стен 1,75 мм. При всем этом массы пуль составляют 12 и 21 г. Приобретенное за счёт этого значение поперечной нагрузки для пули 2-го типа более чем в два раза выше, чем у пули патрона .357 Magnum.

Но стреловидная форма под водой даёт ещё другие достоинства. Потому что ствола у орудия под патрон SSU нет, то и нарезы не могут употребляться для стабилизации пули. Но благодаря тяжёлому железному наконечнику и лёгкому дюралевому стержню это и не требуется. Стабилизация нули но принципу стрелы, которая с 1910 г. удачно применяется благодаря Вильгельму Бреннеке (Wilhelm Brenneke) для пуль гладкоствольного орудия, потрясающе работает и под водой. Достигаемая при всем этом кучность стрельбы (смотри последующий раздел статьи) более чем достаточна для цели внедрения орудия (ближний бой).

Применение железного наконечника для головной части пули имеет смысл. С одной стороны,пули, используемые в боевых действиях, ограничены разными договорами «о человечном ведении войны», вследствие чего экснансивные пули и пули с полостью в головной части запрещены вначале. С другой стороны, требуется также пробивать баллоны аквалангов, сделанные из толстой стали, таким образом, применение тут закалённых железных наконечников является наилучшим решением. А поэтому в рамках испытаний прибегали и к использованию наконечников стрел для спортивных луков, которые были только закалены.

Практическое опробование После того, как были сделаны 1-ые 5 применимых к функционированию экземпляров, оставалось только убедиться на практике, что они могут удовлетворить всем требованиям технического задания. Одним из важных пт требований для подводного орудия является влагонепроницаемость: попадание воды сразу сделало бы боеприпас неприменимым к применению. Таким образом, поначалу стоило испытать, правильно ли отработана обтюрация патрона средством уплотнительных колец, и будет ли обеспечиваться длительная обтюрация. Потому что Линц размещен неподалеку от гор Зальцкаммергут с их глубокими озёрами, то в EBW поступили удобно и в наилучших туристических традициях наняли аква велик. После чего поначалу неснаряженные патроны с помощью верёвки были опущены среди озера на глубину 20 м и оставлены там на 30 минут. После извлечения на поверхность и обтирания, корпуса были разобраны и осмотрены на предмет проникания воды.

По прошествии целых восьми часов и сильного солнцепёка стало ясно, что принцип уплотнения работал бы, фактически говоря, даже при глубине погружения 70 м, другими словами перегрузка в 60 % по сопоставлению с данным давлением ещё не приводила к проникновению воды.

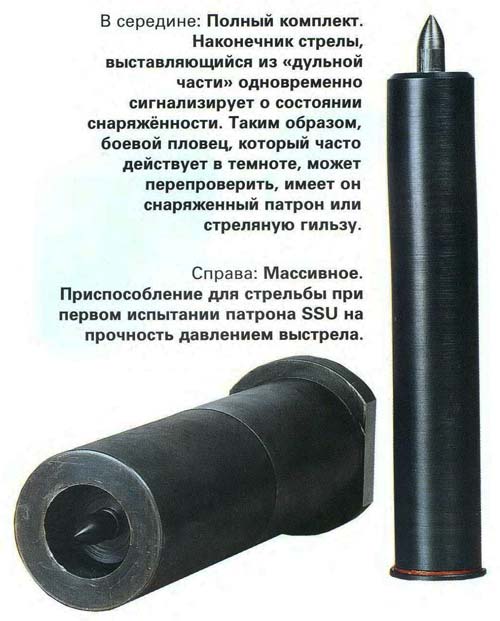

Последующими, естественно, проводились тесты стрельбой в лаборатории. При отстреле из громоздкого приспособления для стрельбы оказалось, что размеры корпуса патрона были назначены правильно. Последний так прочен, что стрелять патроном SSU можно даже без какого-нибудь обхватывающего его ствола и это невзирая на давление более, чем 1200 бар в камере высочайшего давления. Хотя идея о том, что для обыденного сигнального пистолета калибра 26,5 мм допустимо давление только до 110 бар, могла бы довести бюрократов до прохладного пота, на практике это не имеет значения благодаря крепкой конструкции SSU.

Во время этих опытов, естественно, сразу создавалось воспоминание об уровне шумиости SSU. При всем этом с одной стороны, оказалось, что орудие стреляет тихо и по уровню громкости приближается к пневматической винтовке, а с другой стороны, благодаря конструкции со свободно перемещающимся поршнем с уплотнением шум при выстреле не воспринимается, как звук выстрела. Как такой воспринимается, только, звук от удара курка, причём этот шум лично кажется громче, чем звук от выстрела.

Последующее принципиальное испытание состояло в оценке пробивного деяния пули. В этом случае стреляли по имеющимся в продаже железным баллонам для акваланга. И хотя на стадии тесты опытнейших образцов обстрел проводился только при углах встречи, близких к прямому, все же, во всех случаях баллоны были пробиты.

В то время как проверка удобства удержания и маневренности в толстых перчатках относится к обычным тестам, тесты кучности стрельбы ставят более высочайшие требования. Хотя относительно просто выполнить проверку кучности стрельбы из SSU в закреплённом состоянии, но, в конце концов, для разработчиков из Линца было принципиально знать, как попадает орудие при стрельбе с руки. Но при всем этом появилась неувязка в том, что сигнальный пистолет не оснащён прицельными приспособлениями. Потому, только для испытаний точности стрельбы было сконструировано обычное прицельное приспособление. Таким образом, стало вероятным проверить, что SSU без заморочек удовлетворяет установленным требованиям по кучности стрельбы.

При всем этом поведение при стрельбе можно обрисовать как очень необыкновенное. Хотя SSU обладает отдачей средней силы, схожей сигнальному пистолету, когда свободноперемещающийся поршень всё-таки ударяется в фронтальном положении, появляется отчётливо осязаемый обратно направленный импульс. Но так как при всем этом речь идёт об однозарядном оружии, то, в конце концов, это не имеет значения.

Окончание и перспективы Когда сначала 1991 г. выяснилось, что дело в Югославии может окончиться штатской войной, разработка SSU сразу была остановлена как компанией EBW, так и спецслужбой военно-морских сил. К этому моменту времени было 5 применимых для стрельбы прототипов, три из которых, тем временем, были превращены в разрезные модели.

В техническом плане разработка SSU была завершена, патрон мог сразу пойти в серию. Конфигурации могли относиться только к используемым материалам, потому что при доработке в процессе серийного производства все железные детали, кроме камеры высочайшего давления, изготавливаемой из качественной специальной стали, были бы изменены дюралевыми и пластмассовыми, чтоб владеть наилучшей стойкостью к солёной морской воде.

Но в текущее время практика указывает, что морские особые подразделения, а соответственно и подводные боевые деяния в так именуемых ассиметричных конфликтах фактически не играют никакой роли. Таким образом, патрон SSU - это превосходный оружейно-техническая мысль, которая хотя и обосновала свою техно реализуемость и необходимость, все же, вероятнее всего, никогда не пойдёт в серию.
