Пистолет-пулемёт ОЦ-22 (Россия)

Пистолет-пулемёт ОЦ-22 под пистолетный патрон 9x19 разработан в Тульском центральном конструкторском исследовательском бюро спортивно-охотничьего орудия (ЦКИБ СОО) конструктором Владимиром Злобиным. Работы над этим пистолетом-пулемётом были им начаты в 1994 году в деятельном порядке. С 2000 года работа над ОЦ-22 была продолжена в рамках госбюджетной темы «Баксанец». По данной теме, не считая ЦКИБ СОО, на конкурсной базе работали и другие организации. Пистолет-пулемет ОЦ-22 разрабатывался как легкое, портативное орудие для стрельбы патронами 9x19 «парабеллум» и равными ему по баллистическому импульсу патронами 7Н21 разработки ФГУП «ЦНИИТОЧМАШ».

По типу автоматики ОЦ-22 относится к оружию с инерционным запиранием канала ствола мощным затвором. С целью уменьшения габаритов орудия по длине и вкупе с этим придания затвору нужной массы он выполнен набегающим на ствол — по типу пистолетного кожуха-затвора. С правой стороны затвора (по направлению стрельбы) выполнено экстракционное окно. В затворе собраны: качающийся, подпружиненный извлекатель, ударник и раскладная левосторонняя ручка перезаряжания. Ручка находится в сложенном состоянии и удерживается в этом положении пружиной. Такая конструкция ручки содействует комфортному ношению орудия на груди стволом на лево и сразу понижает его поперечный габарит. На верхней плоскости затвора, с левой стороны, выполнен продольный паз, в который укладывается возвратимая пружина с направляющим стержнем. В собранном пистолете-пулемете возвратимая пружина поджата, что упрощает процесс разборки и сборки орудия. Масса откатных частей составляет 470 граммов при ходе 90 мм, что обеспечивает относительно низкий темп стрельбы — 774 выстрела за минуту (средний для разных критерий).

Ударно-спусковой механизм куркового типа с так именуемым «перехватом» курка собран в затворной коробке. Механизм этого типа, в первый раз показавшийся на чехословацкой винтовке ZH-29, неоднократно заимствовался забугорными и русскими конструкторами. Достоинством его будет то, что для обеспечения стрельбы одиночным огнем он не нуждается в отдельном устройстве, разобщающем спусковой крючок и шептало. Стрельба делается при фронтальном положении затвора («с фронтального шептала»). По сопоставлению с орудием, стреляющим с «заднего шептала», это осязаемо уменьшает разброс попаданий при стрельбе одиночным огнем. С целью предотвращения инерционного накола капсюля ударник очень облегчен.

Питание пистолета-пулемёта ОЦ-22 делается из двухрядного коробчатого магазина, расположенного в пистолетной ручке. Досылание патрона из магазина в патронник делается выступом затвора, извлечение стреляной гильзы либо осеченного патрона — выбрасывателем, расположенным в затворе. Гильза отражается через окно в затворе и крышке ствольной коробки вверх-вправо.

Стрельба может вестись как одиночным огнем, так и очередями. Установка режима огня обеспечивается флажковым переводчиком, сразу являющимся и предохранителем. Флаг переводчика-предохранителя размещен с левой стороны ствольной коробки в положении, комфортном для воздействия на него огромным пальцем. Тот же флаг продублирован с правой стороны коробки. Таким образом, пистолет-пулемёт идиентично комфортен для стрельбы как с правой руки, так и с левой. При нахождении флага в положении «П» — «предохранитель» — делается блокировка и спускового механизма и затвора.

Ствольная коробка штампосварная. В фронтальной ее части закреплен вкладыш для установки ствола. В затыльнике коробки имеются ось поворотного плечевого упора и защелка, фиксирующая плечевой упор в откинутом положении. Плечевой упор складывается поворотом вверх-вперед на крышку ствольной коробки. Левая стена ствольной коробки впереди имеет защелку, удерживающую плечевой упор в этом положении.

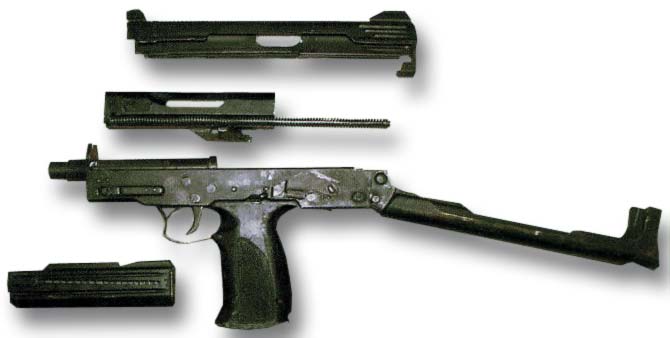

С правой стороны ствольной коробки у затыльника находится флаг защелки крышки ствольной коробки. Для выполнения неполной разборки орудия этот флаг следует повернуть против часовой стрелки до упора и снять крышку. После снятия крышки из коробки извлекаются подвижные части.

Основание ствольной коробки выполнено литьевым методом из полиамида и содержит в себе также и спусковую скобу и ручку пистолета-пулемёта, в которую вставляется магазин. К нижней части ствольной коробки приварена спусковая скоба и крепится пластмассовая ручка управления орудием. Качающаяся защелка магазина находится понизу задней стены ручки.

Пистолет-пулемёт ОЦ-22 имеет останов затвора, удерживающий затвор в последнем заднем положении при израсходовании патронов магазина. Останов затвора действует от подавателя магазина. Затвор быть может снят с останова либо воздействием на его выступ, находящийся с левой стороны ствольной коробки, либо маленьким отведением вспять затвора.

Прицельные приспособления установлены на крышке ствольной коробки. Ими служат мушка и перекидной на два положения целик с прямоугольной отверстием и диоптрическим отверстием. Целик подпружинен и автоматом устанавливается при переводе приклада из боевого положения в походное и назад. При откинутом прикладе прицеливание ведется с внедрением диоптра, а при сложенном — через открытый прицел.

Прицельные приспособления опытнейших вариантов пистолета-пулемёта устанавливались для стрельбы на 50 и 100 метров. ОЦ-22 отличается высочайшей кучностью стрельбы. При ведении огня на дальности 25 м очередями, пули укладываются в круг поперечником 120 мм. Пистолет-пулемёт ОЦ-22 быть может обеспечен глушителем и лазерным целеуказателем. К нему разработаны кобура для укрытого ношения, также кобура для 3-х магазинов и глушителя.

Тактико-технические харрактеристики ОЦ-22 Калибр и тип патронов 9x19 мм, «парабеллум», 7Н21, 7Н31 Вес пистолета-пулемета без магазина с прикладом, кг 1,43 Вес магазина без патронов, кг 0,12 Длина с откинутым прикладом, мм 503 Длина со сложенным прикладом, мм 273 Число патронов в магазинах, шт. 20 и 30 Темп стрельбы, выстр/мин (средний) 774 Длина ствола с патронником, мм 140 Исходная скорость (патр. 7Н21), м/с (средняя) 453 Прицельная дальность, м до 100
