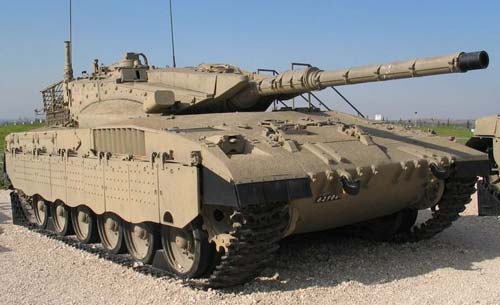

Основной танк Merkava Mk.2 (Израиль)

Сначала 70-х годов правительство Израиля одобрило программку государственной разработки танка Merkava. В проектировании и изготовлении данной машины участвовали многие израильские предприятия. Привлекались, не считая того, забугорные спецы и конторы. Уже сначала работ выяснилось, что для производства танков Merkava израильская индустрия не сумеет обеспечить их литыми и катаными броневыми плитами и другими деталями, также движком, коробкой и еще многими конструктивными элементами и оборудованием. Большая помощь в осуществлении разработки и производства танка была оказана Соединенными Штатами, которые, а именно, на исходном шаге предоставили кредит в размере 120 млн. баксов.

Создание танков Merkava началось в 1979 году. Отмечалось, что до 30 проц. конструктивных частей машины поступало из-за рубежа. На предприятие, где собираются корпус и башня, поставлялись южноамериканские движок и коробка, 105-мм нарезная пушка (изготовляется по американской лицензии), система управления огнем и средства связи израильского производства.

Согласно требованиям главные усилия разработчиков танка Merkava были ориентированы на обеспечение его наибольшей живучести и защиты экипажа. Вследствие этого танк имеет увеличенный по сопоставлению с сравнимыми западными эталонами боевой вес (60 т) и необыкновенную сборку. Для усиления защиты экипажа движок с коробкой размещены в носовой части корпуса и служат таким образом доп преградой для снаряда в случае пробития им лобовой мультислойной разнесенной брони, установленной под огромным углом наклона. Не считая того, такое размещение моторно-трансмиссионного отделения позволило вызволить значимый забронированный объем кормовой части машины для размещения доп количества боеприпасов. В этом же отсеке по мере надобности заместо боеприпасов можно перевозить пехотный десант (до 10 человек) либо покалеченых. Танк имеет длину по корпусу 7,45 м (с пушкой вперед - 8,65 м), ширину 3,7 м и относительно маленькую высоту (по крыше башни 2,65 м). Заостренная от бортов к носовой части форма сварной башни вместе с применением в ее конструкции мультислойной брони делают ее малоуязвимой для огня противника.

В первый раз танки Merkava были использованы во время израильской злости в Ливане в 1982 году. Они проявили высшую боевую продуктивность, в том числе в плане обеспечения защиты экипажей, утраты которых оказались меньшими по сопоставлению с потерями экипажей танков других типов. Отмечалось, что этому в определенной степени содействовали наличие на танках «Меркава» нынешней быстродействующей системы противопожарного оборудования «Спектроникс», в какой употребляется пламегасяший газ хэлон 1301, также обеспечение способности экипажу покидать покоробленную машину через дверь в корме корпуса. Как считают израильские спецы, по сопоставлению с выходом через верхние лючки внедрение данной двери уменьшает утраты от огня стрелкового орудия, а в отличие от эвакуации через лючок в днище корпуса понижается возможность получения ожогов от разлившегося по дну пылающего горючего.

С учетом опыта, приобретенного в итоге внедрения танка Merkava Mk.1 в боевых действиях, израильская индустрия в 1983 году перебежала к выпуску модернизированного танка Merkava Mk.2, который отличается от предыдущей базисной модели (было выпущено около 250 таких машин) усиленной броневой защитой, завышенной проходимостью и увеличенной огневой мощью.

В конструкции корпуса танка Merkava Mk.2 использовано усовершенствованное мультислойное разнесенное бронирование, в каком межброневое место заполняется дизельным топливом. По воззрению израильских профессионалов, это позволило существенно ослабить продуктивность деяния кумулятивных боеприпасов. Высшая часть бортов корпуса имеет внутренний (основной) и внешний (доп) броневые листы, меж ними на надгусеничных полках расположены воздухоочиститель, фильтровентиляционная установка, инструменты и запасные части. Введены улучшенные бортовые экраны, которые в отличие от предыдущих не уменьшают маневренности и проходимости танка. На них предусмотрена возможность установки конструкций так именуемой «активной» брони с элементами взрывчатого вещества, значительно снижающих продуктивность деяния кумулятивных боеприпасов. Ранее «активная» броня в виде доп коробчатых накладок поверх главных броневых листов корпуса и башни танков М48 и М60 положительно зарекомендовала себя в процессе боев во время войны Израиля с Ливаном. В нижней части кормы башни по ее периметру подвешены железные цепи с шарами. Они служат собственного рода противокумулятивным экраном, созданным для уменьшения поражающего деяния кумулятивных снарядов и ПТУР, так как их боевые части срабатывают до встречи с основной броней. В танке предусмотрена автоматическая система пожаротушения. При ее срабатывании место заполняется гасящей инертной консистенцией.

Существенное внимание уделено также увеличению защиты от противотанковых мин. Этому содействуют арочная форма днища, размещение механика-водителя за моторно-трансмиссионным отделением и размещение частей подвески ходовой части снаружи корпуса.

Огневая мощь танка Merkava Mk.2 обеспечивается 105-мм нарезной пушкой М68, выпускаемой в Израиле по американской лицензии. Она стабилизирована в 2-ух плоскостях наведения. Приводы электрогидравлические. Достаточно большой угол понижения пушки позволяет вести огнь из-за укрытий. С целью увеличения точности и стабильности стрельбы при изменяющихся температурах внешнего воздуха для данного орудия был сотворен теплоизоляционный трехсекционный кожух. Термочехол из 3-х частей защищает ствол орудия от искривления, происходящего в итоге неравномерности его нагрева. Боекомплект пушки составляют 62 выстрела с осколочно-фугасным, кумулятивным, бронебойно-подкалиберным и дымовым снарядами. Отмечается продуктивность разработанного в Израиле бронебойного подкалиберного оперенного снаряда M111 с отделяющимся поддоном. Его бронебойный сердечник выполнен из томного металла и, по заявлению израильских военных обозревателей, может на дальности до 2000 м пробить броню шириной 150 мм, наклоненную под углом 60°. Боеприпасы для пушки хранятся в контейнерах из огнестойкого материала (в каждом четыре выстрела).

С пушкой спарен 7,62-мм пулемет. Еще по одному такому пулемету устанавливается на креплениях у люков командира и заряжающего. Не считая того, на башне может устанавливаться 60-мм гранатомет для стрельбы дымовыми, осветительными, также противопехотными осколочными гранатами. Считается, что внедрение осколочных гранат позволило включить в боекомплект пушки большее количество бронебойных снарядов.

Наводчик размещен справа от пушки. Его место оборудовано пультом управления огнем, комбинированным лазерным (на иттриево-алюминиевом гранате с неодимом) перископическим прицелом-дальномером (одно- и восьмикратное повышение), электрическим баллистическим вычислителем, перископическим смотровым устройством. Предусмотрена также возможность установки тепловизионного прицела.

Командир, размещенный сзади и выше наводчика, обустроен панорамным прицелом (4- и 20-кратное повышение) и шестью смотровыми устройствами по периметру лючка. Прицел командира связан с прицелом-дальномером наводчика, по этому он может давать последнему целеуказание, а по мере надобности вести огнь из пушки заместо наводчика.

Заряжающий, находящийся слева от пушки, пользуется одним перископическим поворотным смотровым устройством, который установлен в крыше башни рядом с лючком.

Механик-водитель попадает в отделение управления через лючок либо боевое отделение. В лючке установлены три перископических - смотровых устройства, из которых средний может заменяться бесподсветочным устройством ночного видения. На танке «Меркава» Мк2 употребляются южноамериканские дизельный движок AVDS-1790-5А (мощность 900 л. с.) и гидромеханическая коробка CD-850-6B «Аллисон», обеспечивающие наивысшую скорость движения по шоссе 58 км/ч, припас хода 500 км. На каждом борту танка установлено 6 сдвоенных обрезиненных опорных катков (поперечник 790 мм, динамический ход 210 мм) и три поддерживающих ролика. Ведущие колеса фронтального расположения. Подвеска независящая пружинного типа. Два фронтальных катка имеют гидравлические рессоры. Подвеска стремительно заменяется при подрыве на мине. Траки гусеницы (ширина 640 мм, длина опорной поверхности 4,52 м) цельнометаллические, с открытым шарниром. Танк может преодолевать последующие препятствия: подъем под углом 30°, ров шириной 3 м, вертикальную стену высотой 1 м, брод глубиной до 1,4 м (без подготовки). Боевая масса, т 56/60 Экипаж (десант) 4 (10) Габаритные размеры, м длина (по корпусу) 7.45 ширина 3.7 высота (по крыше башни) 2.65 Клиренс, м   0.53 Вооружение, кол-во х калибр, мм пушка (тип) 1х105 (НП) пулеметы 3х7.62 миномет - / 1х60 Боекомплект, шт выстрелов 62 патронов   10000 мин  30 Мощность диз. мотора, л.с. 900 Наибольшая скорость по шоссе, км/ч 58 Припас хода, км 500 Преодолеваемые препятствия подъем, град 30 вертикальная стена, м 1 ров, м 3 глубина брода, м - без подготовки 1,4
