Противодесантная мина ПДМ-2 (СССР)

Противодесантная мина донного типа ПДМ-2 создана для выведения из строя плавсредств противника (плавающие транспортеры, авто, катера, баржи, лодки, амфибии, паромы и т.п.) при преодолении ими аква препядствий (рек, озер, водохранилищ и т.п.). Применяется в прибрежной зоне рек, озер, морей, заливов. Мина устанавливается на дно водоема на глубине от 1,5 м. до 3,8 м. вручную с берега либо с плавсредства.  Срабатывает при воздействии на сенсор цели с усилием 40-50 кг. (отклонение штанги в всякую сторону на 10-15 град.). При взрыве мины в корпусе машины противника появляется пробоина либо же при достаточно крепком корпусе гидроудар выводит из строя движок и коробку машины (срыв с креплений). Срок боевой работы мины не ограничивается. Самоликвидатором мина не комплектуется. Частей неизвлекаемости и необезвреживаемости не имеет.

Устройство и принцип деяния мины ПДМ-2

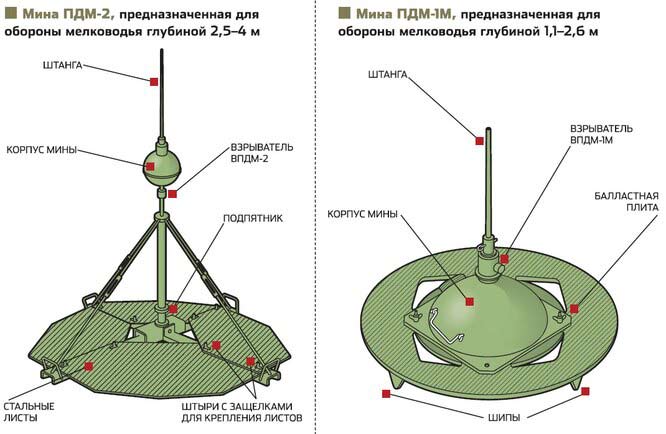

Мина ПДМ-2 состоит из корпуса, оснащенного зарядом ВВ, взрывателя ВПДМ-2 со штангой и подставки. Корпус мины имеет форму шара поперечником 270 мм. В высшей части имеется очко для взрывателя, которое при хранении запирается пробкой. На нижней половине корпуса имеется горловина для заливки заряда ВВ, Горловина закрыта пробкой. К корпусу приварена втулка для соединения корпуса со стержнем (фланцем). Корпус стопроцентно заполнен зарядом ВВ. В корпусе закреплен стакан с доп детонатором из упрессованного тротила (150 г) с гнездом под запал МД-10. Взрыватель ВПДМ-2 имеет такое же устройство, как и взрыватель ВПДМ-1М, отличается только большей шириной мембраны 3, что наращивает усилие срабатывания. Усилие срабатывания взрывателя при приложении нагрузки к концу штанги составляет 40-50 кгс. Штанга такая же, как у взрывателя ВПДМ-1М. Подставка может собираться в 2-ух вариантах: высочайшей и низкой. Высочайшая подставка состоит из 2-ух балок, образующих крестовину, железных листов, телескопической стойки и 4 растяжек. Балки сделаны из швеллера. Верхняя опора в средней части имеет мостик с отверстиями с боковой стороны, в которые входят защелки нижней балки. Сверху на мостике приварен подпятник для стойки. В средней части нижней балки приварены два угольника с защелками для закрепления верхней балки. Для закрепления листов на крестовине на опорах имеется по четыре штыря с защелками. Для обеспечения надежного удержания листов на штыри поверх листов дополнительно надеваются шайбы. На концах балок сверху приварены ручки для переноски, а снизу имеются ролики, которые упрощают перекатывание собранной мины при ее установке. В концах балок имеются пазы для закрепления нижних головок растяжек. Телескопическая стойка состоит из трубы и выдвижного стержня. На верхнем конце трубы приварена тарелка с 4-мя пазами для верхних головок растяжек. На нижнем конце приварен фланец, которым труба опирается на подпятник. Выдвижной стержень фиксируется в трубе в подходящем положении с помощью стопорного болта, ввернутого в накладку, приваренную к трубе ниже тарелки. На стержне для конца стопорного болта через каждые 10 см имеются гнезда глубиной 3-4 мм. Числа на стержне указывают глубину водоема в метрах на месте установки мины. При обозначенной глубине заглубление верхнего конца штанги от поверхности воды будет составлять 0,3 м. Нижний край числа при правильной фиксации стержня стопорным болтом должен находиться на уровне верхнего обреза трубы, а линия совмещения на стержне должна совпадать с отверстием на торце трубы. На верхнем конце стержня имеется резьба для навинчивания корпуса мины. На стержень навинчена контргайка для контровки корпуса мины. Любая растяжка состоит из 2-ух тяг с головками на концах и сгона, Вращением которого делается натяжение растяжки. Верхняя головка растяжки имеет проточку. Головка с проточкой устанавливается при сборке подставки в паз тарелки. Низкая подставка собирается без использования телескопической стойки к растяжек. Для крепления мины на подставке применяется фланец. Фланец крепится к подпятнику на верхней опоре 4-мя болтами. Для болтов на фланце и подпятнике имеются отверстия. На стержне фланца имеются резьба для навинчивания корпуса мины и контргайка для контровки. Для сборки и снаряжения мины ПДМ-2 применяется таковой же ключ, как и у мины ПДМ-1М. Принцип деяния мины ПДМ-2 аналогичен принципу деяния мины ПДМ-1М.

Подготовка к установке мины ПДМ-2

Подготовка мины делается расчетом из 3-х человек. Для подготовки к установке на высочайшей подставке нужно: - установить верхнюю опору; - в подпятник балки воткнуть телескопическую стойку (не выдвигая стержня) и закрепить ее 2-мя растяжками; натяжение растяжек должно быть равномерным - стойка должна быть перпендикулярна опоре; - намотать корпус мины на стержень стойки и закрепить его контргайкой при помощи ключа; - вывинтить ключом пробку из очка под взрыватель; - снарядить взрыватель ВПДМ-2 сладким предохранителем и запалом МД-10 и ввентить взрыватель в очко мины так же, как это делается при снаряжении мины ПДМ-1М; - намотать рукою штангу на головку взрывателя и закрепить ее чекой. Для подготовки мины к установке на низкой подставке нужно: - установить верхнюю опору; - закрепить фланец 4-мя болтами на подпятнике; - намотать корпус мины на стержень фланца и закрепить его с помощью ключа контргайкой; - снарядить взрыватель ВПДМ-2 сладким предохранителем и запалом МД-10 и ввентить его в мину; - намотать на взрыватель штангу и закрепить ее чекой. Приготовленные таким образом к установке мины грузятся на плавсредства, оборудованные для установки мин ПДМ-2.

Установка мины ПДМ-2

Установка мин ПДМ-2 делается со специально оборудованных плавсредств. Мины на низкой подставке могут устанавливаться вручную (вброд). Окончательная сборка мин делается в процессе установки. Для установки мины на высочайшей подставке нужно: - положить нижнюю опору на сборочный стол угольниками ввысь и наложить на нее верхнюю опору с миной; защелки на угольниках при всем этом должны запереть балки; - закрепить на крестовине четыре железных листа, зачем надеть листы отверстиями на штыри и закрепить их шайбами; шайбы надеваются на штыри поверх листов до запирания их защелками; - установить две растяжки и умеренно натянуть их вращением сгонов; - снять резиновый колпачок с крышки предохранительного механизма взрывателя (сорвать припаянную железную ленту); - установить стержень телескопической стойки на заданную глубину, зачем отвернуть стопорный болт, поднять стержень совместно с миной до возникновения подходящей числа и вновь закрепить стержень стопорным болтом; - по команде командира столкнуть мину по аппарели в воду; при сталкивании мины воспрещается браться руками за штангу взрывателя. Установка мины на низкой подставке делается в том же порядке, при всем этом исключаются операции по установке растяжек и стержня телескопической стойки на заданную глубину.

Обезвреживание мины ПДМ-2

Мины ПДМ-2, установленные в воду, обезвреживать воспрещается. По мере надобности они уничтожаются взрывами зарядов ВВ более 0,4 кг, установленных на корпус мины легководолазами, Заряды подрываются электронным методом с берега, Разрешаются расснаряжение и разборка подставки мин ПДМ-2, приготовленных к установке, если они не устанавливались в воду. Расснаряжение мин ПДМ-2 делается в том же порядке, как и мин ПДМ-1М. Разборка подставки делается в порядке, оборотном сборке, после расснаряжения мины и отделения корпуса мины от подставки. Цвет мины - Зеленоватый. Маркировка - Маркировка стандартная, накладывается темной краской на сфере  и содержит: ПМД-2 шифр мины МЗ-6-74 шифр завода изготовителя- номер партии- год производства Т шифр снаряжения Укупорка: 2 корпуса мин уложены в древесный ящик размерами 85 на 33 и на 45.5 см. Вес брутто  65 кг. Не считая того, в ящик уложены 2 штанги (антенны), 1 фланец, 4 болта, 16 шайб. Балки, стойки и растяжки (1 набор) собраны в пакет  размерами 200 на 26 и на 24.6 см. и соединены болтами. Все пакета 88.4 кг. Железные листы основания (2 комплекта) связаны в пачку размерами 143 на 45 и на 5 см. проволокой. Вес брутто 55 кг. Тактико-технические свойства ПДМ-2 (На высочайшей подставке / На низкой подставке) Тип - Донная, контактная Масса - 135 кг / 100 кг Масса ВВ (тротил)  - 15 кг Размер основания  - 2x2 м Высота с взрывателем и штангой - 2,1-2,7 м / 1,4 м Взрыватель - ВПДМ-2 Усилие срабатывания (при приложении нагрузки к концу штанги) - 40-50 кгс Глубина установки - 2,4-3,8 м / 1,5-2,4 м Заглубление мины (расстояние от поверхности воды до штанги)  0,3-1,1 м / 0,1-1 м Метод установки - С плавсредств / С плавсредств и вручную (вброд) Взрывоустойчивость от примыкающей мины - Более 8 м Штормоустойчивость - До 5 баллов / До 6 баллов
