Сплавная речная мина СРМ (СССР)

Сплавная речная мина СРМ предназначается для разрушения наплавных и низководных мостов. Мины СРМ могут применяться также для разрушения гидротехнических сооружений.

Устройство мины СРМ

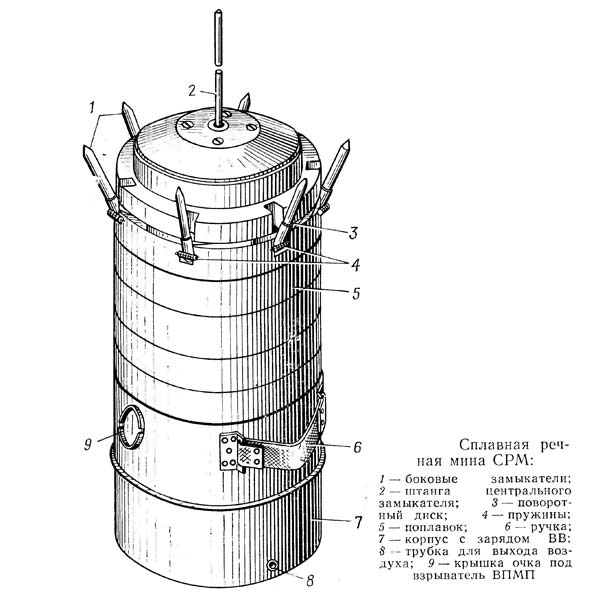

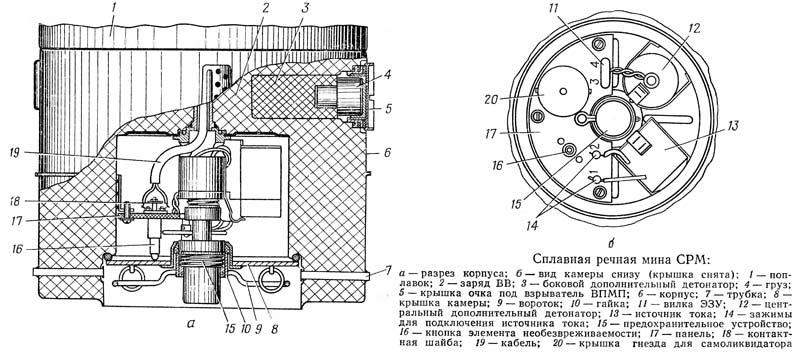

Мина СРМ состоит из корпуса, заряда ВВ, доп детонатора, поплавка, 6 боковых замыкателей, центрального замыкателя со штангой, предохранительного устройства, элемента необезвреживаемости, самоликвидатора (взрывателя ЧMB-16), источника тока, электрозапального устройства ЭЗУ и капсюля-детонатора № 8-А. Мина может дополнительно снаряжаться взрывателем пассивной подледной мины ВПМП. Любая мина оснащается особым ключом. Корпус оснащен зарядом ВВ. Снизу корпус имеет камеру, в какой расположены: центральный доп детонатор, предохранительное устройство; источник тока  - батарея ПМЦ-У-48ч (СБС-У-6); пластмассовая панель с гнездом для самоликвидатора, закрытым крышкой, с элементом необезвреживаемости, зажимами для подключения источника тока и гнездами для подключения электрозапального устройства. Зажимы и гнезда обозначены цифрами «1», «2», «3» и «4». Камера запирается крышкой, которая поджимается гайкой с воротком. Гайка навинчивается на нижнюю часть корпуса предохранительного устройства. Герметизация камеры обеспечивается прокладками. Наружняя часть камеры (ниже крышки) соединена 2-мя трубками с боковой поверхностью корпуса. Через трубки выходит воздух из этой части камеры при установке мины. Из камеры через втулку выведен кабель, идущий к замыкателям. С боковой стороны корпуса имеются стакан с боковым доп детонатором, очко для взрывателя подледной мины пассивной ВПМП, закрытое крышкой. Под крышкой установлен груз, равный весу взрывателя ВПМП. Снаружи к корпусу прикреплены две ручки. Центральный доп детонатор - цилиндрическая тротиловая шашка массой 240 г с запальным гнездом - находится в камере и закреплен в кожухе защелкой. Поплавок служит для придания мине нужной плавучести. Он состоит из пенопластовых дисков, соединенных болтами. Поплавок прикреплен к корпусу мины 2-мя болтами. По оси поплавка имеется канал, по которому проходит кабель к замыкателям. В высшей части поплавка в вырезах закреплены 6 боковых замыкателей а в центре имеется гнездо, в каком расположен центральный замыкатель. Гнездо при хранении мины закрыто пробкой. При снаряжении мины штангой она ввинчивается нижним концом на место пробки. Меж третьими и 4-ыми дисками (сверху) установлен поворотный диск, который служит для удержания боковых замыкателей в вертикальном - транспортном положении и разведения их в наклонное - боевое положение. Диск имеет вырезы и может поворачиваться против хода часовой стрелки на 45" особым ключом. Для ключа на диске Имеются два штифта, а на конце ключа - вырез для штифтов. При повороте диска замыкатели выходят из вырезов в диске и разводятся им в наклонное положение. После поворота диск стопорится стопором, входящим в отверстие в диске. Замыкатели служат для замыкания электровзрывной цепи мины при встрече ее с подрываемым объектом. Все замыкатели подключены к электровзрывной цепи параллельно. Боковые замыкатели, переведенные в наклонное положение, замыкаются при столкновении мины с судами, понтонами, опорами мостов и другими сооружениями. Боковой замыкатель состоит из железного стержня, спирали, втулки-изолятора, заключенных в резиновую оболочку, закрепленную нижней частью в обойме. Стержень является одним контактом, а спираль - другим. Замыкание стержня со спиралью происходит при извиве замыкателя на угол 13-30°. Боковые замыкатели и соединяющий их кабель закреплены в вырезах поплавка железным кольцом с пружинами. Пружины задерживают замыкатели в вертикальном положении. Центральный замыкатель с ввинченной в него штангой служит для замыкания электровзрывной цепи мины при встрече штанги с пролетным строением низководных и наплавных мостов, имеющих возвышение над водой менее 1,5 м. Центральный замыкатель состоит из стержня, спирали, втулки-изолятора, резинового колпачка, железной втулки с фланцем и насаженой на нее пружиной, удерживаемой в гнезде поплавка кожухом. Во втулке имеется внутренняя резьба для ввинчивания штанги. При хранении во втулку ввинчена пробка. Замыкание стержня со спиралью происходит при наклоне штанги вкупе с втулкой на угол 14-20°. Штанга - составная, состоит из 2-ух главных железных звеньев общей длиной 1,2 м и доп звена. Длина штанги с доп звеном 1,8 м. На нижнем конце первого звена штанги имеется резьба для ввинчивания во втулку центрального замыкателя. Предохранительное устройство с сладким предохранителем обеспечивает безопасность снаряжения к установки мины и включает источник тока в электровзрывную цепь, по истечении времени предохранения (после растворения сладкого предохранителя). Предохранительное устройство состоит из корпуса, штока с контактной шайбой пружины, шgлинта, сладкого предохранителя - сладкой шашки с отверстием, гайки и крышки с отверстиями для доступа воды, предохранительной чеки с кольцом и защитного резинового колпачка. На крышке и нижнем конце штока имеются опасности, при совмещении которых совмещаются отверстия для предохранительной чеки. Предохранительное устройство ввинчено во втулку, закрепленную в центре высшей части камеры. Во втулке имеются два контакта, которые замыкаются контактной шайбой после растворения сладкого предохранителя. Любая мина оснащается 2-мя сладкими предохранителями в пластмассовой коробке: №1 - в обертке белоснежного цвета, используется при температуре воды +10С и выше; №2 - в обертке голубого цвета, используется при температуре воды от 0 до +10°С. Время предохранения находится в зависимости от температуры воды и находится в границах 5-40 минут. Элемент необезвреживаемости состоит из подпружиненной кнопки с контактной шайбой и 2-ух контактов, соединенных с электровзрывной цепью мины. При закрытой камере крышка надавливает на кнопку и держит электровзрывную цепь разомкнутой. Самоликвидатор служит для ликвидирования мины через заблаговременно установленное время замедления, если за этот период времени мина не сработала при встрече с какой-нибудь преградой (мостом, судном и т. п.). В качестве самоликвидатора употребляется механизм часового взрывателя медленного действия ЧMB-16. Механизм устанавливается в камеру в гнездо на панели, закрываемое крышкой. В гнезде имеются два контакта, которые замыкаются ударником взрывателя ЧMB-16 при его срабатывании. При отсутствии самоликвидатора (при хранении мины) в гнездо вложен макет взрывателя ЧMB-16, масса которого равна массе механизма взрывателя ЧМВ-16, что обеспечивает схожую плавучесть мины в случае внедрения ее без самоликвидатора. Источник тока - батарея 6,15 ПМЦ-У-48ч (СБС-У-6) располагается в камере корпуса мины и удерживается в кожухе защелкой. Батарея имеет напряжение 6,15 В, срок сохранности батареи 12 месяцев. Электрозапальное устройство ЭЗУ состоит из электровоспламенителя НХ-10-1,5, заключенного в пластмассовую втулку и присоединенного 2-мя проводами к вилке. При снаряжении мины вилка устанавливается в гнезда «3» и «4» на панели. Втулка с электровоспламенителем вставляется в дульце капсюля-детонатора № 8-А, который устанавливается в запальное гнездо центрального доп детонатора. Взрыватель ВПМП обеспечивает взрыв мины от воздействия взрыва примыкающей мины на расстоянии до 15 м. Применение мин СРМ со взрывателями ВПМП делается по специальному приказу.

Принцип деяния мины СРМ

Перед погружением мины СРМ в воду снимается резиновый колпачок и удаляется предохранительная чека из предохранительного устройства. После погружения мины в воду вода через отверстия в крышке просачивается к сладкой шашке и растворяет ее. Шток под действием пружины контактной шайбой замыкает контакты электровзрывной цепи и мина становится в боевое положение. При встрече мины с преградой (мостом, судном и т. п.) происходит извив 1-го из боковых замыкателей либо наклон штанги центрального замыкателя, в итоге чего замыкается электровзрывная цепь и происходит взрыв мины. Замыкание электровзрывной цепи может также произойти при срабатывании часового взрывателя по истечении установленного времени замедления либо при открывании крышки камеры в итоге замыкания контактов элемента необезвреживаемости при освобождении подпружиненной кнопки. При разрушении гидротехнических сооружений мины снаряжаются взрывателями ВПМП пассивной подледной мины и сплавляются к сооружению группами. В данном случае при накапливании мин у гидротехнического сооружения в итоге взрыва одной из мин от срабатывания замыкателя либо часового взрывателя происходит взрыв всех мин, имеющих взрыватели ВПМП.

Подготовка мины СРМ к применению

Для подготовки мины СРМ к применению нужно: - поставить мину поплавком вниз на жесткий грунт либо ящик и убедиться, что боковые замыкатели не изогнуты и мина стоит стабильно; - снять с предохранительного устройства резиновый колпачок, извлечь предохранительную чеку, свинтить крышку и гайку; - установить сладкую шашку № 1 при температуре воды +10°С и выше либо № 2 при температуре воды до +10°С, поджать шашку гайкой и намотать крышку, совместив опасности на крышке и конце штока; - воткнуть предохранительную чеку и закрепить ее кольцом; вращая вороток, отвинтить гайку и за кольца вытащить крышку камеры; - удалить шплинт и, проверив возможность удаления предохранительной чеки, вновь закрепить ее кольцом; надеть резиновый колпачок; - извлечь из футляра механизм взрывателя ЧМВ-16 (если он устанавливается в мину), приготовить и установить его на данное время замедления; - отвинтить крышку с гнезда на панели, установить механизм ЧМВ-16 в гнездо и завинтить крышку; - проверить пригодность батареи по сроку годности, зачистить концы проводов батареи на длине 15 мм, установить батарею в кожух под защелку и подключить провода батареи к зажимам, обозначенным цифрами «1» и «2» на панели; - подключить омметр М-57 к зажиму «1» и гнезду «4» на панели, при всем этом стрелка должна отклониться к нулю, надавить на кнопку элемента необезвреживаемости, при всем этом стрелка омметра должна показать со (бесконечность); - удерживая кнопку в нажатом положении, попеременно искривить боковые замыкатели, при извиве каждого замыкателя стрелка должна отклоняться к нулю, а при освобождении демонстрировать "бесконечность"; - подключить омметр к зажиму «2» и гнезду «3» на панели и убедиться, что электронная цепь разомкнута (стрелка должна показать "бесконечность"); - воткнуть в гнезда «3» и «4» вилку электрозапального устройства ЭЗУ; - воткнуть втулку с электровоспламенителем в дульце гильзы капсюля-детонатора № 8-А и потом воткнуть капсюль-детонатор в запальное гнездо доп детонатора; - убедившись в правильном положении резиновой прокладки, закрыть камеру крышкой и поджать крышку завинчиванием гайки до отказа за вороток; - поставить мину на дно и ключом за штифты (вырезом на конце) повернуть поворотный диск против хода часовой стрелки на 45° до щелчка стопора; боковые замыкатели при всем этом должны установиться в наклонное положение; - вывинтить пробку из втулки центрального замыкателя и, собрав штангу, ввинтить ее на место пробки. Перевод боковых замыкателей в наклонное (боевое) положение и ввинчивание штанги выполняются конкретно перед погружением мины в воду на берегу либо на плавсредстве. По мере надобности снаряжения мины взрывателем ВПМП он ввинчивается в боковое очко на место крышки. Предохранительный винт и крышка из взрывателя ВПМП удаляются конкретно перед погружением мины в воду. Шплинт из предохранительного устройства, грузы из гнезда для самоликвидатора и очка для взрывателя ВПМП, пробка центрального замыкателя сдаются командиру, руководящему снаряжением мины.

Применение мины СРМ

Мины СРМ могут сплавляться по рекам: с берега в местах, где фарватер проходит поблизости берега; с плавсредств (лодок, понтонов, катеров); методом выноса мин вброд на фарватер реки 2-мя бойцами. Мины, приготовленные к применению, переносятся к урезу воды и грузятся на плавсредства без упаковки 2-мя бойцами. На плавсредстве мины инсталлируются замыкателями ввысь. Для сплава мин по реке с плавсредства нужно: - вывести плавсредство на фарватер и встать на якорь; - перевести боковые замыкатели поворотом поворотного диска ключом в наклонное - боевое положение, ввинтить во втулку центрального замыкателя собранную штангу; - положить мину на бок на борт лодки (понтона) с низовой стороны; - удерживая мину в этом положении, снять резиновый колпачок с предохранительного устройства, извлечь предохранительную чеку, отстегнуть ручки; - осторожно опустить мину в воду дном вперед с низовой стороны, удерживая мину 2-мя руками за поплавок. Расстояние меж сплавляемыми минами должно быть более 40 м. В случае внедрения мин со взрывателями ВПМП мина кладется на бок ввысь взрывателем. Предохранительный винт и крышка из взрывателя ВПМП удаляются в последнюю очередь перед опусканием мины в воду. Опускание мины со взрывателем ВПМП в воду делается осторожно, не допуская ее удара о воду. Мины СРМ без взрывателей ВПМП и без штанг в центральном замыкателе могут сбрасываться в воду с плавсредств и вертолетов с высот до 3 м при глубине реки более 1,5 м. Для сплава мины методом выноса вброд на фарватер нужно: - перевести па берегу боковые замыкатели в наклонное положение и ввинтить штангу; - занести мину в воду на глубину 1,3 м (мина заносится в надводном положении на плече либо на руках); - после заноса мины одному бойцу задерживать ее на плече, а другому - снять резиновый колпачок, удалить предохранительную чеку, вывинтить предохранительный винт и удалить крышку из взрывателя ВПМП; - опустить мину в воду. Для разрушения сооружений, расположенных ниже горизонта воды (к примеру, подводные мосты), целенаправлено при достаточной глубине реки сплавлять мины СРМ в подводном положении, зачем нужно: - подобрать опытным методом груз, превосходящий припас плавучести мины на 0,4-0,6 кг, и привязать его к кольцам на крышке камеры в корпусе; - подобрать поплавок из дерева с припасом плавучести более 3 кг и привязать его к пробке центрального замыкателя так, чтоб расстояние меж поплавком и миной было 0,4-0,7 м (равное глубине расположения верха подводного сооружения); - опустить мину вкупе с древесным поплавком в воду. Резиновые колпачки, предохранительные чеки, предохранительные винты и крышки взрывателей ВПМП сдаются командиру, руководящему сплавом мин.

Обезвреживание мины СРМ

Мины СРМ, погруженные в воду, обезвреживать воспрещается. Разрешается расснаряжение мин СРМ, если боковые взрыватели не переведены в боевое положение и предохранительные чеки не удалены. Для расснаряжения мины СРМ нужно: - поставить мину поплавком вниз; - отвинтить, вращая вороток, гайку и снять крышку камеры: - извлечь вилку ЭЗУ из гнезда на панели, вытащить ЭЗУ вкупе с капсюлем-детонатором из гнезда доп детонатора и отделить ЭЗУ от капсюля-детоиатора; - дисконнектнуть провода батареи и изолировать их концы; - установить шплинт в предохранительное устройство; - извлечь из гнезда на панели механизм взрывателя ЧМВ-16; - снять резиновый колпачок, извлечь предохранительную чеку, отвинтить крышку и гайку, извлечь сладкую шашку; - намотать гайку и крышку, воткнуть и закрепить кольцом предохранительную чеку, надеть резиновый колпачок; - вывинтить взрыватель ВПМП и ввинтить на место его крышку. Расснаряженные мнны СРМ могут быть вновь готовы к применению. Сладкие шашки использовать повторно воспрещается. Они заменяются новыми. Мины СРМ, опущенные в воду и не доплывшие до подрываемой преграды, уничтожаются на месте их обнаружения методом расстреливания их из стрелкового орудия с неопасного расстояния (300 м) либо из убежища. При попадании пули в один из замыкателей мина взрывается. При попадании огромного количества пуль в поплавок он разрушается и мина может затонуть. Главные технические свойства мины СРМ Тип - Контактная, электромеханическая Масса 40 кг Масса ВВ (тротил) 20 кг Поперечник 310 мм Высота без штанги  580 мм Высота со штангой 180 либо 240 см Усилие срабатывания замыкателей: - бокового - До 0,25 кгс - центрального - До 0,6 кгс Мина позволяет сплав по рекам: - глубиной 1 м и поболее - со скоростью течения 0,3 м/с и поболее
