Мина-ловушка МС-3 (СССР)

Мина-ловушка МС-3 предназначается для установки противотанковых мин в неизвлекаемое положение и для устройства различного рода ловушек (сюрпризов). Мины-ловушки - это противопехотные мины, которые срабатывают при воздействии противника на заминированный ими объект. При использовании в качестве устройства неизвлекаемости мина МС-3 устанавливается так, что при пробе удаления противотанковой (либо другой) мины с места установки происходит взрыв мины МС-3, который в свою очередь приводит к детонации основной мины.

Устройство и принцип деяния мины МС-3

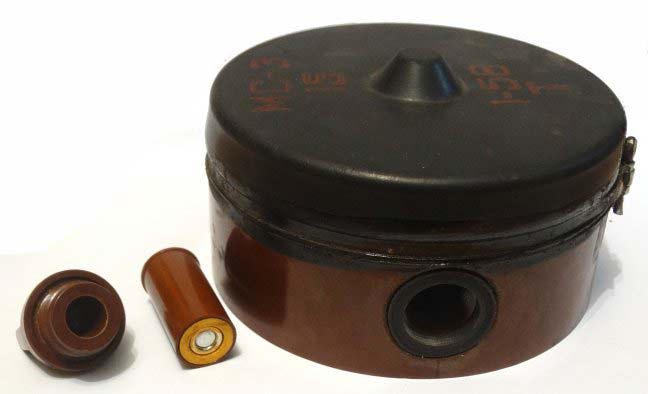

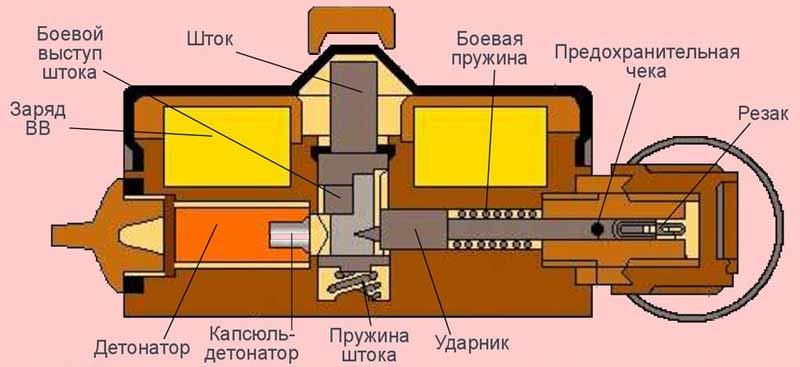

Мина МС-3 состоит из корпуса, заряда ВВ, спускового и ударного устройств, запала МД-9 и головки штока. Корпус мины - пластмассовый, имеет снутри два канала: вертикальный и горизонтальный. Сверху корпус закрыт пластмассовым щитком и резиновой крышкой, которая закреплена на корпусе железной лентой. Резиновая крышка имеет в центре выступ. Заряд ВВ - упрессованная тротиловая шашка, закреплен в корпусе на лаке. Спусковой механизм смонтирован в вертикальном канале корпуса и состоит из штока, пружины и разрезного кольца. Шток пружиной поднят ввысь, верхний конец штока заходит в выступ на крышке. В штоке имеется окно с боевым выступом. В окно проходит ударник при срабатывании мины. В установленной мине боевой выступ держит ударник на боевом взводе после перерезания металлоэлемента. Ударный механизм расположен в горизонтальном канале корпуса. Он собран в отдельный узел и имеет временной предохранитель. Ударный механизм состоит из втулки, ударника с резаком в виде петли из металлической струны, боевой пружины, металлоэлемента для установки при температурах выше 0°С (металлоэлемент №3), предохранительной чеки с кольцом, колпачка с резиновой прокладкой, герметизирующих соединение ударного механизма с корпусом мины. В торце колпачка снаружи при помощи целлулоидного кружка закреплен металлоэлемент для установки при температурах ниже 0°С (металлоэлемент №2). Время перерезания металлоэлементов от 5 минут до 15 ч. В собранном ударном механизме боевая пружина сжата, шток ударника проходит через втулку и удерживается в ней предохранительной чекой. Металлоэлемент помещается в пазу втулки в петле резака. В минах, сделанных до 1965 г., резак имеет другую конструкцию. Он выполнен в виде отрезка металлической струны, закрепленного в железной рамке на конце штока ударника. Запал МД-9 располагается в горизонтальном канале корпуса со стороны, обратной ударному механизму. Запал состоит из пластмассовой гильзы, тетриловой шашки массой 6,5 г, выполняющей роль детонатора, и капсюля-детонатора М-1, закрепленного в гнезде шашки на лаке. Запал МД-9 при установке в мину закрепляется в ней пробкой с резиновой прокладкой. Головка штока - пластмассовый колпачок, употребляется: при установке мины МС-3 с противотанковыми минами, имеющими неровное дно. Каждые 20 мин оснащаются железным крючком для выдергивания предохранительной чеки после установки груза на мину. При установке мины МС-3 на нее кладется груз (противотанковая мина), под действием которого шток движется вниз. После удаления предохранительной чеки резак под действием боевой: пружины перерезает металлоэлемент и мина перебегает в боевое положение - ударник упирается в боевой выступ штока. При снятии с мины груза шток под действием пружины подымается, боевой выступ выходит из зацепления с ударником. Ударник освобождается, под действием боевой пружины проходит в окно штока и накалывает капсюль-детонатор М-1, который взрывается и вызывает взрыв тетриловой шашки и заряда ВВ. В случае установки мины МС-3 под противотанковую мину детонация передается заряду противотанковой мины.

Установка и обезвреживание мины МС-3

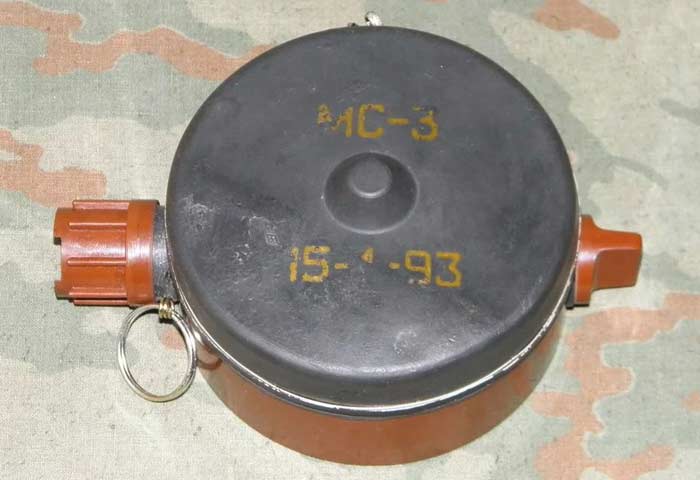

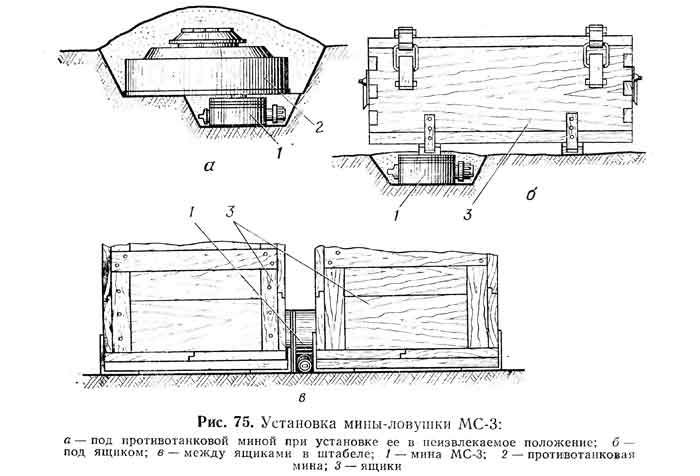

Мина МС-3 применяется в качестве элемента неизвлекаемости при установке противотанковых мин, также для минирования предметов военного и бытового обихода, которыми может пользоваться противник. Эти предметы употребляются в качестве груза, устанавливаемого на мину МС-3, и обязаны иметь массу более 5 кг. Для установки мины МС-3 нужно: - приготовить лунку для установки мины МС-3 (при установке мины МС-3 под противотанковую мину лунка отрывается на деньке лунки для противотанковой мины); - отвинтить колпачок ударного механизма и проверить исправность резака и наличие металлоэлемента; по мере надобности поменять его (металлоэлемент для установки при температурах выше 0°С имеет красноватую расцветку концов, металлоэлемент для установки при температурах ниже 0° С имеет белоснежную расцветку концов); - намотать колпачок; - вывинтить пробку, установить в мину запал МД-9 и завинтить пробку до отказа; - установить мину МС-3 в лунку так, чтоб выступ на крышке высился над уровнем верха лунки; - по мере надобности установить на выступ крышки головку штока; - зацепить крючок за кольцо предохранительной чеки; - установить на мину МС-3 противотанковую мину (груз) так, чтоб противотанковая мина (груз) надавливала на головку штока либо выступ крышки и закрывала мину МС-3; - удерживая противотанковую мину (груз) от смещения левой рукою, крючком выдернуть предохранительную чеку; - замаскировать мину МС-3 и противотанковую мину. При минировании разных предметов мина МС-3 устанавливается в грунт под предмет либо может зажиматься меж предметами, к примеру меж ящиками с военным имуществом (боеприпасами, продовольствием), уложенными в штабель. Мины МС-3, установленные в талый грунт под противотанковые мины и под разные предметы, при замерзании грунта могут самопроизвольно срабатывать в итоге пучения грунта, приводящего к снятию нагрузки с мины. Мины МС-3 обезвреживать воспрещается. Они уничтожаются на месте установки взрывами зарядов ВВ либо стаскиванием установленного на них груза кошкой с веревкой с неопасного расстояния (из убежища). Цвет мины - Карий с темной крышкой. Маркировка стандартная, наносимая на резиновую крышку. Накладывается белоснежными либо желтыми  знаками краской на боковую сторону либо на крышку мины и содержит: МС-3 - шифр мины 15-3-72 - шифр завода изготовителя- номер партии- год производства Т - шифр снаряжения (тут - тротил) Мины, маркировка которых отличается от стандартной, являются, обычно лицензионными либо не лицензионными репликами  МС-3, сделанные в других странах. Укупорка. Мины уложены в древесный ящик размерами 77, на 32 и на 19.5 см.  В ящике 25 либо 20 мин. Соответственно вес брутто 25 либо 20 кг. Запалы в ящик не укладываются. Запалы МД-9 уложены по 5 штук в картонные коробки.  60 коробок уложены в железную коробку.  4 железные коробки уложены в древесный ящик (всего 1200 шт.) размерами 67 на  59 и на 120 см. Вес брутто 38 кг. В боевой остановке мины можно комплектовать запалами и перевозить в штатной укупорке совсем оснащенными. Запал имеет вид кофейного пластмассового цилиндра с закраиной с 1-го торца и капсюлем в другом торце. Ни в каких других минах этот запал не применяется. Его инертный вариант имеет белоснежную кольцевую полосу на корпусе.

Учебная мина-ловушка У-МС-3

Учебная мина-ловушка У-МС-3 в отличие от боевой оснащена заместо ВВ инертным веществом. В учебной мине У-МС-3 применяется учебный запал У-МД-9, который также имеет инертное снаряжение. Главные технические свойства мины МС-3 Тип - Фугасная, разгрузочного деяния Масса 660 г Масса ВВ 340 г Поперечник 110 мм Высота 65 мм Тип сенсора цели - разгрузочный Поперечник сенсора цели - около 5.1 см. Малая масса груза, удерживающего мину в боевом положении 5 кг Используемый взрыватель - интегрированный Запал - МД-9 Извлекаемость - неизвлекаемая Обезвреживаемость - необезвреживаемая Самоликвидация/самонейтрализация - нет/нет Температурный спектр внедрения От -40 до +40°С
