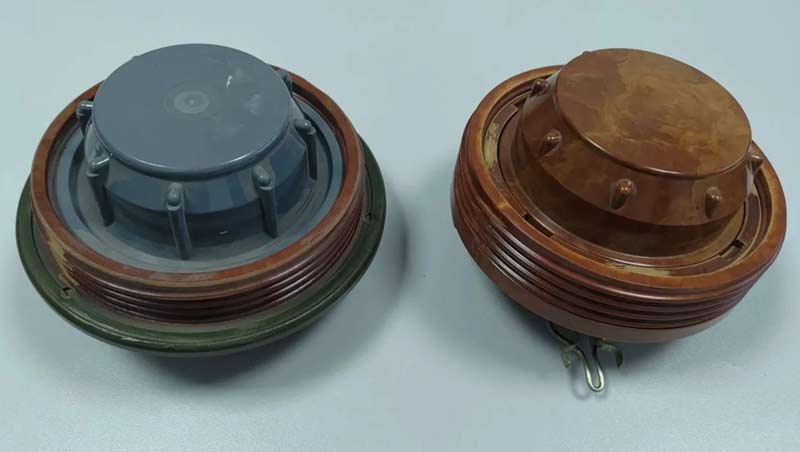

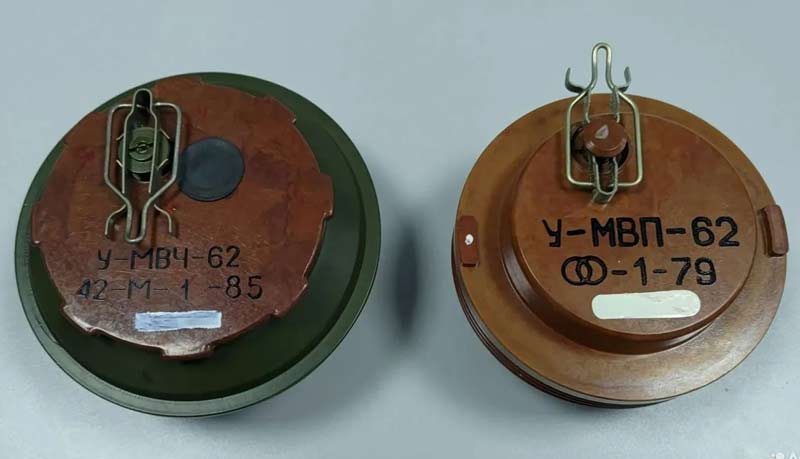

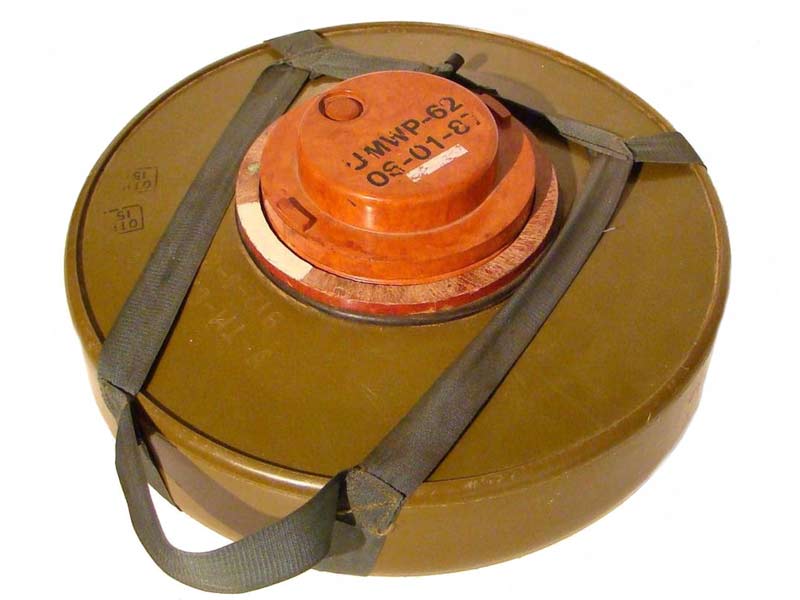

Взрыватель МВП-62 к минам серии ТМ-62 (СССР)

Взрыватель МВП-62 применяется с минами серии ТМ-62 при отсутствии взрывателя МВП-62М. В отличие от МВП-62М взрыватель МВП-62 не обеспечивает перевод из боевого положения в транспортное без вывинчивания из мины.

Устройство и принцип деяния взрывателя МВП-62 к минам серии ТМ-62

Взрыватель МВП-62 состоит из крышки, корпуса с детонатором, ударного механизма, пневматического механизма далекого взведения и затычки. Крышка, ударный механизм, предохранительная чека и затычка имеют такую же конструкцию, как и у взрывателя МВП-62М. Корпус и пневматический механизм далекого взведения имеют малозначительные конструктивные отличия. Сильфон быть может сделан из резины либо целофана. На движке для удержания его в транспортном положении имеется палец, а с другого боку на движке имеется выступ с отверстием, в которую вставляется конец чеки при переводе движка в транспортное положение. На нижнем конце штока кнопки заместо кулачка закреплен хомутик, который при нахождении кнопки в верхнем - транспортном положении надевается на палец движка. При прожатии кнопки хомутик снимается с пальца движка и взрыватель взводится в боевое положение через 20-300 с так же, как и взрыватель МВП-62М. Принцип деяния взрывателя МВП-62 при наезде на него танком таковой же, как и взрывателя МВП-62М. Для свинчивания затычки при переводе взрывателя из боевого положения в транспортное имеется фанерное гнездо. При свинчивании затычки взрыватель выступами на крышке ставится в фанерное гнездо ввысь затычкой. Затычка свинчивается и после перевода движка в транспортное положение вновь навинчивается на взрыватель при помощи ключа. Ключ вырезом на ручке цепляется за выступы снаружи затычки. Тем же ключом взрыватель ввинчивается в мину и вывинчивается из нее. При транспортировании мин, оснащенных взрывателями со снятыми предохранительными чеками, в средствах механизации минирования через каждые 300 км пробега делается проверка взрывателей для сохранения ими транспортного положения. В случае обнаружения взрывателей, переведенных в боевое положение, они переводятся в транспортное положение. Перевод взрывателей предохранительного типа из транспортного положения в боевое делается на месте установки мин автоматом (взрывателей, имеющих механизм далекого взведения) либо вручную. Главные тактико-технические свойства МВП-62 Тип - Механический нажимной с механизмом далекого взведения Материал корпуса - пластмасса Масса - 0,55 кг Масса ВВ детонатора (тетрил) - 4 г Поперечник - 125 мм Высота - 90 мм Тип механизма далекого взведения - Пневматический Усилие прожатия кнопки - 1-20 кгс Время взведения - 20-300 с Усилие срабатывания - 150-600 кгс Ход срабатывания 2-4 мм Температурный спектр внедрения от -40 до +50'C
