Кумулятивный заряд кольцевой КЗК (СССР)

Кумулятивный заряд кольцевой КЗК предназначается для перебивания железных стержней, канатов и других железных связей и средств крепления поперечником до 70 мм.

Устройство и подготовка заряда КЗК к взрыву

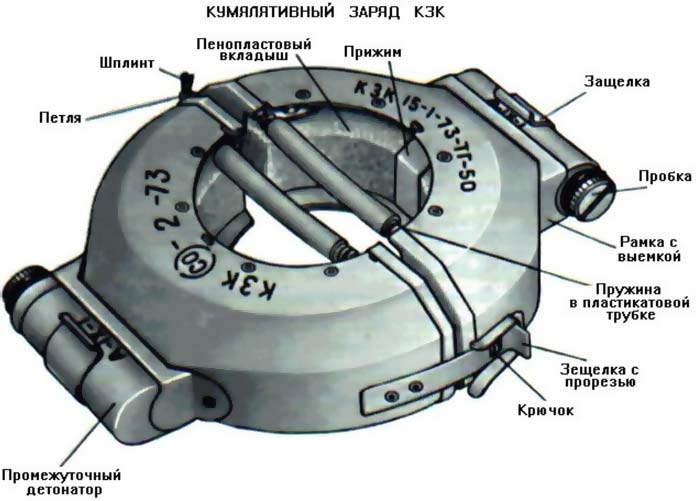

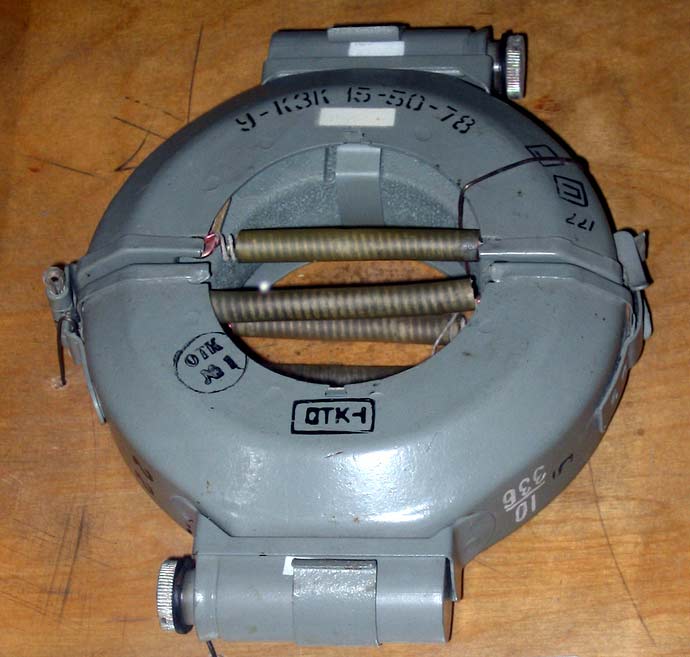

Кумулятивный заряд кольцевой КЗК состоит из 2-ух кумулятивных полукольцевых зарядов, соединенных меж собой при помощи петель, шплинта и замка, состоящего из защелки с отверстием (на корпусе 1-го полукольца) и крючка (на корпусе другого полукольца). Каждый полукольцевой заряд состоит из корпуса, промежного детонатора и пенопластового вкладыша. Корпус полукольцевого заряда выполнен из стали и заполнен взрывчатым веществом ТГ-50. Во внутренней части корпуса закреплена железная кумулятивная облицовка. Торцы корпуса закрыты колпачками из дюралюминия. В полость кумулятивной выемки вставлен съемный пенопластовый вкладыш, который крепится при помощи прижима. Для установки промежного детонатора на корпусе закреплена рамка с ограничительной выемкой. Крепление промежного детонатора на заряде осуществляется при помощи пружинной защелки. На корпусе закреплены две пружины в пластмассовых трубках для крепления заряда на перебиваемом элементе. Один конец пружины закреплен на корпусе, а другой соединен со скобой, имеющей продольную отверстие. Скоба кропиться на корпусе при помощи лапки, по которой она быть может перемещена ввысь либо вниз на всю длину отверстия. Промежный детонатор состоит из шашкл ВВ, помещенной в  железный стакан. В стакане с 1-го торца имеется запальное гнездо с резьбой под электродетонатор ЭДП-р (зажигательную трубку ЗТП либо запал МД-5М). Запальное гнездо закрыто пробкой с резиновой прокладкой. Заряды оснащаются вещевым мешком для переноски (на 8 зарядов - один вещевой мешок). При раздельном применении полукольцевых зарядов для крепления их на перебиваемых объектах в набор каждого кольцевого заряда входят две планки и два шплинта.

Подготовка заряда КЗК к применению

При подготовке к действию заряд КЗК оснащается электродетонатором ЭДП-р (зажигательной трубкой ЗТП либо взрывателями с запалами МД-5М). При перебивании частей на суше извлечь пенопластовые вклады. Для извлечения вкладыша нужно: - отжать защелку с отверстием, вывести крючок из отверстия и раскрыть заряд; - надавить на прижим с 2-ух сторон вкладыша, вывести концы прижима из отверстий на корпусе, удалить прижим и пенопластовый вкладыш. 2-ой пенопластовый вкладыш удаляется в том же порядке. Перед установкой заряда на перебиваемый элемент поперечником 60 мм и поболее ослабить натяжение пружин. Для ослабления натяжения пружины нужно: - раскрыть заряд; - потянуть пружину в сторону скобы, переместить ее ввысь на всю длину отверстия и опустить пружину вниз. Другие пружины ослабляются в том же порядке. При подготовке заряда для установки на перебиваемый элемент поперечником наименее 60 мм ослабление пружин не создавать. При подготовке к применению полукольцевых зарядов нужно; - извлечь шплинт из петель кольцевого заряда; - отжать защелку с отверстием, вывести крючок из отверстия и отделить полукольцевые заряды друг от друга; - установить на полукольцевой заряд с защелкой планку с крючком, а на полукольцевой заряд с крючком - планку с защелкой. - Воткнуть в петли полукольцевого заряда и планки шплинт и развести его концы. При подготовке заряда для перебивания железных канатов и стержней под водой пенопластовый вкладыш из кумулятивной выемки не извлекать.

Применение заряда КЗК

Зависимо от поперечника перебиваемых частей применяется целый заряд (кольцевой) либо половина заряда (полукольцевой). При перебивании частей поперечником от 30 до 70 мм применяется кольцевой заряд. Для перебивания частей поперечником от 15 до 30 мм применяется полукольцевой заряд. При применении кольцевого заряда нужно: - установить заряд на перебиваемый элемент и закрыть замок, зачем ввести крючок (на корпусе 1-го полукольца) в отверстие защелки (на корпусе другого полукольца); - вывинтить пробку из запального гнезда промежного детонатора; - ввинтить в запальное гнездо электродетонатор ЭДП-р (зажигательную трубку ЗТП либо взрыватель с запалом МД-5М). При применении кольцевого заряда со взрывателем и запалом МД-5М нужно: - установить заряд на перебиваемый элемент; - отжать защепку ввысь, приподнять промежный детонатор (со стороны пробки) и вывести его из рамки (со стороны выемки), снять промежный детонатор с заряда и отпустить защелку; - вывинтить пробку из запального гнезда промежного детонатора; - ввинтить в запальное гнездо запал МД-5М, сочлененный с взрывателем; - отжать защелку ввысь и установить промежный детонатор, оснащенный взрывателем, в рамку на плоскую подштамповку корпуса и отпустить защелку. Защелка должна располагаться меж 2-мя выштамповками на стакане промежного детонатора. При применении полукольцевого заряда установка электродетонатора ЭДП-р, зажигательной трубки ЗТП либо взрывателя с запалом МД-5М в запальное гнездо промежного детонатора делается в том же порядке, как и у кольцевого заряда. При установке полукольцевого заряда для закрепления его на перебиваемом объекте нужно ввести крючок на корпусе в отверстие защелки на манке (либо ввести крючок на планке в отверстие защелки на корпусе). Подготовка и приведение в действие взрывателей, электродетонатора ЭДП-р и зажигательной трубки ЗТП делается в согласовании с требованиями Управления по вещественной части средств инженерного вооружения. Время замедления взрывателей выбирается исходя из критерий выполняемой задачки. При разрушения (перебивании) оттяжек и анкерных тяжей антенн радиомачт взрывание зарядов создавать огневым методом (зажигательными трубками ЗТП) либо при помощи взрывателей с запалами МД-5М.

Хранение и перевозку зарядов КЗК

На войсковые склады и базы заряды КЗК поступают и хранятся в древесных ящиках размером 592х441х295 мм. Масса ящика с зарядами 25 кг. В ящик укладывается 8 зарядов, 16 планок, 16 шплинтов и вещевой мещок. Заряды (по 4 шт.) совместно е вкладышами закреплены ремнем с пряжкой. Гарантийный срок хранения зарядов 10 лет. Допускается перевозка зарядов всеми видами наземного и воздушного транспорта и сбрасывание на парашютах в парашютно-десантной таре. Тактико-технические свойства заряда КЗК Масса, кг 1 Масса ВВ (ТГ-50), кг  0,4 Высота, мм  52 Ширина, мм  160 Поперечник, мм  200 Температурный спектр внедрения,  от -50 до +50 Средства взрывания - Взрыватели с запалом МД-5М, электродетонатор ЭДП-р, зажигательные трубки ЗТП Заряд допускает разделение его на два полукольцевых заряда и применение их раздельно друг от друга. Продуктивность - Перебивает железные элементы конструкции поперечником: кольцевой заряд - стержень 70 см, трос 65 мм; полукольцевой заряд - стержень 30 мм, трос 30 мм Время установки на объекте, мин  1 Гарантийный срок хранения 10 лет Допускается применение заряда в воде на глубине до 10 м
