Тактический ракетный комплекс 2К4 «Филин» (СССР)

«Филин» (Индекс ГРАУ - 2К4, по систематизации НАТО - FROG-1) - русский тактический ракетный комплекс с твёрдотопливной неуправляемой ракетой. 1-ые российские тактические твердотопливные ракеты - носители ядерных боеголовок 3Р-1 «Марс» и 3Р-2 «Филин» были разработаны в НИИ-1 ГКОТ, с 1967 г. - Столичный институт теплотехники (МИТ). Основным конструктором ракет был Н.П. Мазуров. Тесты ракет 3Р-2 «Филин» были начаты в 1955 г. Тесты совместно с СПУ 2П4 с 1957 г. Создание пусковых установок велось на Кировском заводе в 1957-1958 г.г. (всего произведено 36 шт). Комплекс принят в опытную эксплуатацию под наименованием 2К4, в строевые части не поступал. Комплекс принят на снабжение Постановлением СМ СССР от 17.08.1958 г., снят со снабжения Постановлением СМ ССР в феврале 1960 г. в связи с окончанием работ по комплексу "Луна".

Надкалиберная головная часть ракеты комплектовалась спецзарядом. Стабилизация ракеты в полете выполнялась при помощи крыльевых стабилизаторов и вращением (для компенсации эксцентриситета мотора). Первоначальное проворачивание ракете присваивала сама направляющая. К продольной опоре направляющей прикреплен винтообразной ведущий полоз Т-образного сечения, по которому при старте ракеты движется ее штифт. Двигательная установка двухкамерная, пороховая. Она состояла из головной и хвостовой камер сжигания. Промежная сопловая крышка имела переходный конус для соединения с хвостовой камерой. По ее окружности размещены 12 сопловых отверстий, оси которых наклонены к продольной оси ракеты под углом 15°.

Это предотвращало удар истекающей струи газов по корпусу хвостовой камеры, потому что струи раскаленных газов направлялись вспять и в сторону. Не считая того, оси сопловых отверстий размещены под углом 3° к образующей, чем создавался вращающий момент, сообщающий ракете вращательное движение. Через контакты пиросвеч напряжение подавалось на пиропатроны, раскаленная нить воспламеняла пороховой состав, появившийся луч огня зажигал дымный порох воспламенителя головной камеры. Обе камеры начинали работать фактически сразу. Железные затычки, которые герметизировали сопла в обыденных критериях эксплуатации, вышибались давлением пороховых газов. Ракета начинала движение по направляющей.

Система управления и наведение - система управления отсутствует, наведение производилось пусковой установкой, в полете ракета стабилизировалась оперением и вращением задаваемым при пуске направляющими ПУ и поддерживаемым в полете носовой камерой РДТТ. При определении характеристик запуска ракеты использовались данные метеорологической системы "Проба" с метеозондами.

Движок - РДТТ, двухкамерный, головная и хвостовая камеры сжигания. Головная камера - 12 сопловых отверстий с наклоном от центральной оси ракеты 15 град. (для отвода факела от корпуса ракеты). Угол наклона в курсовой плоскости - 3 град - для поддержания вращения ракеты. Камеры РДТТ врубались при старте сразу. Горючее - порох НФМ-2. Заряды горючего разработаны НИИ-125 (г.Люберцы, позднее - ФЦДТ "Альянс").

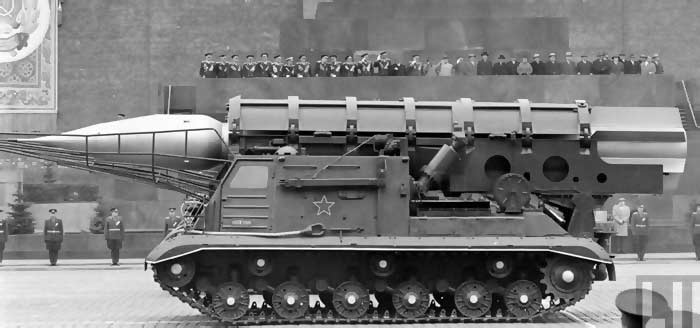

СКБ-2 Кировского завода для комплекса «Филин» разработало пусковую установку 2П4 «Тюльпан» на шасси объект 804. Объект 804 был сотворен на базе самоходной установки ИСУ-152К. Вес пусковой установки с ракетой 40 т. Наибольшая скорость движения 2П4 по шоссе 30 км/час с ракетой и 41 км/час без ракеты. Экипаж пусковой установки 5 человек. В 1957 г. Кировский завод сделал 10 пусковых установок 2П4, а в 1958 г. - еще 26.

Состав комплекса: - тактическая ракета 3Р2; - самоходная пусковая установка 2П4 "Цветок"; - автокран К-104 на шасси ЯАЗ-210.

Данные первых русских твердотопливных тактических ракет 3Р-1 «Марс» / 3Р-2 «Филин» Калибр, мм: ракеты 324 / 612 надкалиберной боевой части 600 / 850 Длина ракеты, мм/клб 9040/27,3 / 10370/17 Вес боевой части, кг 565 / 1200 Бес горючего, кг 496 / 1642 Вес ракеты стартовый, кг 1760 / 4430 Дальность стрельбы, км: - наибольшая 17,5 / 25,7 - малая 10 / — Время работы мотора, с 7,0 / 4,8 Длина активного участка линии движения, км 2,0 / 1,7 Скорость наибольшая, м/с 531 / 686

Пусковая установка - 2П4 "Цветок" (шасси "объект 804") Движок - дизель В-2ИС мощью 520 л.с. Длина - 9330 мм Ширина - 3070 мм Высота - 3000 мм Масса с ракетой - 40 т Скорость по шоссе - 30 км/ч (с ракетой), 41.7 км/ч (без ракеты) Припас хода - 300-350 км Среднее давление на грунт - 0,67 кг/кв.см Расчет - 5 чел
