Комплекс выстреливаемых помех ПК-10 «Смелый» (СССР)

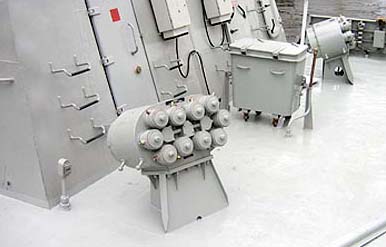

Корабельный комплекс выстреливаемых помех близкого рубежа ПК-10 (обозначение экспортного варианта - ПК-10Э) сотворен спецами столичного Конструкторского бюро машиностроения (сейчас ОАО «Конструкторское бюро машиностроения») и принят на вооружение ВМФ СССР в 1984 г. Создатель и изготовитель снарядов - новосибирский Институт прикладной физики (сейчас ОАО «Институт прикладной физики»). Комплекс предназначен для увеличения продуктивности противовоздушной и противоракетной обороны корабля на конечном участке самонаведения разных средств воздушного нападения противника, т.е. на ближнем рубеже обороны корабля-носителя - методом постановки радиоэлектронных и оптико-электронных уводящих неверных целей. При всем этом на кораблях среднего и огромного водоизмещения ПК-10 должен непременно применяться вместе с подобными комплексами, но обеспечивающими радиоэлектронное противодействие на среднем и далеком рубежах обороны и действующими в режимах дезинформации неприятельских носителей ПКР и отвлечения ракет при поиске ими цели. Разработка комплекса была вызвана необходимостью обеспечения защиты надводных кораблей от новейших средств противокорабельного управляемого ракетного орудия, показавшихся к тому времени за рубежом. В процессе боевой работы ПК-10 обеспечивает постановку в конкретной близости от корабля-носителя неверной цели (целей), обладающей физическими полями, превосходящими физические поля защищаемого корабля, на которые в конечном итоге и реагирует система наведения средства поражения противника (ракета, управляемая авиабомба и пр.). В конечном итоге происходит срыв сопровождения системой наведения средства поражения, примененного противником против корабля-носителя комплекса ПК-10, либо же ее перенацеливание на неверную цель с следующим уходом «в молоко». Комплекс ПК-10 быть может расположен на кораблях всех классов (от катеров до авианосцев) и позволяет использовать его для защиты от управляемого орудия с радиолокационными, оптико-электронными (самонаведение) и комбинированными системами наведения в всех погодных критериях, включая тропические районы. Данный комплекс может работать в автономном режиме, когда употребляется только его личная аппаратура, и в автоматическом режиме, когда управление его боевым применением осуществляется средством автоматической системы обнаружения радиоизлучений АСОР, создателем и изготовителем которой является ФГУП «Таганрогский НИИ связи». В базисной комплектации комплекс включает последующие элементы (системы): - пусковые установки КТ-216 с 10 трубами для пуска снарядов с помехами (экспортный вариант - КТ-216-Э) - зависимо от класса корабля - две, четыре, восемь, двенадцать либо шестнадцать ПУ; - снаряды радиолокационных и/либо оптических помех нескольких типов (А3-СР-50, А3-СО-50, А3-СОМ-50, А3-СК-50 и А3-СМ3-50); - пульт удаленного управления с Устройством 75 (по одному на комплекс); - выносной пульт управления (для комплексов с количеством пусковых установок более 4); - выпрямительный агрегат - типа ВКС при питании 3 - 50 Гц / 380 В либо типа ВАКС с фильтром при питании 3 - 400 Гц / 220 В; - устройство сопряжения с автоматической системой управления типа АСОР (при ее наличии на корабле; один устройство сопряжения предусмотрен на каждые четыре ПУ); - соединительный ящик СЯ1 (один на каждые четыре ПУ, при условии нахождения на корабле системы типа АСОР); - набор ЗИП (одиночный) корабельный; - набор эксплуатационной документации. Зависимо от основных размерений и водоизмещения корабля-носителя комплекс ПК-10 может применяться в одном из нескольких вариантов комплектации: - для кораблей малого водоизмещения -пульт удаленного управления и две либо четыре ПУ; - для кораблей среднего и огромного водоизмещения - восемь, 12 либо 16 пусковых установок с подходящим по требованиям количеством пультов удаленного управления, При всем этом любая из обозначенных комплектаций может иметь несколько вариантов выполнения, которые предугадывают, а именно, оснащение всех либо отдельных ПУ приводом поворота в комфортную для заряжания зону (сторону). Комплекс также может оснащаться разными вариациями вторичных источников электропитания. Предусматривается два режима стрельбы: автоматический - сериями и ручной - одиночными выстрелами (снарядами), При всем этом под одной серией снарядов в этом случае принято осознавать один либо несколько залпов из всех назначенных на стрельбу ПУ, при этом в каждом залпе из каждой ПУ выпускается по одному снаряду. Устройство удаленной стрельбы (с Устройством 75) предназначается для: - обеспечения световой сигнализации по цепям источников питания; - сигнализации о наличии снарядов в гнездах пусковой установки; - выполнения вручную установки начальных данных для стрельбы: номер пусковой установки, назначенной для выполнения стрельбы, количество серий (пусков) снарядов (от одной до 10, интервал меж залпами в серии - 0,3 с), количество снарядов серии из каждой назначенной для стрельбы пусковой установки - количество залпов в серии (от одной до 10), интервал меж сериями (1-2 с, дальше - от 2 до 20 с с дискретностью 2 с); - выдачи команд на запуск снарядов и на отмену запуска; выполнения самоконтроля корректности функционирования в режиме «ПРОВЕРКА ПДУ» при разряженных пусковых установках; - запуска хоть какого снаряда из хоть какой ПУ; - автоматического переключения с главного электропитания на запасное (аварийное). Время ввода начальных данных для стрельбы не превосходит 60 с, время непрерывной работы пульта удаленного управления - более 12 ч. В свою очередь, выносной пульт управления предназначен для управления стрельбой комплекса ПК-10 из ходовой рубки корабля-носителя. Данный пульт обеспечивает переключение управления стрельбой на себя лично либо на устройство удаленной стрельбы; ведение диалога оператора выносного пульта управления с оператором пульта удаленного управления, также выдачу команды «Пуск СО», либо «Пуск СР», либо «Отмена пуска». Выпрямительный агрегат, как можно осознать, обеспечивает комплекс ПК-10 электронным питанием 27 В неизменного тока. Пусковая установка комплекса ПК-10 - десятиствольная, крепится бездвижно на палубе либо ввысь стволами, либо с направлением стволов под острым углом к полосы горизонта. Она обеспечивает: - стрельбу снарядами помех в хоть какое время суток и года; - хоть какой порядок ручного заряжания и перезаряжания снарядов (при всем этом любая ПУ заряжается одним типом снарядов - СО либо CP); - удержание снарядов в гнездах установки при всех эксплуатационных нагрузках; - выдачу в пульт удаленного управления и автоматическую систему управления комплекса сигнала о наличии готовых к стрельбе снарядов в пусковой установке. Время готовности пусковой установки при незаряженном ее состоянии не превосходит 20 мин, а при заряженной ПУ (с учетом подачи питания и установки начальных данных для стрельбы) оно составляет менее 1 мин. При всем этом время от подачи команды «Пуск» до выстрела первого снаряда (при условии нахождения пусковой установки в заряженном состоянии, наличии питания и установленных уже начальных данных для стрельбы) не превосходит 0,5 с. На перезаряжание одной пусковой установки требуется менее 20 мин. Более всераспространенным вариантом на боевых надводных кораблях русского и русского флота стал комплекс в составе 4 пусковых установок. В комплексе ПК-10 используются радиолокационные и оптико-электронные снаряды, которые снаружи похожи, но различаются своим снаряжением, массой и маркировкой. Используются серийные снаряды последующих типов. Снаряд А3-СР-50 предназначен для постановки уводящих неверных радиолокационных целей (скопление дипольных отражателей перенацеливает на себя радиолокационные ГСП атакующих ракет), имеет длину 1225 мм и массу 25 кг. Масса снаряжения - 10 кг (по другим данным - 11 кг). Постановка неверных целей данным снарядом вероятна на дальности 20-50 м, тип снаряжения - дипольные отражатели. Снаряд А3-СО-50 служит для постановки широкодиапазонных оптических маскирующих завес и уводящих неверных целей, обеспечивающих перенацеливание на себя ГСП атакующего орудия на стадии автосопровождения. Снаряд имеет длину 1225 мм и массу 20 кг (по другим данным - 25 кг), а его снаряжение массой б кг (7,3 кг) относится к пиротехническому типу. Снаряд может применяться для постановки помех на дистанции порядка 20-50 м, помеха выставляется в виде аэрозольного облака в конкретной близости от защищаемого корабля. Снаряд А3-СОМ-50 представляет собой модификацию снаряда А3-СО-50 и предназначен для постановки оптических маскирующих завес и уводящих неверных целей. Он имеет длину 1225 мм и массу 22 кг (21,8 кг), а его снаряжение массой 6 кг (7,3 кг) также относится к пиротехническому типу (ИК, лазерное). Дальность постановки - от 20 до 70 м. Снаряд А3-СК-50 предназначен для постановки комбинированных помех. Калибр -120 мм, длина снаряда - 1225 мм, масса снаряда - 25 кг, масса снаряжения - 6,9 кг (9,1 кг), тип снаряжения - ИК-ловушки и дипольные отражатели, дальность постановки - от 20 до 50 м. Снаряд А3-СМ3-50 служит для постановки маскирующей завесы. Калибр и длина - как у других снарядов, масса снаряда - 19,4 кг, масса снаряжения - 4,4 кг, дальность постановки - от 20 до 50 м. Все снаряды могут неопасно и отлично применяться в спектре температур от -40С до +50'С. В составе комплекса ПК-10 имеются так именуемые «Приборы 155», представляющие из себя средства обеспечения ручного контроля целостности цепей стрельбы. При этом габаритные размеры данных устройств позволяют проносить их через лючок поперечником 594 мм (более). Повседневное сервис комплекса ПК-10 обеспечивается 2-мя военнослужащими: механиком и электриком. При всем этом расчет личного состава, выполняющего перезаряжание пусковых установок комплекса в процессе его боевой работы, осуществляется исходя из условия обслуживания одним человеком только одной пусковой установки (не считая подносчиков снарядов, доставляющих из погреба боезапаса к месту нахождения пусковой установки комплекса ПК-10). Комплекс РЭБ типа ПК-10 включен в состав вооружения таких надводных кораблей, как малые ракетные корабли проекта 1234, малые ракетные корабли на воздушной подушке проекта 1239 (четыре ПУ в кормовой части каждого из кораблей), малые артиллерийские корабли проекта 21630 «Буян» и ряд других. Не считая того, был разработан и вариант данного комплекса, имеющий наземный тип базирования. Он получил обозначение КТ-216-Н-Э. ТТХ комплекса ПК-10 Калибр, мм. 120 Длина пусковой установки без снарядов, мм. 655 Ширина ПУ без снарядов, мм. 962 Высота ПУ без снарядов, м. 540 Масса ПУ без поворотного механизма, кг. 205 Масса ПУ с поворотным механизмом, кг. 336 Длина снаряда, мм. 1220 Масса снаряда, кг, менее. 25 создатель статьи: Владимир Щербаков первоисточник: журнальчик «Техника и Вооружение вчера, сейчас, завтра» 2014 г. №10
