Штурмовая винтовка SIG SG 550 / SG 551 / Stgw 90 (Швейцария)

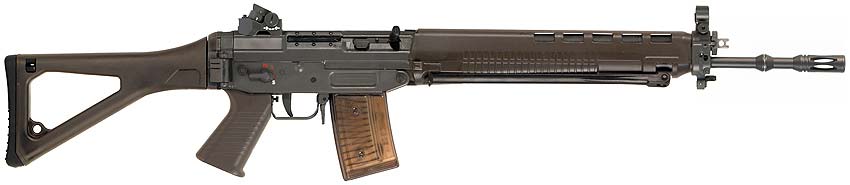

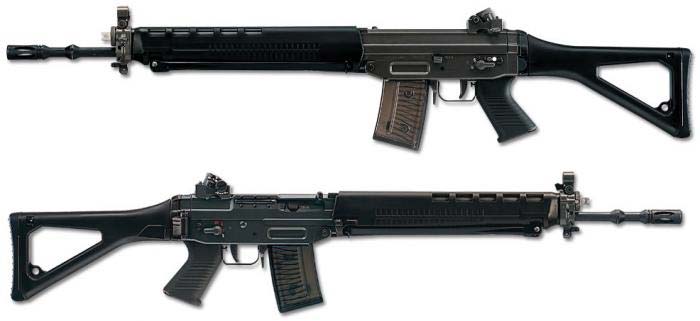

В 1978 г. управление швейцарской армии объявило требования к новейшей штурмовой винтовке для подмены Stgw 57: наименьшие размеры и вес, та же меткость на дальностях до 300 м, возможность сотворения на базе винтовки унифицированного семейства орудия. В согласовании с этими требованиями, компания «SIG» разработала винтовку SIG SG 550, принятую на вооружение в 1984 г. под обозначением Stgw 90. Штурмовая винтовка SIG SG 550 создавалась на базе ранее разработанных моделях SIG SG 540 и SG 541, при этом главные модификации касались облегчения орудия.

Разработка SIG SG 550 велась под свой эталон патрона 5,56х45, получивший обозначение «5,6-мм GP90». Для уменьшения веса и размеров обширно использован пластик, из которого выполнены приклад, цевье и магазины на 20 и 30 патронов. Последние сделаны из прозрачного материала, что позволяет держать под контролем количество патронов, и имеют на стенах особые выступы и пазы для сцепления «боевого» магазина с одним-двумя запасными с целью упрощения и ускорения подмены.

Автомат SIG SG 550 построен на базе газоотводного мотора, запирание - поворотом затвора на два боевых упора. Возвратимая пружина размещена вокруг штока газового поршня над стволом и сжимается меж особым воротником на штоке и фронтальной стеной ствольной коробки. Газовый шток своим хвостовиком вставляется в затворную раму и фиксируется с помощью вставляемой с боковой стороны в затворную раму ручки взведения затвора. Ствольная коробка штампованная из стали, состоит из 2-ух половин - верхней и нижней, соединяемых 2-мя поперечными штифтами. Ствол ввентят в высшую часть ствольной коробки. При неполной разборке из ствольной коробки извлекается задний штифт, при всем этом коробка "переламывается" в фронтальной части. После извлечения ручки заряжания затворная рама с затвором вынимаются из ствольной коробки вспять, а газовый поршень со штоком и возвратимой пружиной извлекаются раздельно после удаления цевья.

Ударно-спусковой механизм - курковый, с переводчиком режимов огня, выполняющим также роль предохранителя. По мере надобности в УСМ может устанавливаться отдельный независящий модуль, обеспечивающий стрельбу с отсечкой по 3 выстрела. Газоотводная камера имеет трехпозиционный газовый регулятор - 2 положения для стрельбы в обыденных и томных критериях и третье - для стрельбы винтовочными гранатами (газоотводный канал закрыт).

Ствол винтовки SIG SG 550 выполнен из хромо-никелевой стали прохладной ковкой на оправе. Ствол обустроен комбинированным компенсатором-пламегасителем, служащим также направляющей для запуска винтовочных гранат. Цевье образовано 2-мя пластмассовыми ствольными накладками с отверстиями для наилучшего остывания ствола. В фронтальной части цевья крепятся сошки, укладываемые в сложенном положении в пазы цевья. Приклад имеет резиновый амортизатор на затылке и складывается на право, прижимаясь к ствольной коробке. По заявлению разработчиков, даже в таком положении обеспечивает высшую точность стрельбы с рук благодаря успешной балансировке и сборке. Вырез в прикладе не только лишь упрощает его, да и позволяет задерживать его левой рукою при стрельбе с сошек.

Также, как винтовки серии 540, эта модель может вести огнь очередями по три выстрела, соответственно обоесторонний флаг переводчика-предохранителя имеет четыре положения. Спусковая скоба откидывается на продольной оси на право либо на лево для стрельбы в рукавицах. Имеется затворная задержка, останавливающая затвор в заднем положении при пустом магазине. Ручка взведения ориентирована чуток ввысь (для деяния как правой, так и левой рукою) и снабжена резиновым колпачком для удобства работы при низких температурах.

Комбинированный диоптрический прицел выполнен по типу прицела германской G3 (отверстие со светящимися метками для стрельбы на 100 м и диоптры на 200, 300 и 400 м), установлен сзади на ствольной коробке и регулируется в 2-ух плоскостях. Мушка снабжена кольцевым огораживанием, для стрельбы ночкой служит 2-ая откидная мушка со светящейся точкой. Длина прицельной полосы – 540 мм. Предусмотрена установка штатных швейцарских оптических и ночных прицелов, но после доработки кронштейна может быть применение прицелов НАТО эталона STANAG 2324. Кучность стрельбы оказалась даже несколько лучше, чем у Stgw 57: на дальности 300 м срединное отклонение для SIG SG 550 / Stgw 90 составляет 60–70 мм (у Stgw 57–70–80 мм).

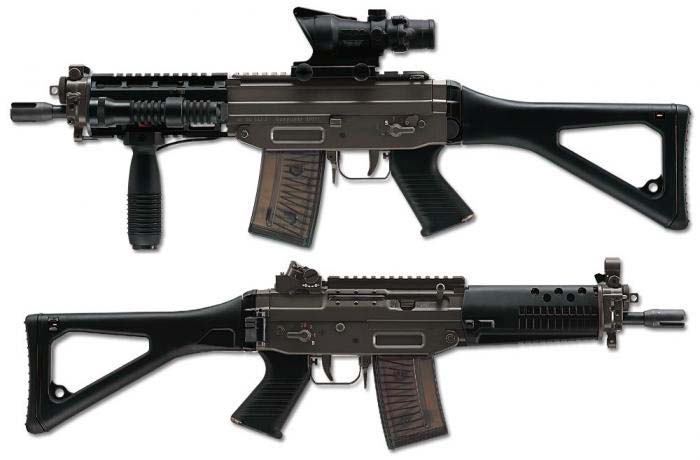

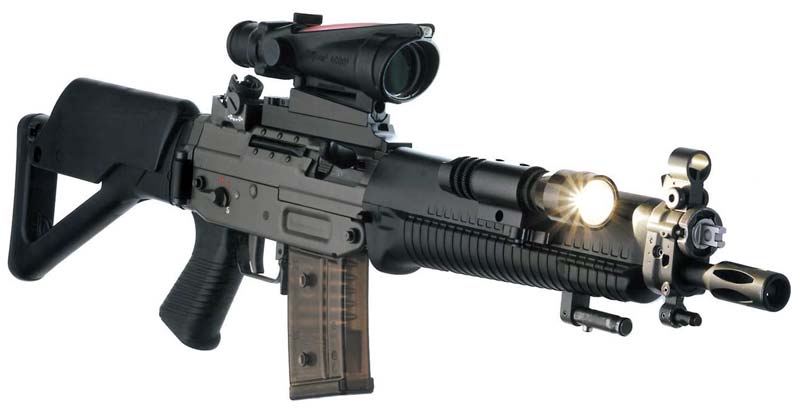

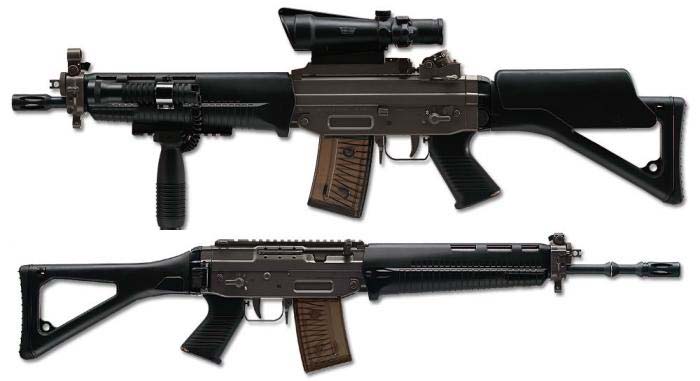

SIG SG 550 может оснащаться штык-ножом и креплением для оптического прицела. В швейцарской армии автоматы Stgw.90 время от времени оснащаются 4-х прицелом, экспортные варианты всех модификаций могут оснащаться коммерческими оптическими либо коллиматорными ("красноватая точка") прицелами. SIG SG 550 нынешних выпусков могут оснащаться направляющей типа Picatinny rail на верхней поверхности ствольной коробки, вкупе либо заместо открытых прицельных приспособлений. Варианты SIG SG 551 SWAT и SIG SG 552 часто оснащаются прицелами ACOG, также имеют особые крепления на цевье для аксессуаров типа фонаря либо лазерного целеуказателя.

«Снайперский» вариант SIG SG 550 отличается томным стволом без пламегасителя и крепления для штыка, конфигурацией приклада с регулируемым затылком и «щекой», регулируемыми сошками, более комфортной пистолетной ручкой по типу германской PSG-1. Совместно с винтовкой был сотворен карабин SIG SG 551, отличающийся укороченным до 360 мм стволом, отсутствием сошек и крепления для штыка, невыполнимостью стрельбы винтовочной гранатой. Имеется также самозарядная модификация SG 90РЕ для полицейских целей и коммерческой реализации.

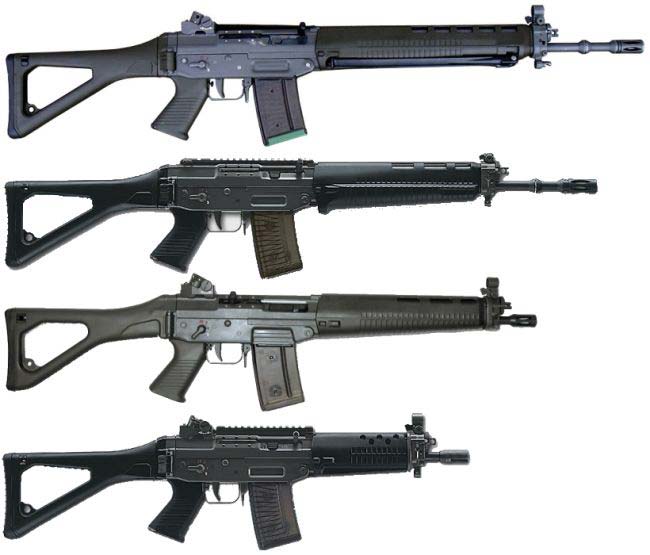

Карабин SIG SG 551 отличается от базисной модели только укороченным стволом и модифицированным пламегасителем, не позволяющим использовать винтовочные гранаты, также отсутствием сошки и невыполнимостью установки штыка. Укороченный автомат SIG SG 552 имеет еще больше недлинные ствол и цевье. Из-за недлинного ствола и, как следствие, недлинного штока газового поршня, возвратимая пружина у SIG SG 552 размещена в ствольной коробке, сзади затворной рамы, и действует конкретно на затворную раму, а не на шток газового поршня.

Тактико-технические свойства SG 550 / SG 551 Патрон – 5,56х45 (GP90 либо SS 109). Механизм работы – автоматика на базе отвода пороховых газов. Метод запирания – поворотом затвора. Питание – коробчатый магазин емкостью 20,30 патронов. Масса (неснаряженная) – 4,3–4,4/3,73,8 кг. Масса магазина (пустого) – 0,09 и 0,11 кг, полного 0,34 и 0,47 кг. Длина орудия (с откинутым прикладом) – 998/827 мм, со сложенным прикладом 768/ 605 мм. Длина ствола – 528/362 мм. Нарезы – 6 нарезов, шаг 290 либо 178 мм. Темп стрельбы – 700–800 в/мин. Режим стрельбы – одиночный, по три выстрела, непрерывный. Исходная скорость пули – 900–980 / 800–860 м/с.

Маркировка «SG 550» и фабричный номер на левой стороне спусковой коробки.

Предохранители Четырехпозиционный флажковый переводчик-предохранитель с левой стороны спусковой коробки над пистолетной ручкой. Верхнее положение флага — «предохранитель», на один шаг ввысь вперед — «одиночный огонь», дальше — «огонь очередями по три выстрела» и «непрерывный огонь».

Разряжение Защелка магазина размещена сзади его гнезда. Отсоединить магазин. Отвести вспять ручку затворной рамы, чтоб извлечь патрон, который может находиться в патроннике. Оглядеть патронник и направляющий паз через окно ствольной коробки. Отпустить ручку затворной рамы, надавить на спусковой крючок.
