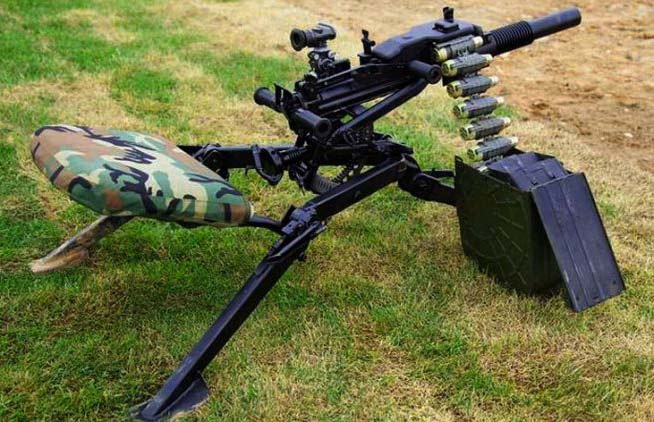

Автоматический гранатомет ТКБ-0134 «Козлик» (Россия)

Как понятно, подходы к конструированию автоматических станковых гранатометов у западных и русских конструкторов вначале были различными. Если южноамериканские инженеры делали тяжкий гранатомет калибра 40 мм и привержены этому калибру до сего времени, то русские конструкторы орудия делали более легкий и маневренный эталон наименьшего калибра. Нет 40 мм автоматического гранатомета на вооружении Русской армии и на данный момент. Меж тем, с 1980 г. в CССР ведутся разработки 40 мм боеприпаса для орудия этого класса, при этом еще до распада Русского Союза русские инженеры были готовы представить и гранату, более эффективную, чем подобные западные боеприпасы, и орудие под нее. В 1970-х гг. инженерами ГНПП «Прибор» были разработаны безгильзовые выстрелы, применявшиеся в русских подствольных гранатометах ГП-25 и ГП-30. Всего к 1980 г. использовалось три типа гранат - главная осколочная ВОГ-25 (7П17), осколочная прыгающая ВОГ-25П (7П24) и нелетальная лимонка «Гвоздь» со слезоточивым газом. Прыгающая лимонка ВОГ-25П («Подкидыш») разработана в 1979 г. и отличается тем, что после попадания в грунт не взрывается сразу, а с помощью специального заряда подпрыгивает ввысь приблизительно на полметра-метр (при стрельбе по грунту средней твердости - на 0,75 м) и взрывается в воздухе, обеспечивая среднее накрытие цели (пехота в окопе либо укрытии) осколками. Радиус действенной зоны поражения осколками для гранат ВОГ-25 составляет приблизительно 5 м. Продуктивность осколочного деяния гранаты ВОГ-25П увеличена в 1,7 раза по лежащим целям и в 2 раза - по целям, находящимся в окопе. Понятно, что конкретно по пути переделки выстрелов от подствольных гранатометов в боеприпасы к станковым автоматическим гранатометам пошли америкосы. Их выстрелы к Mk.19 представляют собой противопехотные гранаты от подствольного гранатомета M203 с завышенной энергетикой и поболее высочайшей исходной скоростью. Таковой мыслью, в конце концов, заинтересовались и русские военные, и с 1980 г. начались утвержденные ими научно-исследовательские работы по созданию нового выстрела к автоматическому гранатомету. Работы были поручены создателю боеприпасов типа ВОГ-25 - предприятию ГНПП «Прибор». В итоге был представлен новый 40 мм безгильзовый выстрел с двухкамерным баллистическим движком, позволявшим достигнуть большей исходной скорости и дальности деяния по сопоставлению с ВОГ-25. Новый боеприпас оказался короче гильзовой гранаты от южноамериканского Mk 19 и при тех же калибре и массе обладал огромным зарядом и при взрыве давал больше осколков. Не считая того, конструкция боеприпаса позволяет исключить из цикла автоматики удаление стреляной гильзы, что существенно увеличивает скорострельность гранатомета по сопоставлению с большинством западных аналогов, также упрощает конструкцию и увеличивает надежность функционирования. К концу 1980-х гг. конструктор ЦКИБ СОО В.Н. Телеш с группой инженеров разработал схему гранатометного комплекса под новый 40-мм безгильзовый выстрел, которому после испытаний опытнейшего эталона присвоили индекс ТКБ-0134 и заглавие «Козлик». Как проявили тесты, особые выстрелы дозволили сделать обычное и легкое орудие с хорошими баллистическими чертами. Достаточно сказать, что один из первых вариантов ТКБ-0134 весил со станком 16 кг, а дульная энергия импульса у него была выше, чем у АГС-30 при таковой же кучности автоматической стрельбы. Необходимо отметить, что сопоставимыми массо-габаритными чертами в мире обладает только один 40 мм гранатомет - сингапурский SLW AGL конторы «ST Kinetics», имеющий массу без гранат 14 кг. Но он рассчитан под гильзовый западный боеприпас, а поэтому изрядно труднее. Современное состояние программки «Козлик» неопределенно. Создателю даже не удалось отыскать сведения о тактико-технических свойствах этого орудия. Видимо, как обычно, вопрос упирается в деньги, и новое орудие пока серийно не делается. Последней разработкой В.Н. Телеша вместе с Ю.П. Галкиным и Ю.В. Лебедевым стал автоматический гранатомет 6Г27 «Балкан», к созданию которого конструкторы приступили сначала 1990-х гг. Единственная фото этого орудия позволяет гласить о новейшей разработке как о некоем гибриде гранатометов АГС-17 и ТКБ-0134 «Козлик». А именно, приметно, что в «Балкане» употребляется оптический прицел ПАГ-17 и барабанный короб «улиточного» типа для укладки ленты с боеприпасами, фактически без конфигураций взятыми от АГС-17. Не считая того, очень знакомыми являются и очертания ствола, в особенности это касается соответствующего для АГС-17 поздних модификаций утолщения, выполненного в казенной части ствола и снаряженного кольцевыми проточками, выполняющими роль ребер. Возникшие в стране экономические трудности 1990-х гг. не дозволили впору окончить настолько перспективный проект. Правда, по неким данным, в текущее время Министерство обороны РФ проявляет энтузиазм к новейшей разработке, что может окончиться принятием ее на вооружение.

Конструкция автоматического гранатомета ТКБ-0134 «Козлик»

Потому что гильза в боеприпасе отсутствует, гранатомет ТКБ-0134 получил несвойственную для орудия этого типа автоматику, основанную на использовании энергии пороховых газов. Запирание канала ствола делается поворотным затвором. Стрельба делается с заднего шептала. Перед выстрелом орудие взводится, при всем этом подвижные части автоматики заводятся в последнее заднее положение. После нажатия на спуск начинается движение затвора вперед, при всем этом в казенник ствола попадает боеприпас, и происходит запирание. После выстрела пороховые газы толкают затвор вспять, при откате затвора происходит подача ленты с боеприпасами на линию досылания. Оригинальна конструкция газоотводного механизма. Капсюль гранаты разбивает ударник, который служит сразу газовым поршнем, агрессивно связанным с затворной рамой. Более оригинальна и сама сборка орудия. Все подвижные узлы автоматики располагаются симметрично полосы ствола концентрически относительно друг дружку (наподобие российской матрешки). Снутри ствольной коробки по направляющим перемещается затворная рама, снутри которой размещен затвор. В нем помещен поршень-ударник, снутри которого размещена возвратимая пружина. Такая сборка обеспечивает надежность работы автоматики и исключает перекосы. Главным прицелом является оптический прицел ПАГ-17 (прицел автоматического гранатомета) от гранатомета АГС-17 с дальностью до 700 м, имеющий 2,7-кратное повышение и подсветку шкалы прицела. 40-мм унитарный выстрел выполнен по безгильзовой схеме. Метательный заряд вкупе с капсюлем размещается в донной части корпуса гранаты. Лимонка комплектуется головным ударным взрывателем ВМГ-К моментального и инерционного деяния, полупредохранительного типа с далеким взведением после выстрела и самоликвидатором. Дистанция взведения составляет от 10 до 40 м от дульного среза гранатомета. Таковой значимый разброс обоснован температурным спектром внедрения орудия (от –40°С до +50°С). Время срабатывания механизма самоликвидации - 14–19 с. Лимонка выстрела - осколочная со железным корпусом. Снутри корпуса гранаты (меж разрывным зарядом и корпусом) размещается сетка из картона для оптимального дробления корпуса на осколки, что содействует повышению осколочного деяния. Основное и главное отличие прыгающего выстрела заключается в головном взрывателе ВМГ-П, в конструкцию которого введен доп заряд, обеспечивающий подпрыгивание гранаты после удара о грунт, также замедлитель подрыва, который производит ее разрыв в воздухе.
