Автоматический гранатомет «Type 87» (Китай)

Прямо до середины 1990-х гг. на вооружении НОАК (Народно-освободительной армии Китая) состояли нелицензионные копии русского автоматического гранатомета АГС-17. Получив всесторонний опыт эксплуатации этого орудия, также исследовав представленный сначала 1980-х гг. на международном оружейном рынке американский гранатомет Mk 19, китайские военные определили свои требования к оружию подобного типа. Работы по созданию российского автоматического гранатомета были начаты муниципальным предприятием NORINCO еще в конце 1980-х гг. Для начала китайские инженеры сделали уникальный боеприпас, который больше нигде в мире не применяется. Калибр гранаты был избран средний меж западным и русским - 35 мм. С одной стороны, это обеспечило возможность сделать эталон, более легкий, чем Mk 19, но более действенный, чем АГС-17. С другой стороны, внедрение эксклюзивного боеприпаса заблаговременно сделало проблемы с распространением орудия в других странах. Очередной особенностью китайского гранатомета стало внедрение магазинного боепитания, что позволило отрешиться от относительно сложного и массивного механизма подачи ленты и еще больше облегчить орудие. Посреди 1990-х гг. начались тесты 35 мм экспериментального автоматического гранатомета, получившего обозначение W 87, которые проходили до конца 1990-х гг. Этот эталон на вооружение принят не был и никогда не выполнялся массово. По результатам испытаний гранатомет был существенно модернизирован, и уже сначала XXI в. на вооружение начал поступать автоматический гранатомет «Type 87» (узнаваемый также под интернациональным обозначением QLZ-87). Невзирая на более большой, чем у русского АГС-17, калибр боеприпасов, китайский «Type 87» существенно легче и компактнее. Хотя главным считается вариант его установки на станке с боевым расчетом из 2-ух человек, «Type 87» имеет плечевой упор и сошки, что позволяет использовать гранатомет после снятия со станка в качестве личного орудия отдельного пехотинца. Не считая того, предусмотрена установка гранатомета на бронированных транспортных средствах либо вертолетах. Гранатомет «Type 87» позиционируется NORINCO как «малая пехотная артиллерийская установка». 35 мм кумулятивная лимонка поражает броню шириной до 80 мм, а осколочная при взрыве образует достаточное количество осколков для поражения живой силы взрыва. Нужно также отметить, что для собственной маленький массы гранатомет «Type 87» имеет достаточно высшую скорострельность. С одной стороны, это наращивает рассеивание при стрельбе очередями и делает проблемы с точностью наводки на цель, в особенности при стрельбе с сошек. С другой стороны, высочайший темп стрельбы позволяет с фуррором использовать гранатомет для поражения низколетящих воздушных целей, также передвигающихся наземных целей. В текущее время гранатометы «Type 87» состоят на вооружении китайского гарнизона бывшего Гонконга, также ряда пограничных частей, расположенных в зоне пролива меж континентальным Китаем и его нескончаемым противником - мятежным полуостровом Тайвань. Не считая того, большая партия этого орудия ориентирована и в наименее ответственные пехотные части. По неким данным, гранатомет «Type 87» в текущее время модернизируется, после этого будет запущен в общее создание для оснащения всей НОАК.

Конструкция автоматического гранатомета «Type 87»

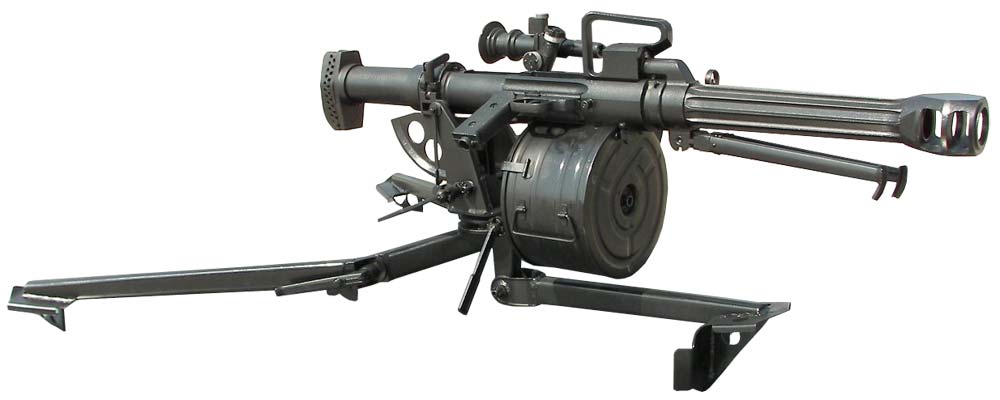

Автоматика гранатомета «Type 87» работает по принципу использования энергии отдачи ствола при маленьком его ходе с жестким запиранием канала ствола с помощью поворотного затвора. Конструкция ударно-спускового механизма допускает ведение огня одиночными выстрелами и очередями. Чисто снаружи гранатомет припоминает автоматическую пушку и обустроен цилиндрической ствольной коробкой (а не коробчатой прямоугольной, как все нынешние эталоны), плавненько переходящей в ствол. Другая наружняя особенность «Type 87» - то, что пистолетная ручка управления огнем вкупе со спусковым крючком размещена на правом боку ствольной коробки горизонтально под маленьким углом вниз. Ручка подвижна и служит для перезарядки орудия, зачем ее нужно «передернуть» - отвести вспять и подать вперед. В центральной части орудия выполнена мощная железная скоба, служащая ручкой для переноски орудия. Автоматический гранатомет «Type 87» сконструирован таким образом, что стрельба из него может вестись как с легкого треножного станка, так и с сошек. Для этого гранатомет обеспечен неотъемным прикладом в виде толстой мягенькой подушки и откидывающимися вперед сошками, закрепленными под стволом. Гранатомет имеет воздушное остывание. Неординарно длиннющий для этого типа орудия ствол обеспечивает настильную линию движения, потому из гранатомета вероятна стрельба прямой наводкой по бронированным целям. Продольные проточки на стволе обеспечивают дополнительное остывание. Устойчивость при стрельбе повышена за счет двухкамерного цилиндрического компенсатора, установленного на дульной части ствола и противодействующего уводу ствола ввысь при стрельбе очередями. Экспериментальный гранатомет типа W87 отличается от серийного эталона наличием древесного приклада заместо плечевого упора подушечного типа, традиционным расположением пистолетной ручки под ствольной коробкой строго на оси симметрии орудия, также другой конструкцией дульного тормоза, выполненного в виде громоздкого раструба со щелями для отвода газов. Не считая того, ручка для переноски орудия производится из дерева. Боепитание осуществляется из примыкаемого снизу барабанного магазина на 6, 9 либо 12 гранат. Шестизарядные барабаны, обычно, употребляются для установки на ручную модификацию при стрельбе с сошек, а 12-зарядные - при стрельбе со станка либо с борта самоходной установки. При всем этом употребляются уникальные 35 мм выстрелы китайской разработки, которые включают осколочную гранату, содержащую 400 готовых убойных частей с радиусом сплошного поражения 10 м, также бронебойный (кумулятивный) снаряд с бронепробиваемостью 80 мм металлической катаной гомогенной брони. Полная масса выстрела составляет 250-270 г, исходная скорость гранаты - 170-200 м/с. В качестве прицельных приспособлений употребляется открытый механический прицел. Не считая того, в набор орудия заходит оптический прицел кратности 2× с подсветкой прицельной сетки. Прицельные приспособления для обеспечения удобства стрельбы вынесены на лево от оси орудия. Тактико-технические свойства гранатомета «Type 87» Расчет 2 чел. Калибр 35х32 мм Масса орудия без гранат на сошках 12,000 кг Масса треножного станка 8,000 кг Масса орудия без гранат на станке 20,000 кг Длина орудия 970 мм Исходная скорость гранаты 170-200 м/с Емкость магазина 6/9/12 гранат Теоретическая скорострельность 400-500 выстр./мин Практическая скорострельность 20-40 выстр./мин Наибольшая дальность 1700 м Прицельная дальность 1000 м Действенная дальность в томном варианте 900 м Действенная дальность в легком варианте 600 м Угол вертикального наведения от –10° до +70° Угол горизонтального наведения 360°
