Экспериментальные и опытные образцы оружия Ижевского машиностроительного завода

Оружейная история - это непрерывный процесс совершенствования стрелкового орудия, направленный на увеличение его боевой продуктивности и развивающийся в согласовании с глобальными тенденциями стратегии ведения боя. Экспериментальные и бывалые эталоны, сделанные на шагах научно-исследовательской работы (НИР) и опытно-конструкторской работы (ОКР) и не прошедшие конкурсных испытаний, остаются в промышленных оружейных хранилищах. Все же они представляют энтузиазм как для любителей и знатоков орудия, так и для людей творческого склада, так как позволяют заглянуть в творческую лабораторию конструктора, проследить развитие его созидающей мысли.

Экспериментальные и бывалые эталоны орудия Ижевского машиностроительного завода В 1959 году на вооружение СА был принят автомат Калашникова модернизированный. В том же году началась новенькая поисковая научно-исследовательская работа - разработка новых схем стрелкового орудия под штатные патроны на базе изыскания более совершенных принципов автоматики, позволяющих получить эталоны орудия, владеющие простотой конструкции, малым весом и надежностью в эксплуатации. Под управлением начальника бюро И.Е.Семеновых в разработке этой темы участвовали юные спецы завода, выпускники Ижевского механического института - А.И.Нестеров, Б.М.Зорин, Р.С.Поваренкин и выпускник Ленинградского военно-механического института Ю.К.Александров. В итоге были разработаны автоматы ЛА и АЛ (легкий автомат).

Автомат ЛА-2. Эталон разработан конструктором Ижевского машиностроительного завода А.И.Нестеровым в 1961 году под воздействием промышленного конкурса по облегчению осваиваемого автомата АКМ. При его проектировании использовались технические решения конструкции разрабатываемой винтовки СВД. В образчике использовано ограничение хода рамы в последнем заднем положении о фронтальный вкладыш ствольной коробки. Это позволило за счет упругости ее стен понизить воздействие удара подвижных частей в последнем положении на наводку орудия. Автомат показывает завышенную точность стрельбы одиночным огнем. Размещение возвратимой пружины с левой стороны затворной рамы позволило уменьшить ее высоту и высоту орудия в целом. Колодка мушки совмещена с газовой камерой, прицел с диоптрическим полностью размешен на крышке ствольной коробки. В высшей части газовой камеры выполнено отверстие для прочистки газоотвода, которое в боевом положении перекрывается краном. Масса автомата снижена до 2,15 кг

Автомат ЛА-3. Эталон разработан конструктором Б.М.Зориным в 1962 году. Его особенностью является работа автоматики, основанная на ходе ствола вперед. Механизмы автомата прибыльно отличаются собственной простотой. Тесты эталона нашли завышенное рассеивание при стрельбе очередями ввиду возникновения доп импульсов при движении ствола вперед.

Автомат ЛА-4, конструктор А.И.Нестеров, 1964 год. Механизм работы автоматики - внедрение энергии отдачи ствола при его длинноватом ходе. Применение данного принципа автоматики позволило существенно понизить отдачу орудия при выстреле. Возвратимые пружины ствола и затворной рамы размещены концентрично, на одном направляющем стержне (изнутри - пружина ствола, снаружи - пружина затворной рамы). Все детали УСМ, включая курок, сделаны штамповкой из листа. Переводчик режимов огня и предохранитель выполнены раздельно, прицел расположен в ручке для переноски орудия. Для увеличения удобства воззвания с орудием ручка управления наклонена на право.

Автомат АЛ-2. Конструкторы Ю.К.Александров и Р.С.Поваренкин, 1960-70-е гг. Эталон из новейшей серии легких автоматов, разработанных вначале под патрон 7,62x39, а в предстоящем под патрон 5,45x39. Имеет традиционную схему автоматики с боковым газовым движком, размещенную в сборке «bull-pup». В конструкции автомата использовано ограничение хода рамы в последнем заднем положении о фронтальный вкладыш ствольной коробки. Это позволило (за счет упругости ее стен) несколько понизить воздействие удара подвижных частей в последнем заднем положении на наводку орудия. Размещение возвратимой пружины с правой стороны затворной рамы обеспечило понижение высоты ствольной коробки. Газовая камера автомата (закрытого типа, вооружена двухпозиционным газовым регулятором) служит сразу основанием прицела. Детали ударно-спускового механизма стопроцентно сделаны штамповкой из листа. В предстоящем, в 1970-е годы, в работе над автоматами серии АЛ было опробовано внедрение поступательного курка и схема работы со равновесной автоматикой.

В целом работа над экспериментальной серией легких автоматов, отличавшихся иногда самыми внезапными схемами автоматики, дозволила проанализировать сильные и слабенькие стороны внедрения разных технических решений.

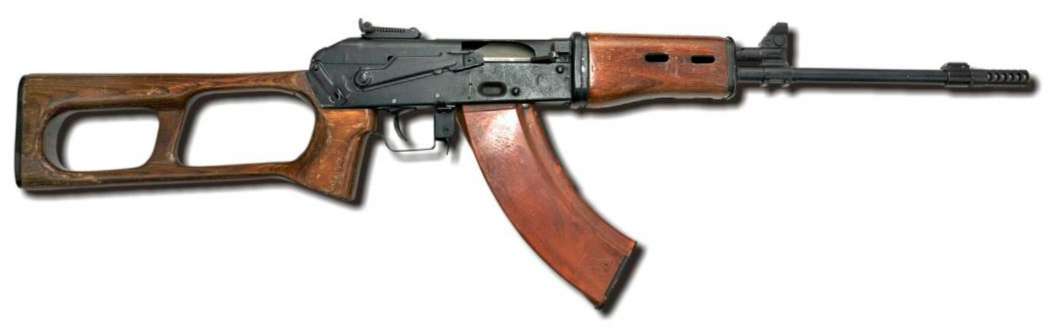

	7,62-мм автомат ЛА-2 конструкции А.И.Нестерова, экспериментальный эталон 1961 г. Вместимость магазина 30 патронов, прицельная дальность 1000 м
	7,62-мм автомат ЛА-3 конструкции Б.М.Зорина, экспериментальный эталон 1962 г. Вместимость магазина 30 патронов, прицельная дальность 1000 м
	7,62-мм автомат ЛА-4 конструкции А.И.Нестерова, экспериментальный эталон 1964 г. Вместимость магазина 30 патронов, прицельная дальность 1000 м

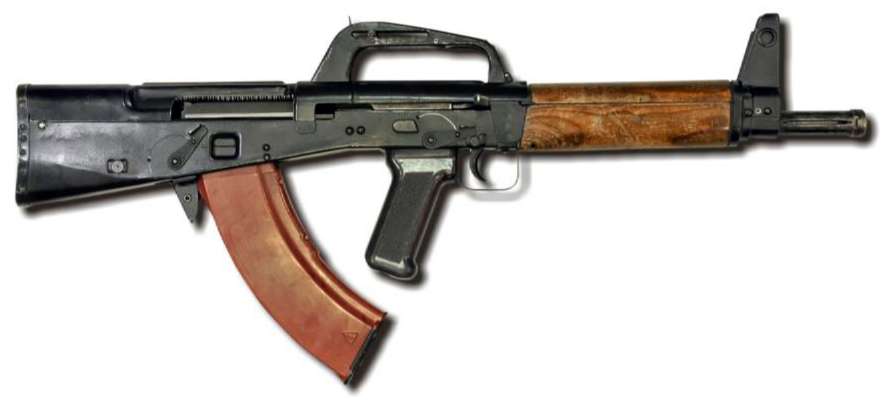

	5,45-мм автомат АЛ-2 конструкции Ю.К.Александрова и Р.С.Поваренкина, экспериментальный эталон 1960-70-х гг . Вместимость магазина 30 патронов, прицельная дальность 1000 м

Исследования по разработке компактного автомата.

Муниципальный конкурс «Модерн» В 1973 году Министерством обороны был объявлен конкурс «Модерн» по созданию компактного автомата, созданного для экипажей боевой техники. На Ижевском машиностроительном заводе разрабатывалось несколько вариантов укороченных автоматов. Попытку миниатюризации автомата предпринял Евгений Антонович Попович в автомате ППЛ. В этом образчике было достигнуто существенное сокращение габаритов и массы орудия за счет перекомпоновки устройств подачи, ударно-спускового механизма и газового мотора, миниатюризации деталей. Газовая камера автомата совмещена с колодкой мушки. Прицел в виде перекидного целика на две дистанции размещен а крышке ствольной коробки, закрепленной специальной защелкой. Приклад автомата -металлический рамочный, уникальной формы, складывается на левую сторону. Ствол орудия обустроен дульным устройством (компенсатором).

В предстоящем Е.А.Попович был переведен в группу М.Т.Калашникова для разработки компактного автомата на базе штатного АК74 и принял роль в разработке автомата АКС74У. Конкретно этот автомат был представлен заводом на муниципальный конкурс и в 1979 году был принят на вооружение для обеспечения экипажей боевых машин, расчетов орудий и другого армейского персонала, для которого штатный автомат АК74 был очень велик. К плюсам АКС74У относятся высочайшая мобильность в стесненных критериях (в помещении, автомобильном салоне), возможность укрытого ношения, достаточно высочайшая пробивная способность патрона. К недочетам можно отнести сравнимо малую прицельную дальность стрельбы (при большой убойной дальности боеприпаса), низкое останавливающее действие пули.

Также в рамках НИР «Модерн» по заданию ЦНИИТОЧМАШ разрабатывался вариант компактного автомата МА (конструктор Е.Ф.Драгунов) с широким применением пластмассы как конструкционного материала. Максимум деталей (в том числе ствольная коробка, магазин и ручка) выполнены из прочного полиамида. Особенностью конструкции является размещение подвижных частей автомата на крышке ствольной коробки, а не в самой коробке, низкая линия прицеливания, эргономичность.

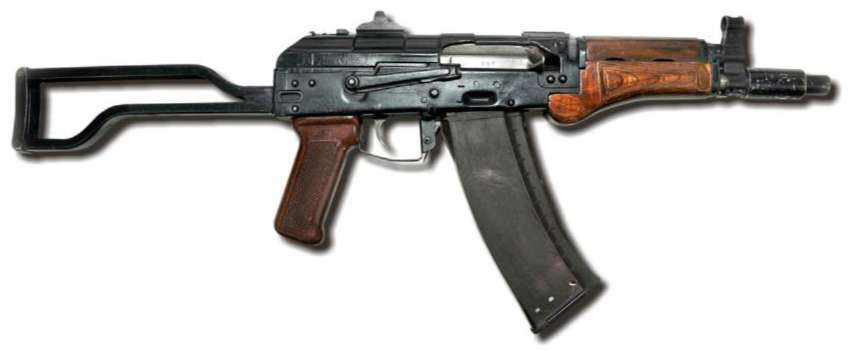

	5,45-мм автомат ППЛ конструкции Ю.К.Александрова и Е.А.Поповича, опытнейший эталон 1973-76 гг. Вместимость магазина 30 патронов, прицельная дальность 500 м

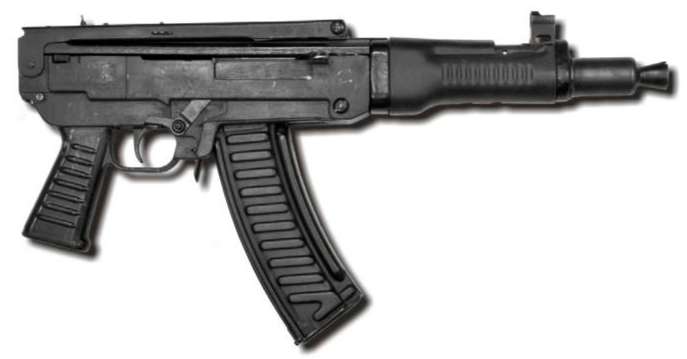

	5,45-мм автомат МА конструкции Е.Ф.Драгунова, экспериментальный эталон 1977-78 гг. Вместимость магазина 30 патронов, прицельная дальность 500 м

Технические решения и практический опыт сотворения компактных автоматов 1970-х гг. отыскали свое продолжение в более поздней работе по созданию пистолетов-пулемётов «Бизон» и «Витязь» для МВД и ФСБ в 1990-2000-х годах.
