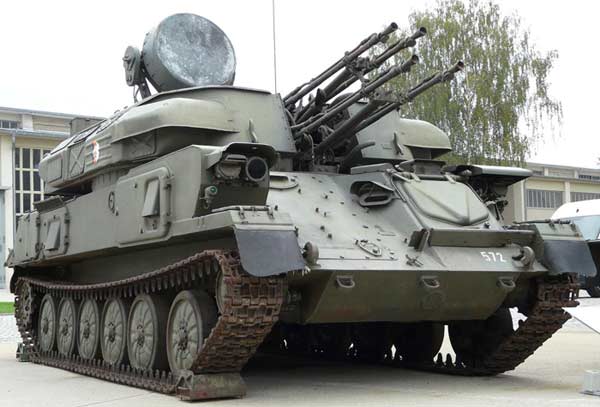

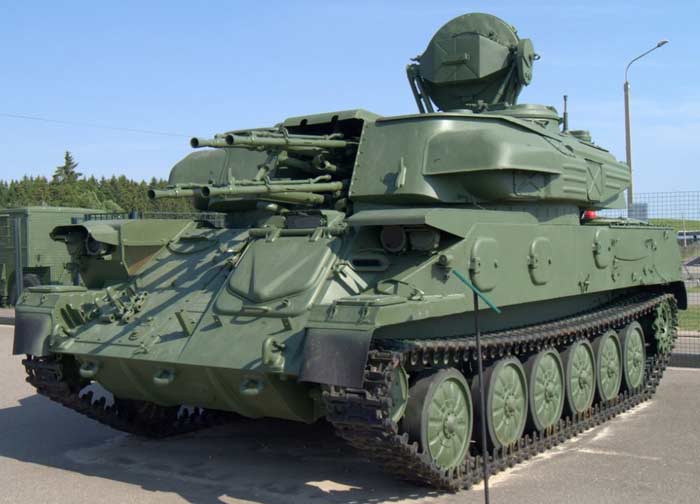

Зенитная самоходная установка 2А6 ЗСУ-23-4 «Шилка» (СССР)

Зенитная самоходная установка ЗСУ-23-4 «Шилка» (2А6) предназначалась для защиты боевых порядков войск, колонн на марше, стационарных объектов и жд эшелонов от нападения воздушного противника на высотах от 100 до 1500 м. Это была 1-ая в истории российского зенитного ствольного вооружения ЗСУ, которая могла вести эффективную стрельбу по зенитным целям в движении, в том числе по низколетящим целям, имевшим скорости полета до 450 м/с. По мере надобности она могла употребляться для поражения наземных целей на дальности до 2000 м. Всепогодная 23-мм счетверенная зенитная самоходная установка разрабатывалась в согласовании с Постановлениями СМ СССР от 17 апреля 1957 г., 6 июня и 24 июля 1958 г. Головным исполнителем по ЗСУ в целом являлось ОКБ-40 ММЗ Столичного (областного) Совнархоза (главный конструктор Н.А. Астров). Разработкой приборного комплекса занималось ОКБ-357 Ленинградского Совнархоза (главный конструктор В.Э. Пиккель). Радиолокационную станцию сопровождения «Тобол» разрабатывало КБ тульского завода 668 (главный конструктор Я.И. Назаров). Создателем счетверенной 23-мм автоматической зенитной пушки «Амур» являлось ОКБ-575 ГК СМ СССР по ОТ (главный конструктор И.Е. Чудаков). В связи с тем, что при разработке комплекса его боевая масса возросла с 14 до 17,6 т, главному конструктору Н.А. Астрову пришлось отрешиться от использования в конструкции силовой установки и ходовой части узлов и агрегатов самоходной артиллерийской установки СУ-85 и создать особые узлы. В августе 1958 г. на ММЗ были сделаны два действующих макета для параллельной отработки на них пушки «Амур» и приборного комплекса «Тобол» до производства промышленного эталона. Опытнейший эталон ЗСУ-23-4 для проведения промышленных испытаний с имитирующим грузом был сделан ММЗ в марте 1959 г. В декабре 1959 г. были проведены фабричные тесты опытнейшего эталона с пушкой «Амур» в объеме 2600 км пробега и 5300 выстрелов. Пушка была установлена в башне опытнейшего эталона, созданного для муниципальных испытаний. Боевая масса самоходной установки после доработки приборного комплекса и пушки «Амур» возросла до 19 т. Муниципальные тесты комплекса были проведены в период с 26 августа по 24 октября 1961 г. В процессе испытаний машина прошла 1490 км и было произведено 14194 выстрела. Постановлением ЦК КПСС и СМ СССР от 5 сентября 1962 г. 23-мм счетверенная зенитная самоходная установка комплекса «Шилка» была принята на вооружение. Ее массовое создание было скооперировано с 1964 по 1969 г. Начиная с 1966 г., гусеничную машину ГМ-575 изготавливали Мытищинский машиностроительный и Минский тракторный фабрики, а окончательную сборку комплекса создавал Ульяновский механический завод. Зенитная самоходная установка ЗСУ-23-4 «Шилка» относилась к закрытому типу самоходных установок с кормовым расположением МТО. В средней части корпуса устанавливалась крутящаяся башня, в какой располагались счетверенная автоматическая 23-мм зенитная пушка АЗП-23 («Амур») с приводами наведения, радиолокационно-приборный комплекс поиска и наведения РПК-2 («Тобол»), боеприпасы и 3 члена экипажа. Крутящаяся башня огромного поперечника (выше 2700 мм) устанавливалась на шариковой опоре башни танка Т-54 (но завышенной точности производства). В боевом отделении слева от пушки находилось рабочее место командира машины, справа - оператора дальности, а меж ними - оператора поиска-наводчика. Наблюдение за полем боя командир производил через перископические приборы, расположенные во вращающейся командирской башенке. В боевой обстановке механик-водитель использовал для наблюдения перископический устройство БМ-190 либо два стеклоблока Б-1. Вовне боевой обстановки механик-водитель обозревал местность через собственный открытый лючок либо через ветровое стекло, расположенное в люке броневой крышки лючка механика-водителя. 23-мм счетверенная автоматическая зенитная пушка АЗП-23 (фабричный индекс 2Б-У-653, индекс по номенклатуре ГАУ - 2А7) была разработана ленинградским ОКБ-575 на основании Постановления СМ СССР от 17 февраля 1959 г. Она состояла из основания, станины, верхней и нижней люлек, устройств наводки и 4 автоматов с системами обеспечивающими их работу. Основанием качающейся части АЗП-23 являлись две люльки, на каждой из которых было закреплено по два автомата. Параллельность стволов при качании люлек обеспечивала параллелограмная тяга, соединявшая обе люльки. Общая масса пушки составляла 4964 кг. Любой из 4 23-мм автоматов пушки 2А7 представлял собой автоматическое орудие, в каком действие автоматики было выстроено на принципе использования энергии пороховых газов, отводимых через боковое отверстие в стене ствола. По собственному устройству все четыре автомата пушки были принципно схожи, но правые автоматы несколько отличались от левых конструкцией деталей механизма подачи ленты и тpyбoпpoвoдaми отвода охлаждайки в гидросистему. Ствол был агрессивно закреплен в ствольной коробке и при выстреле происходил откат всего автомата на 14-18 мм. Торможение отката и наката производилось пружинными амортизаторами. Накат с выкатом автомата вперед происходил под действием возвратимых пружин амортизаторов. Затвор - клиновой, с опусканием клина вниз. Подача снарядов - боковая, досылание - прямое, конкретно из звена рассыпной железной ленты. Питание автоматов снарядами - непрерывное. Темп стрельбы из 4 автоматов составлял 3600-4000 выстр/мин. Управление стрельбой - дистанционное, при помощи электроспусков. Подготовка автомата к стрельбе (отвод затворной рамы в заднее положение), перезаряжание в случае осечки при стрельбе, возвращение подвижных частей в фронтальное положение при стрельбе и по ее окончании осуществлялись при помощи механизма пневмоперезарядки. Спуск затворной рамы (другими словами открытие огня) мог создавать либо командир установки, либо оператор поиска. Количество автоматов, назначенных для стрельбы, также количество выстрелов в очереди определял командир установки зависимо от нрава цели. Поражение малоскоростных целей (воздушные суда, вертолеты, парашютные десанты, наземные цели) выполнялось маленькими очередями 3-5 либо 5-10 выстрелов на ствол. Поражение высокоскоростных целей (скоростные воздушные суда, ракеты) выполнялось маленькими очередями 3-5 либо 5-10 выстрелов на ствол, а по мере надобности - длинноватыми очередями до 50 выстрелов на ствол с перерывом меж очередями 2-3 с. Независимо от типа очереди после 120-150 выстрелов на ствол делался перерыв на 10-15 с для остывания стволов. Остывание стволов автоматов во время стрельбы производилось жидкостной системой открытого типа с принудительной циркуляцией жидкости. В качестве охлаждайки в лeтнee время применялась вода, а в зимнее - Ножик 65. Наводка пушки 2А7 осуществлялась электрогидравлическими силовыми приводами следящего типа. Наибольшая скорость вращения башни составляла 70 град./с, малая -0,5 град./с. В автоматическом режиме наибольшая скорость наводки пушки по углу возвышения составляла 60 град./с, малая - 0,5 град./с. Угол вертикальной наводки автоматов - от -(4°±30") до +(85°±30"). При стрельбе по наземным целям, также при техническом обслуживании установки, в главном, применялся ручной метод наводки. Боекомплект к пушке АЗП-23 располагался в 4 коробках в боковых фронтальных отсеках башни и был разделен от экипажа вертикальной броневой перегородкой из 2-ух щитов. Он состоял из 2000 выстрелов с осколочно- фугасно- зажигательно-трассирующими (ОФЗТ) и бронебойно- зажигательно- трассирующими (БЗТ) снарядами, оснащенных в 4 ленты. В оснащенной ленте после 4 выстрелов с ОФЗТ снарядами следовал выстрел с БЗТ снарядом. После каждого 40 выстрела в ленте находился один выстрел с размеднителем, который уменьшал омеднение канала ствола при стрельбе. Зенитной установке ЗСУ-23-4 «Шилка» придавалась транспортно-заряжающая машина (ТЗМ), в какой имелось четыре коробки с 1000 выстрелами в каждой. Исходная скорость бронебойного снаряда составляла 970 м/с, ОФЗТ - 950 м/с.
